JGX-1278D-370B Isolador de vibração de corda de fio de conformidade industrial para aplicações de carga de precisão de custo-benefício

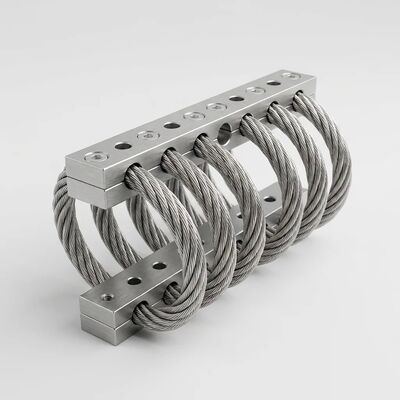

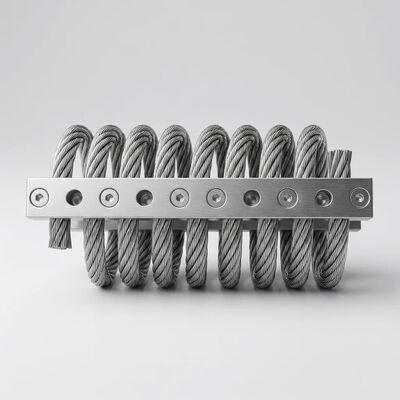

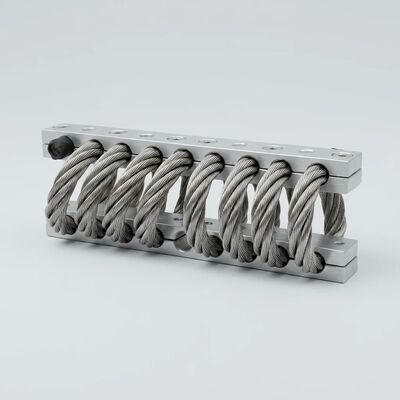

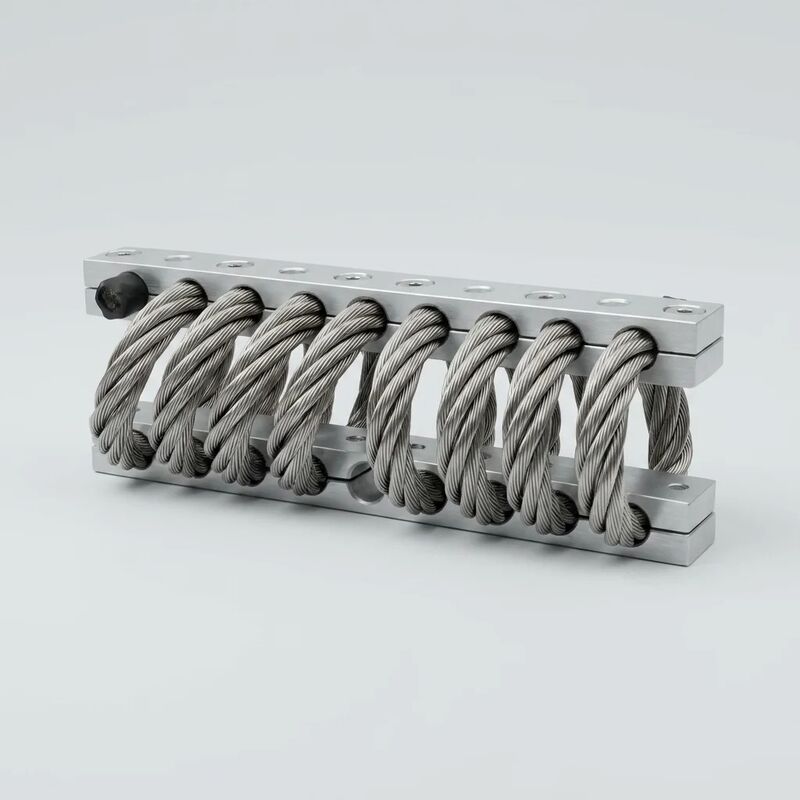

JGX-1278D-370B Isolador de vibração de corda de arame

Quando a documentação de conformidade importa tanto quanto o desempenho

Para as indústrias regidas pela supervisão regulamentar, requisitos de qualificação dos fornecedores e enquadramentos de auditoria de terceiros,um isolador de vibrações é mais do que um componente mecânico, é uma parte documentada dentro de uma cadeia de fornecimento de qualidade garantida. OJGX-1278D-370Bé fabricado especificamente para estes ambientes exigentes, com100% de rastreabilidade dos materiaisde fibras sintéticas de fibras sintéticas de polietileno,2015, requisitos específicos do SGQ do cliente e protocolos de inspecção de terceiros.

Quadro de conformidade industrial

Cada JGX-1278D-370B é produzido dentro de um sistema de gestão da qualidade auditado peloISO 9001:2015O nosso quadro de conformidade vai além da certificação básica e inclui:

• Certificado de conformidade (COC): É emitido por lote de produção, indicando o número de calor específico da corda de arame SS304, o lote de anodização das barras de alumínio 6061-T6 e a faixa de data de produção.Cada COC é arquivado digitalmente e pode ser consultado por número de série do produto.
• Conformidade com a RoHS e o REACH: A construção totalmente metálica SS304 + 6061-T6 é inerentemente compatível com a Diretiva RoHS da UE 2011/65/UE e o Regulamento REACH (CE) n.o 1907/2006.Não existem compostos orgânicos sujeitos a eliminação gradual por lei.
• Relatórios sobre minerais de conflito: A documentação sobre a obtenção de matérias-primas apoia a apresentação de documentos CMRT (Conflict Minerals Reporting Template) nos termos da secção 1502 da Dodd-Frank Act para os clientes que necessitam de diligência adequada na cadeia de abastecimento.
• Verificação facultativa por terceiros: Coordenamos com a TÜV Rheinland, a SGS, o Bureau Veritas ou a sua agência de inspecção designada para inspecção pré-envio, verificação de materiais e auditoria de conformidade dimensional.

Rastreamento do material de ponta a ponta

Cada JGX-1278D-370B carrega umIdentificador de série com gravura a laser, legível pelo homemem ambas as barras de fixação, ligando permanentemente a unidade física ao seu registo de fabrico digital.

• SS304 Cordas de arame: Relatório de ensaio de moagem (MTR) por ASTM A313/A313M, incluindo número de calor, composição química (C, Mn, Si, P, S, Cr, Ni), resistência à tração e alongamento.A corda de arame é formada a partir de 7 × 19 direito construção de cama regular com um diâmetro nominal de 7.8 mm.
• Barras de alumínio 6061-T6: Certificação de lote de extrusão com verificação da composição da liga, parâmetros do processo de anodização (química do banho, densidade de corrente, espessura do revestimento medida por corrente de redemoinhos),e qualidade da vedação de acordo com a norma ASTM B680.
• Dados de execução de fabrico: Estação de trabalho de enrolamento, valores do binário de montagem, parâmetros do banho de polir, medições finais de inspecção (geometria do circuito, rugosidade da superfície Ra, conformidade dimensional com o desenho),e assinatura do inspector.
• Caracterização da deflexão de carga: Resultados do ensaio de carga estática a cargas mínimas, médias e máximas nominais,demonstrando que a frequência natural do isolante permanece na faixa especificada de 4 ¢ 7 Hz e que a taxa de amortecimento de Coulomb permanece entre 0.12-0.22.

Esta profundidade de rastreabilidade suporta os requisitos regulamentados da indústria, incluindo a qualificação dos equipamentos auxiliares de energia nuclear, a documentação de homologação de componentes ferroviários,e sistemas de verificação de equipamentos offshore.

Desempenho de carga de precisão e custo-benefício

O JGX-1278D-370B consolida três pilares de valor num único número de parte:

Faixa de carga de precisão: Cada suporteCarga estática de 5×120 kgcom uma frequência natural de4 ̊7 HzA curva de rigidez progressiva e não linear (suave na excitação de baixa amplitude, rígida sob choque de alta energia) proporciona um isolamento eficaz das vibrações de aproximadamente 10 Hz a 2000 Hz.A amplificação de ressonância é limitada ainferior a 2,5 vezes a amplitude de entrada, protegendo cargas úteis sensíveis durante os transientes de arranque e desligamento do equipamento quando a excitação atravessa a frequência natural.

Durabilidade de todos os metais: Operando continuamente a partir de:-70°C a +300°C, o isolante resiste a salpicos (> 500 h por ASTM B117), imersão total em diesel e óleo hidráulico (72 h, sem alteração das propriedades) e exposição a raios UV (1000 h de arco de xenônio,zero degradação – sem conteúdo orgânico a oxidar)Estas características tornam-no adequado para operações de mineração no Ártico, instalações solares no deserto, ambientes marinhos tropicais e locais de telecomunicações em alta altitude.

Integração padronizadaA geometria simétrica da barra permite a montagem vertical, horizontal ou inclinada a 45° sem variação de desempenho.Sem ferramentas especializadas, sem ajuste de campo, sem necessidade de re-torque periódico.

Pacote de documentação de conformidade

Aplicações industriais regulamentadas

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

Para projetos que exijam pacotes completos de documentação de conformidade antes da remessa, incluindo os ficheiros de qualificação dos fornecedores pré-montados, entre em contacto com a nossa equipa de garantia da qualidade.Nós apoiamos rotineiramente a incorporação do cliente com documentação personalizada alinhada às suas especificações de aquisição, com um tempo de resposta típico de 48 horas para os pacotes normais.
