Isolador de vibração de cabo de fio de substituição JGX-1278D-370B para sistemas industriais de correspondência de carga estática de precisão

JGX-1278D-370B Isolador de vibração de corda de arame

Descrição geral do isolador de fio de corda

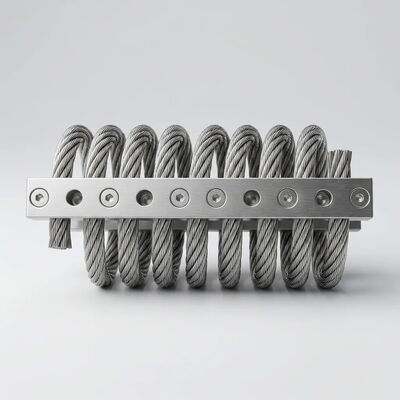

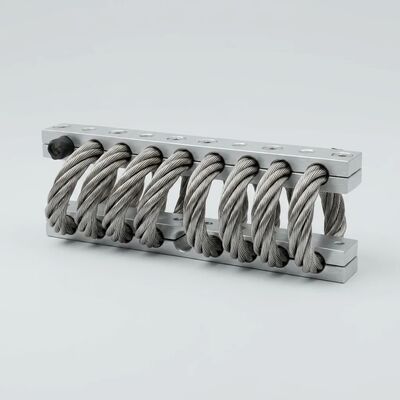

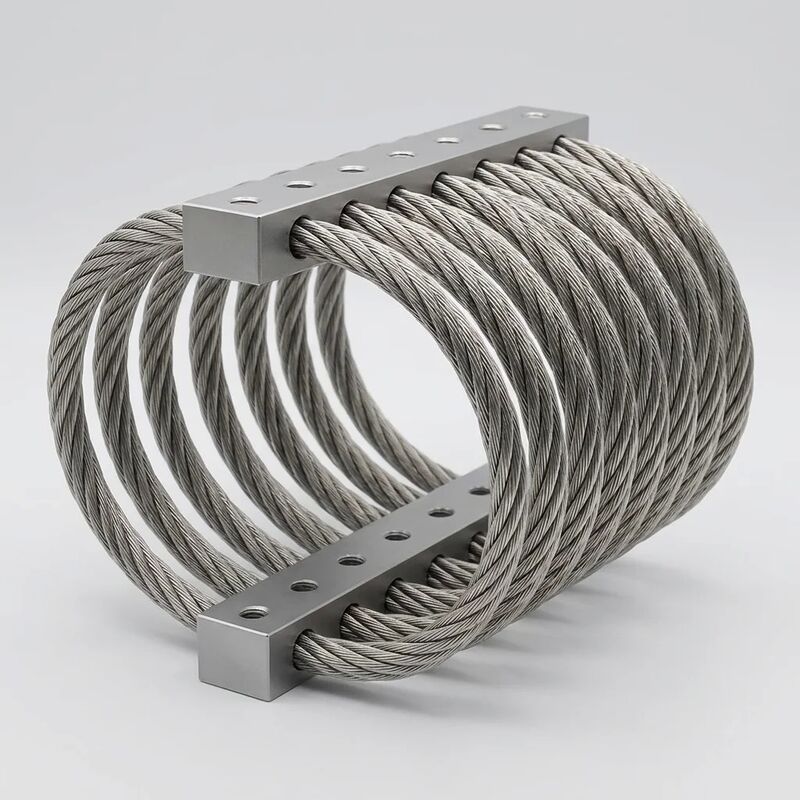

OJGX-1278D-370Bé um isolador de vibração de corda de aço inoxidável, projetado como umSubstituição de fixação diretapara o OEM e para o mercado pós-venda, montantes de isolamento em plataformas de equipamentos industriais, dotados de um núcleo de corda de fio SS304 de 8 laços (diâmetro 7,8 mm,7 × 19 estruturas de filamentos) presas entre barras de montagem de liga de alumínio 6061-T6 com acabamento anodizado duro transparente, este isolador totalmente metálico forneceCapacidade de carga estática de 5×120 kg por monturaSem borracha, sem fluidos e sem manutenção programada.

Estratégia de substituição de pessoas que deslocam-se de forma eficaz em termos de custos

Os gerentes de compras e os engenheiros de manutenção enfrentam um desafio persistente: os isoladores de vibração de marca OEM têm preços premium com tempos de entrega prolongados, mas a pegada de montagem é padronizada.O JGX-1278D-370B aborda isto diretamente comGeometria de montagem padronizada de Ø10,5 mm através de um buracoA instalação requer apenas fixações M10 padrão (Classe 8.8Comparado com os isoladores OEM de capacidade equivalente, o JGX-1278D-370B normalmente alcança15~30% de poupança de custos por unidadepara os operadores que mantêm frotas mistas de equipamentos de vários fabricantes,Este único número de peça consolida o inventário e reduz a complexidade do SKU.

Compatibilidade de carga estática de precisão

Os suportes de vibração genéricos são vendidos por faixa de peso aproximada, mas o equipamento real tem uma distribuição de massa específica e centro de gravidade que exige ajuste preciso do isolador.Cada lote de produção JGX-1278D-370B é submetido aCaracterização da deflexão de carga estática da amostraEm três pontos de carga dentro da envelopagem nominal de 5×120 kg: carga mínima (5 kg), carga mediana (60 kg) e carga máxima (120 kg).Perfil de rigidez progressiva não linearmantém a frequência natural dentro4 ̊7 HzA redução da tensão de Coulomb contribui para uma redução da tensão de Coulomb.0Relação de amortecimento 0,22Isto limita o factor de amplificação de ressonância (Q) aabaixo de 2.5 evitar eficazmente a ampliação destrutiva que ocorre quando a frequência de excitação coincide com a frequência natural do sistema montado.Oferecemos 100% de testes individuais de unidades com relatórios seriados de desvio de carga.

Padrões de Fabricação Industrial Premium

A JGX-1278D-370B reflete a qualidade de fabricação de precisão visível em cada detalhe:

• Acabar com a corda de arame: O fio de 7,8 mm SS304 (espessura regular direita, construção 7×19 por ASTM A313) recebe eletropolimento pós-formação até uma rugosidade de superfície de Ra ≤ 0,35 μm.Isto elimina as micro-fissuras da superfície do processo de enrolamento, aumenta a resistência à corrosão e garante características de atrito uniformes entre filamentos para um desempenho de amortecimento consistente em milhões de ciclos de carga.
• Estética da barra de aperto: As barras de liga de alumínio 6061-T6 são usinadas CNC com bordas chanfradas e recebem um revestimento anodizado duro e transparente que fornece uma superfície durável e resistente a impressões digitais.A camada anodizante também isola eletricamente o alumínio da corda de aço inoxidável, evitando a corrosão galvânica em ambientes úmidos ou salinos.
• Identificação permanente: Cada barra de fixação tem umdesignação do modelo gravada a laser e código do loteSem rótulos adesivos, sem carimbos de tinta que desaparecem, e sem etiquetas separadas que se desprendem durante o transporte ou instalação.A profundidade de gravação garante a legibilidade após anos de serviço em ambientes industriais adversos.

Especificações técnicas

Perguntas Frequentes

P: O JGX-1278D-370B pode substituir diretamente as minhas montagens de vibração existentes?
R: Se os seus atuais suportes utilizarem uma interface de montagem através de um buraco com centros de buraco compatíveis com o nosso padrão Ø10,5 mm e fixações M10, o JGX-1278D-370B instala-se sem modificação de suporte.Contacte-nos com a sua marca de isolador existente e número de peça para uma avaliação de compatibilidade de montagem.

P: Como escolho o número correto de suportes para o meu equipamento?
R: Divida a massa total do seu equipamento pelo número de pontos de montagem. Cada JGX-1278D-370B deve carregar 5 ¢ 120 kg. Para isolamento ideal, aponte para o meio 40 ¢ 80 kg por montagem.Os nossos engenheiros de aplicação podem rever as suas especificações de equipamento e recomendar a configuração ideal.

P: O desempenho do isolador muda ao longo do tempo?
R: Não. A construção totalmente metálica elimina os mecanismos de envelhecimento que degradam os suportes de borracha e elastômeros.A característica de amortecimento do atrito de Coulomb estabiliza-se após um período inicial de acomodação de aproximadamente 1000 ciclos de carga e permanece constante durante a vida útil do equipamento..

Aplicações industriais típicas

Diesel generator set mounting platforms • Industrial chiller and HVAC compressor frames • Railway signaling and communication equipment enclosures • Mining and quarry machinery operator cabins • Marine auxiliary equipment panels • Mobile telecom shelter electronics • Packaging machinery vibration isolation • Pump and motor base frames • Industrial fan and blower mounting • Test and measurement laboratory tables

Solicite uma verificação de compatibilidade de padrão de montagem gratuita, faça referência cruzada aos seus números de peças do isolador atual e receba uma cotação competitiva de OEM.A nossa equipa de engenheiros fornece dados de deflexão de carga, modelos CAD 3D e recomendações de instalação específicas para cada aplicação, sem custos.
