Isolador de vibração de cabo de aço de longa duração, livre de manutenção, JGX-1276D-278B para controle de choque resistente em todas as direções

JGX-1276D-278B Isolador de vibração de corda de arame Proteção contra choques de manutenção zero para equipamentos críticos

Por que escolher a tecnologia de isolamento de metal?

Os suportes de vibração de borracha convencional e elastoméricos têm uma fraqueza fundamental: envelhecem.e os ciclos de carga repetidos fazem com que endureçam, rachaduras, raspaduras ou deformações permanentes.JGX-1276D-278Belimina todos estes modos de falha através de suaConstrução 100% metálica, entregandoControle de vibração sem manutenção e de longa duraçãoDurante décadas de operação contínua, sem intervalos de substituição programados, sem desvio de desempenho, sem degradação oculta.

Arquitetura sem manutenção

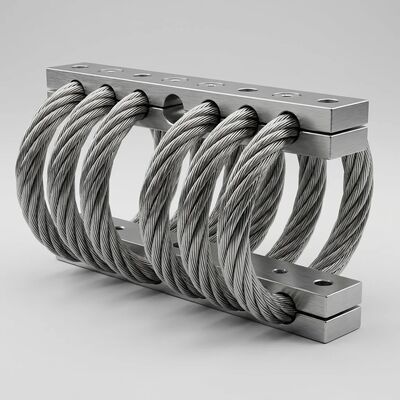

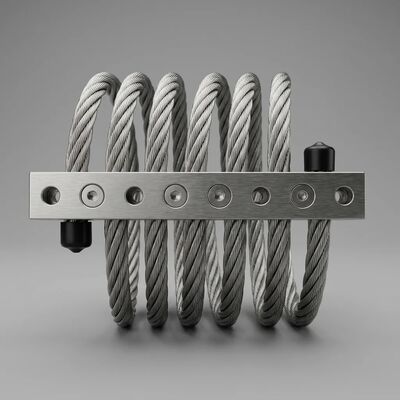

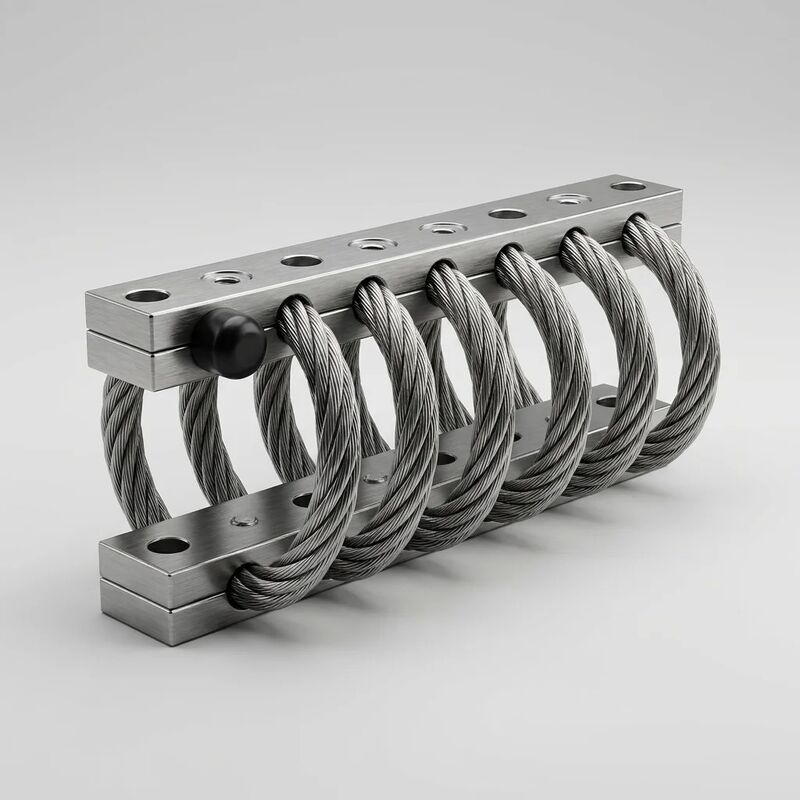

No núcleo do JGX-1276D-278B é uma hélice de 8 laços formado a partir de6.4 mm de diâmetro 7 × 19 cordas de aço inoxidável SS304Esta arquitetura de múltiplos filamentos é a chave para o seu mecanismo de amortecimento autossustentável.Os fios individuais dentro de cada fio sofrem um movimento de deslizamento em microescala contra fios adjacentesIsto.Diminuição de atrito de CoulombConverte a energia mecânica directamente em calor, sem fluidos, sem superfícies desgastadas que necessitem de reabastecimento e sem componentes auxiliares susceptíveis de falhar.Todo o sistema de amortecimento éInerentepara a própria corda de arame.

Desempenho de absorção de choques em todas as direcções

A geometria helicoidal da corda de arame permite que o JGX-1276D-278B absorva e dissipe a energia de choque proveniente dequalquer direcçãoSe o seu equipamento experimenta transientes induzidos por queda vertical, impacto lateral de manobras do veículo ou oscilação torsional de máquinas em rotação,O isolador responde com um, com uma característica de força-deflecção não de fundo.2 ̊55 kg de carga estática por montagem, a frequência natural fica entre5 ̊8 Hz, com atrito a seco, proporcionando uma taxa de amortecimento de0.10 ‰ 0.20que limita a amplificação de ressonância parainferior a 3,0 vezes a amplitude de entrada evitar eficazmente a ampliação destrutiva que ocorre com sistemas de molas não amortecidas ou ligeiramente amortecidas.

Construção pesada para ambientes exigentes

Cada componente do JGX-1276D-278B é selecionado e tratado para extrema durabilidade:

• Fios de fio: aço inoxidável SS304, 7×19 de forma regular, polido a eletrolixo para Ra ≤ 0,4 μm após a formação.Este acabamento superficial minimiza os locais de início da corrosão e garante características de atrito inter-filamentos consistentes ao longo de toda a vida útil.
• Barras de fixação: 6061-T6 liga de alumínio, anodizada duramente segundo o equivalente MIL-A-8625 Tipo III, proporcionando uma durabilidadeuma camada de superfície não condutora elétrica que impede a corrosão galvânica entre a barra de alumínio e a corda de aço inoxidável em atmosferas úmidas ou salinas.
• Interface de montagem: Os furos de Ø8,5 mm em ambas as barras, com bordas de precisão, aceitam fixações M8 normalizadas.ou em ângulo, sem afectar o desempenho do isolamento.

Dados de resiliência ambiental

Orientações de instalação e integração

Orientação de montagem: O JGX-1276D-278B funciona igualmente em configurações de compressão, cisalhamento ou inclinadas a 45°.montagem vertical (modo de compressão) otimiza a capacidade de cargaPara aplicações com perturbações laterais significativas, uma disposição inclinada a 45° proporciona uma rigidez equilibrada em todos os eixos.

Torque do parafuso: M8 Fixações de grau 8.8 com torque de 20 ‰ 25 N·m. Utilizam-se rolhas planas em ambos os lados da barra de montagem para distribuir uniformemente a força da pinça.Aplicar uma caixa de fios de resistência média para as instalações sujeitas a vibrações contínuas.

Configuração de montagem múltipla: Recomenda-se, para as prateleiras e os gabinetes dos equipamentos, um padrão de montagem simétrico de 4 ou 6 pontos.A massa total do equipamento dividida pelo número de suportes deve situar-se no intervalo de 2 ‰ 55 kg por isolador para um desempenho de isolamento óptimo..

Setores de aplicação recomendados

Mobile communication shelter equipment • Offshore platform control cabinets • Heavy industrial machinery operator stations • Generator and turbine packaging • Railway locomotive electronics • Mining haul truck monitoring systems • Broadcast and telecommunication relay shelters • Search and rescue vehicle payloads • Portable field hospital power units • Geophysical survey instrumentation • Marine engine room auxiliary equipment • Cold storage warehouse conveyor drives

Oferecemos suporte de engenharia de aplicação gratuito incluindo caracterização de carga-defleção para a sua carga útil específica, relatórios de teste de mesa de agitação multi-eixo,e modificações personalizadas da barra de montagemContacte a nossa equipa de vendas técnicas para discutir os seus requisitos de isolamento e solicitar uma amostra para avaliação.
