JGX-1276D-278B Isolador de vibração de corda de arame elétrico de isolamento em todas as direcções para ambientes extremos de ampla faixa de frequência de carga

Isolador de vibração de cabo de aço JGX-1276D-278B — Isolamento multieixo com resposta de frequência de banda larga

Visão geral do produto

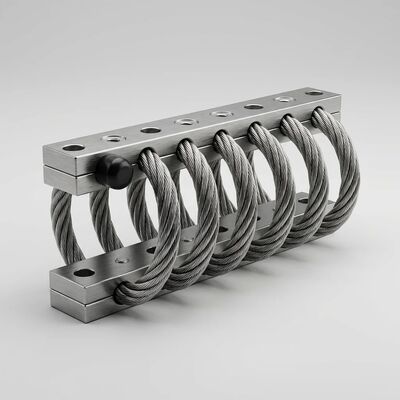

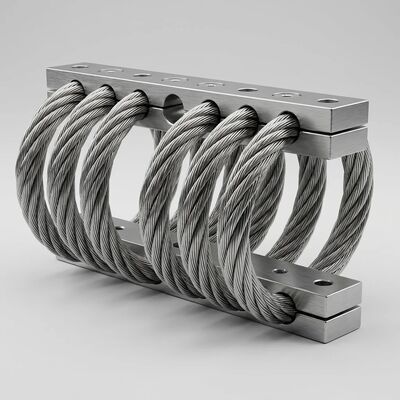

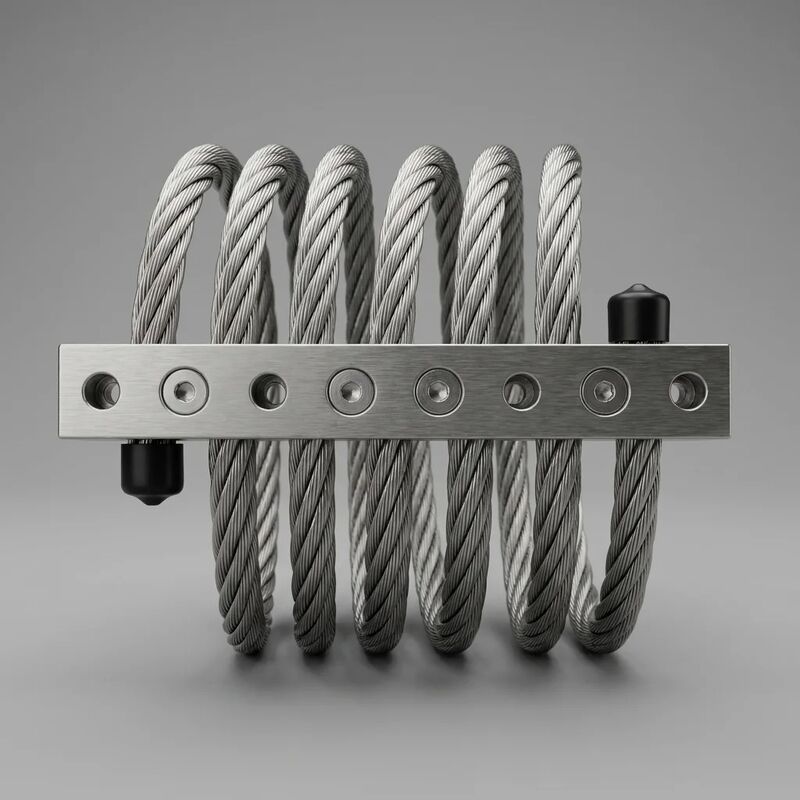

OJGX-1276D-278Bé um isolador de vibração de cabo de aço inoxidável enrolado helicoidalmente, construído especificamente paraisolamento dinâmico em todas as direçõesatravés de umamplo espectro de carga e frequência. Seu núcleo de cabo de aço SS304 de oito voltas é fixado simetricamente entre barras de montagem em liga de alumínio usinadas com precisão, criando um elemento de isolamento robusto todo em metal que opera de forma confiável a partir de-70°C a +300°Csem quaisquer componentes elastoméricos que se degradem com o tempo.

Princípio de isolamento em todas as direções

Ao contrário dos suportes de mola ou borracha de eixo único, o JGX-1276D-278B emprega uma geometria de cabo de aço helicoidal que amortece simultaneamente a vibração emtodos os seis graus de liberdade: três eixos de translação (tensão/compressão, cisalhamento lateral em ambas as direções) e três eixos de rotação (rolamento, inclinação e guinada). Isto é conseguido através do mecanismo de fricção de Coulomb entre fios de arame individuais dentro de cada laço do cabo. À medida que o isolador se deforma sob carga dinâmica, os fios de aço inoxidável deslizam uns contra os outros, convertendo a energia da vibração cinética em dissipação térmica de baixo grau através do amortecimento por fricção seca.

Ampla cobertura de carga e frequência

Cada unidade JGX-1276D-278B suporta umfaixa de carga estática de 2–55 kg, com uma frequência natural centrada em torno5–8Hz. A curva de rigidez progressiva e não linear do isolador proporciona complacência suave sob excitação de baixa amplitude e alta frequência, enquanto endurece progressivamente sob impulsos de choque de alta energia. A taxa de amortecimento típica varia de0,10 a 0,20, com um fator de amplificação de ressonância abaixo3,0em frequências críticas - superando significativamente os suportes de borracha equivalentes. A transmissibilidade de vibração no espectro de 10 a 2.000 Hz permanece consistentemente baixa, tornando este isolador adequado para cargas úteis eletrônicas sensíveis e instrumentação de precisão.

Materiais e Construção

O cabo de aço SS304 de 6,4 mm de diâmetro passa por pós-formação de eletropolimento para eliminar microfissuras superficiais, aumentar a resistência à corrosão e manter o atrito consistente entre os fios ao longo de milhões de ciclos de carga. As barras de fixação em liga de alumínio apresentam superfícies anodizadas com furos passantes escareados com precisão que aceitam parafusos de montagem M8. O tratamento térmico de alívio de tensão é aplicado após o enrolamento para estabilizar a geometria da hélice e evitar fluência a longo prazo.

Capacidade de ambiente extremo

A construção toda em metal elimina os modos de falha inerentes aos isoladores elastoméricos: nenhum endurecimento da borracha em temperaturas abaixo de zero, nenhum amolecimento ou deformação sob exposição sustentada a altas temperaturas e nenhuma fissuração induzida por ozônio ou UV. O isolador resisteteste de névoa salina superior a 500 horas(equivalente a ASTM B117) sem degradação mensurável, tornando-o adequado para instalações offshore, operações no deserto e implantações no Ártico. Ele também resiste à exposição a produtos químicos industriais comuns, fluidos hidráulicos e combustível diesel sem perda de desempenho.

Especificações Técnicas

Aplicações Típicas

Gabinetes eletrônicos para veículos off-road • Consoles de navegação e comunicação a bordo • Plataformas de montagem de grupos geradores industriais • Isolamento de compressores e resfriadores HVAC • Sinalização ferroviária e equipamentos de via • Instrumentação de monitoramento sísmico • Reboques de apoio terrestre aeroespacial • Cabines de operadores de máquinas de mineração e construção • Sistemas móveis de tomografia computadorizada e imagens médicas

Entre em contato com nossa equipe de engenharia para ajuste personalizado de deflexão de carga, relatórios de testes multieixos e preços OEM por volume. Fornecemos suporte completo para análise de vibração, incluindo dados de curva de transmissibilidade e resultados de simulação de elementos finitos mediante solicitação.
