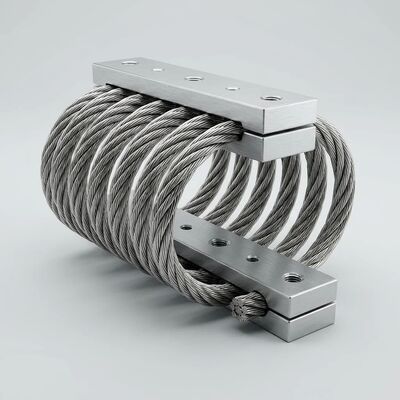

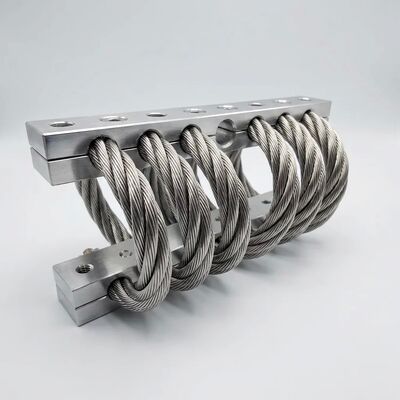

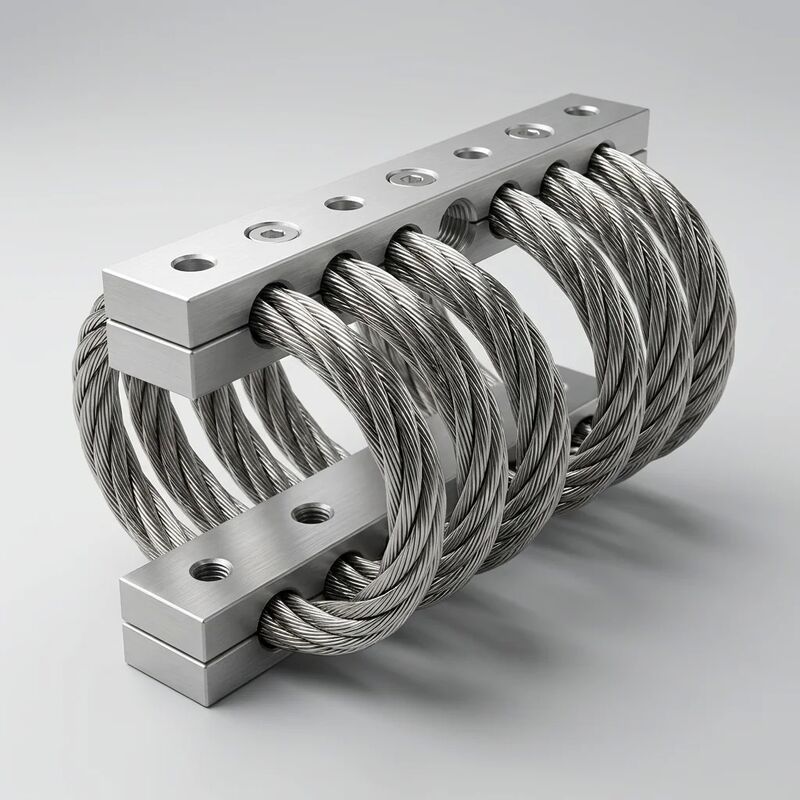

Isolador de vibração de cabo de fio de carga útil personalizado JGX-0956D-110A com design de intertravamento à prova de falhas

JGX-0956D-110A — Isolador de vibração de cabo de aço personalizado para carga útil com intertravamento à prova de falhas

OJGX-0956D-110Aadota uma abordagem fundamentalmente diferente para o isolamento de vibração. Em vez de solicitar ao seu equipamento um isolador de catálogo, o isolador é projetado para se adequar ao seu equipamento. Cada unidade é enviada com umconfiguração de bobina específica de carga útil— diâmetro do fio, contagem de bobinas, ângulo de hélice e pré-carga, todos calculados a partir do peso enviado, coordenadas do centro de gravidade e espectro de excitação. UMintertravamento mecânico à prova de falhasé integrado diretamente na estrutura de montagem, garantindo que mesmo sob sobrecarga catastrófica, a carga permanece fisicamente capturada.

Como funciona o ajuste específico da carga útil

O processo de configuração do JGX-0956D-110A envolve três entradas de dados do cliente:

• Massa da carga útil e localização do CG— peso total do equipamento mais as coordenadas x, y, z do centro de gravidade em relação ao plano de montagem; isso determina a carga estática por isolador e a distribuição de rigidez necessária em uma suspensão multiponto
• Banda de frequência de excitação— as frequências de vibração dominantes que o equipamento gera ou recebe; a frequência natural do isolador é então colocada pelo menos √2 abaixo da frequência de excitação mais baixa para obter transmissibilidade abaixo da unidade
• Padrão de parafuso de montagem e restrições de envelope— diâmetro do círculo do parafuso ou grade retangular, tamanho da rosca, altura livre disponível e quaisquer obstruções adjacentes que limitem a pegada do isolador

A partir dessas entradas, a geometria da bobina é calculada para colocar ofrequência natural na banda de 6–14 Hzcom uma deflexão estática de3–18 mmna carga especificada. O sistema resultante oferece eficiência de isolamento≥ 85% na ressonânciaem todos os três eixos translacionais.

Intertravamento à prova de falhas: segurança por geometria, não por torque

A maioria dos suportes vibratórios depende de conexões aparafusadas como único meio de retenção da carga útil. Um parafuso solto, uma rosca desencapada ou uma verificação de torque negligenciada pode resultar no desprendimento do equipamento – um risco inaceitável para instalações suspensas, sistemas montados em veículos ou qualquer aplicação onde uma carga útil caída ponha em perigo o pessoal ou máquinas adjacentes.

O JGX-0956D-110A resolve isso com ummecanismo de intertravamento de barra dupla com trava positiva:

• Captura geométrica— duas barras de intertravamento de aço inoxidável endurecido passam através de ranhuras usinadas na placa de base e no suporte de carga útil; uma vez montadas, as barras restringem fisicamente a carga útil, mesmo que todos os parafusos de montagem sejam completamente removidos
• Limitação de viagem por sobrecarga— as barras de intertravamento também funcionam como batentes rígidos, limitando a deflexão máxima de compressão e tração à faixa segura projetada, evitando a deformação plástica da bobina durante eventos de choque que excedam a carga nominal
• Confirmação visual de segurança— uma ranhura de referência usinada em cada barra de intertravamento fornece um indicador visual de avanço/não avanço; se a ranhura estiver visível além da face do suporte, o isolador sofreu um evento de deslocamento excessivo e deve ser inspecionado
• Zero manutenção adicional— o mecanismo de intertravamento não possui partes móveis além da própria bobina isoladora; sem pinos, travas, molas ou superfícies de desgaste que exijam lubrificação ou substituição periódica

Desempenho previsível e linearidade para design de sistema confiável

Os dados de validação nas unidades de produção JGX-0956D-110A confirmam umdesvio de linearidade carga-deflexão de ≤ ±5%em toda a faixa de carga nominal de 1–800 kg. Este comportamento quase linear é uma consequência direta da geometria helicoidal do cabo de aço: ao contrário dos elastômeros que exibem efeito Mullins, efeito Payne e forte dependência de amplitude, a bobina de aço inoxidável mantém uma rigidez consistente, independentemente do histórico de excitação.

Para projetistas de sistemas, linearidade previsível significa:

• Modelagem FEA simplificada— o isolador pode ser representado como um elemento linear de mola-amortecedor sem sub-rotinas de materiais não lineares ou verificações de convergência iterativas
• Previsão multieixo confiável— a matriz de rigidez de 3 eixos derivada de um teste de eixo único é válida para todas as direções de carregamento, permitindo uma simulação precisa do sistema 6-DOF
• Repetibilidade lote a lote— os isoladores de substituição encomendados anos mais tarde com a mesma especificação de carga corresponderão ao conjunto original dentro da tolerância, eliminando a necessidade de reajustar ou recalçar a instalação

Especificações Técnicas

Onde a adaptação da carga útil e o intertravamento de segurança são mais importantes

• Cabines de guindastes e guindastes suspensos— o intertravamento à prova de falhas não é negociável quando uma carga útil derrubada atingiria o pessoal abaixo; o ajuste específico da carga útil garante que a qualidade do deslocamento da cabine atenda aos padrões de conforto do operador em toda a faixa de velocidade de elevação
• Bancadas de testes de motores e transmissões— cada variante de motor tem massa e CG diferentes; isoladores ajustados de forma personalizada evitam cruzamento de ressonância durante testes de varredura, enquanto o intertravamento fornece uma barreira de segurança rígida contra falha de montagem em altas RPM
• Máquinas de medição por coordenadas de precisão (CMM)— a rigidez linear previsível permite que a função de transferência de isolamento de vibrações seja incluída nos orçamentos de incerteza de medição; o ajuste da carga útil coloca a frequência natural bem abaixo dos distúrbios transmitidos pelo solo
• Geradores móveis e reboques compressores— o design interligado garante a segurança do transporte rodoviário; o ajuste personalizado leva em conta o peso específico do skid e o CG de cada configuração de reboque
• Litografia de semicondutores e ferramentas de inspeção de wafer— a precisão de posicionamento submícron requer montagens de isolamento com características de rigidez documentadas e repetíveis; JGX-0956D-110A oferece a linearidade e consistência de lote necessárias para qualificação de salas limpas

Para iniciar uma configuração JGX-0956D-110A específica da carga útil, forneça o peso do equipamento, a localização do CG, as frequências de excitação dominantes e o desenho do padrão do parafuso. Nossos engenheiros de aplicação retornarão uma folha de especificações personalizada e um modelo 3D STEP dentro de 48 horas.
