JGX-0480D-75A Isolador de vibração de cabo de fio 100% Construção metálica Isolamento simultâneo de vários eixos com envelhecimento zero

Isolador de vibração de cabo de aço JGX-0480D-75A – Construção 100% metálica com degradação zero por envelhecimento

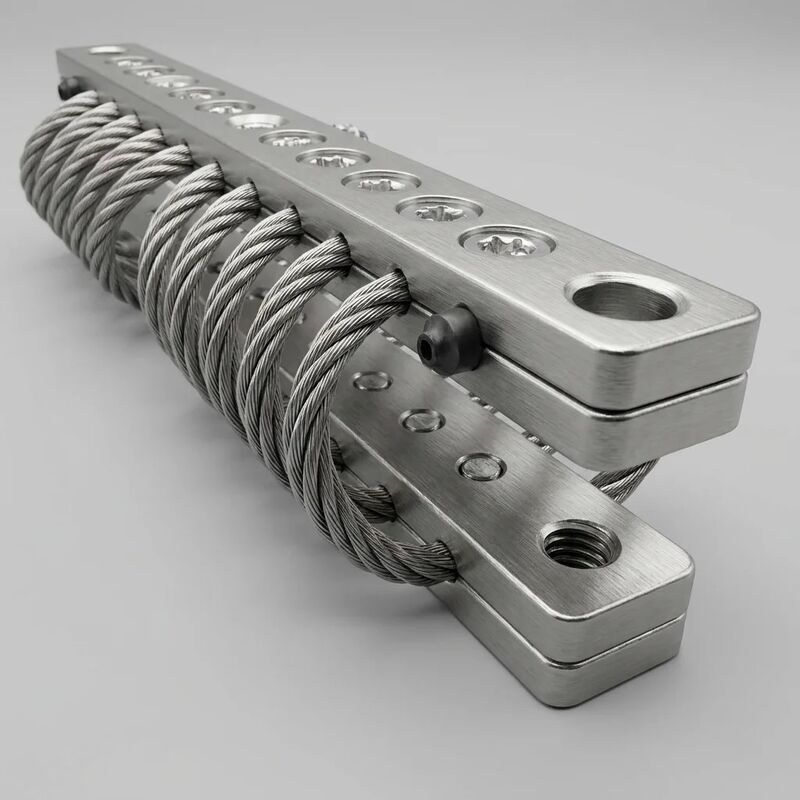

OIsolador de vibração de cabo de aço JGX-0480D-75Aé projetado em torno de um princípio fundamental de design:elimine todos os componentes que podem envelhecer, degradar ou se desviar ao longo do tempo. Ao contrário dos isoladores de vibração convencionais que incorporam borracha, poliuretano, silicone ou elementos cheios de fluido, este isolador utilizaConstrução 100% metálicapor toda parte - cabo de aço inoxidável 304 com construção IWRC 7 × 19, barras de retenção SS304 e braçadeiras de liga de alumínio crimpadas hidraulicamente. O resultado é uma solução de isolamento que oferececaracterísticas idênticas de controle de vibração no primeiro dia e no dia dez mil, com desvio zero de desempenho atribuível ao envelhecimento do material.

Construção 100% metálica: a vantagem do envelhecimento zero

• Sem mecanismos de degradação do elastômero:Os suportes de borracha e poliuretano inevitavelmente sofrem rachaduras por ozônio, fragilização por UV, oxidação térmica, deformação por compressão e migração de plastificante. O JGX-0480D-75A elimina todos os cinco modos de falha por design, alcançando um verdadeiroinstalação do tipo "instalar e esquecer"sem intervalo de substituição programado.
• Rigidez consistente ao longo de décadas:Os isoladores elastoméricos normalmente apresentam aumento de rigidez de 15 a 30% ao longo de 5 anos devido à reticulação e ao endurecimento. O JGX-0480D-75A todo em metal mantém suacurva de carga-deflexão dentro da tolerância de ±3%ao longo de seu >10&sup7; ciclo de vida projetado, verificado através de estudos de correlação de envelhecimento acelerado.
• Sem fluxo frio ou deformação por fluência:Ao contrário das montagens à base de polímero que se deformam progressivamente sob carga estática sustentada, o conjunto de cabo de aço SS304 apresenta fluência insignificante (<0,1 mm conjunto permanenteapós 1.000 horas com carga nominal de compressão), preservando o alinhamento do equipamento e a geometria de montagem.

Isolamento simultâneo de vários eixos

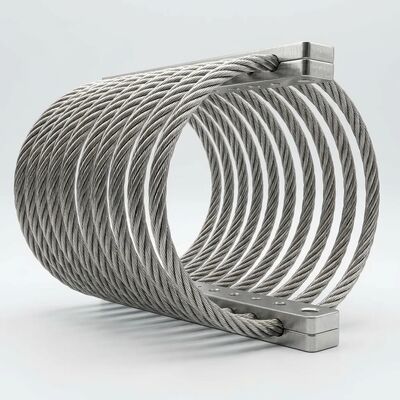

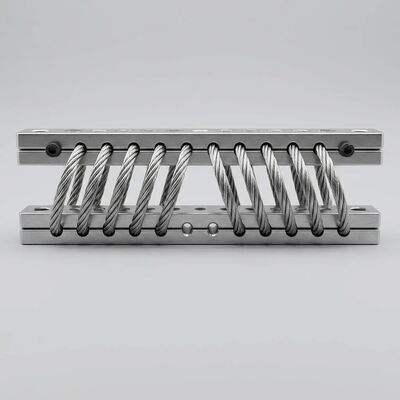

• Configuração helicoidal de 8 bobinas:A geometria otimizada de 8 bobinas com diâmetro de cabo de aço de 4,8 mm proporcionarigidez equilibrada em todos os seis graus de liberdade(3 translacionais + 3 rotacionais), permitindo que um único modelo de isolador lide com entradas de vibração multidirecionais complexas sem a necessidade de montagens axiais e laterais separadas.
• Resposta progressiva de deflexão de carga:Cada bobina contribui de forma independente para a característica geral de força-deslocamento. Sob vibração de pequena amplitude, as bobinas respondem com baixa rigidez dinâmica para excelente isolamento. Sob carga de choque, o atrito entre fios e o enrijecimento geométrico se combinam para fornecerabsorção progressiva de energiasem fundo ou paradas bruscas.

Suavização não linear e atenuação de choque

• Amortecimento Dependente da Amplitude:O mecanismo de fricção de Coulomb inerente ao cabo de aço trançado 7×19 geraamortecimento proporcional à amplitude de deslocamento. A vibração contínua de pequena amplitude apresenta baixo amortecimento (preservando a eficiência de isolamento acima de 90%), enquanto eventos de choque de grande amplitude ativam alto amortecimento (rápida dissipação de energia, evitando amplificação ressonante).
• Transição de rigidez suave para dura:A geometria helicoidal fornece umacurva de rigidez não linearque é intencionalmente macio na faixa de operação normal e endurece progressivamente além de 70% da deflexão nominal. Esta característica evita o aumento repentino de rigidez (efeito de mola endurecida) que pode causar mudança de frequência e perda de isolamento em montagens de mola linear.

Especificações Técnicas

Aplicações Industriais

• Pacotes de compressores industriais pesados:Isola grandes skids de compressores alternativos e centrífugos (50–500 kW) em plantas petroquímicas, de processamento de gás natural e de separação de ar, onde o acesso à montagem de substituição é difícil e caro.
• Equipamento de geração de energia:Fornece isolamento de vibração vitalício para grupos geradores com motores a diesel e a gás de 50 kVA a 1.000 kVA, protegendo conjuntos de radiadores, rolamentos de alternadores e sistemas de controle contra fadiga por vibração induzida pelo motor.
• Sistemas Auxiliares de Propulsão Marinha:Isola conjuntos de bombas, trocadores de calor, separadores de combustível e unidades de compressor em salas de máquinas onde a umidade carregada de sal destrói rapidamente os suportes elastoméricos convencionais – o design todo em metal fornece imunidade inerente à corrosão.
• Estações de acionamento de transportadores de mineração:Lida com a combinação de vibração contínua da correia e cargas de choque intermitentes decorrentes do impacto do material nos pontos de transferência, mantendo o alinhamento da transmissão em operações remotas com acesso mínimo para manutenção.
• Usina siderúrgica e equipamentos de forjamento pesado:Protege unidades de energia hidráulica, gabinetes de controle elétrico e painéis de instrumentação adjacentes a martelos de forjamento, laminadores e fornos elétricos a arco onde as magnitudes de choque excedem 10 g.

Vantagem de fabricação ECER:Cada JGX-0480D-75A é produzido sob processos certificados ISO 9001:2015 com verificação individual da curva de carga-deflexão. Nossa equipe de engenharia fornece cortesiaanálise modal e previsão de transmissibilidadepara os parâmetros específicos do seu equipamento.Contate-nos hojepara fichas técnicas, modelos 3D STEP ou preços por volume OEM.
