Isolador de vibração de cabo de aço JGX-0400D-37A Controle de choque superior Design durável e resistente à corrosão

JGX-0400D-37A Isolador de vibração de corda de arame

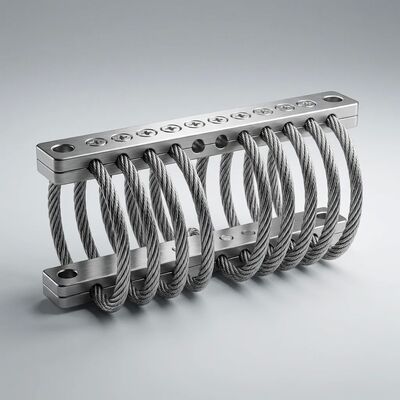

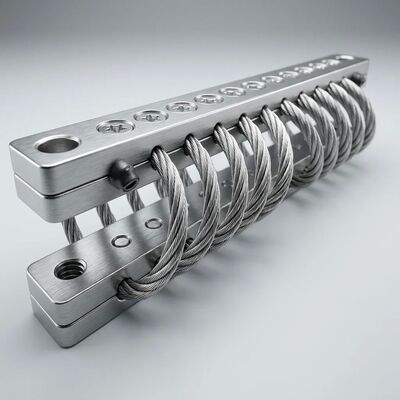

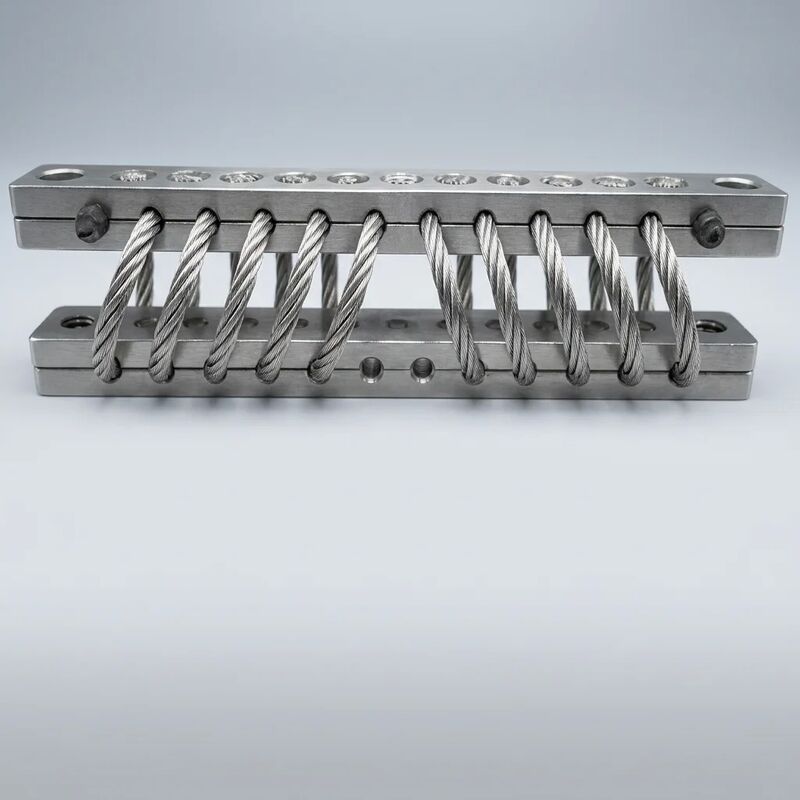

OJGX-0400D-37A Isolador de vibração de corda de aramerepresenta uma solução de engenharia de precisão para exigentes requisitos de isolamento de vibração industrial.Aço inoxidável 304 (UNS S30400)com um7 × 19 IWRC (núcleo de corda de arame independente)O isolador fornece uma atenuação de choque e amortecimento de vibrações previsíveis e repetíveis em vários eixos de carga.O acabamento de superfície eletrolixo aumenta tanto a resistência à fadiga da corrosão quanto a consistência estética para a integração OEM.

Engenharia e Design destaque

• Geometria da bobina helicoidal exclusiva:A configuração de 6 bobinas com uma corda de 4,0 mm de diâmetro é otimizada para fornecer umFaixa de frequência natural de 515 Hzsob carga estática nominal, isolando eficazmente perturbações superiores a 7 ∼ 21 Hz (√2 × frequência natural).Relação de amortecimento de 0,12·0.20Assegura uma rápida dissipação de energia em caso de choque transitório.
• Gerenciamento da carga em vários eixos:Projetado para isolamento simultâneo em compressão (50 500 kg), tensão (30 300 kg) e modos de cisalhamento.Relação de rigidez dinâmica/estáticapermanece abaixo de 1.5:1, assegurando um desempenho consistente em diferentes amplitudes de excitação sem endurecimento ou suavização das não-linearidades.
• Integritade do material e protecção contra corrosão:Material de base de aço inoxidável 304 emparelhado com tratamento de superfície eletrolixo> 500 horas de resistência à salinidade neutraAs pinças de retenção de liga de alumínio são enroladas hidráulicamente sob pressão controlada para evitar o deslizamento da corda de arame e manter a uniformidade da força da pinça em todo o conjunto.
• Construção otimizada para a fadiga:O padrão de filamento da corda de arame distribui a tensão de dobra em 133 fios individuais (7 fios × 19 fios), proporcionando>10&sup7; ciclos de cargaA construção totalmente metálica elimina o envelhecimento do elastômero, o arrasto ou o conjunto de compressão encontrados em suportes à base de borracha.

Especificações técnicas completas

Aplicações recomendadas

• Conjuntos de geradores industriais:Isola as vibrações induzidas pelo motor de 15 kVA a 500 kVA, protegendo os núcleos dos radiadores e os componentes eletrónicos do painel de controlo de falhas por fadiga.
• Equipamento de tratamento de ar e ar condicionado:Reduz a transmissão de ruído originada pelas estruturas por ventiladores centrífugos, torres de arrefecimento e unidades de arrefecimento em instalações de edifícios comerciais e industriais.
• Compressores e deslizes da bomba:Fornece um isolamento de vibração confiável para compressores de parafuso rotativo e rotativo que operam a 800×3600 RPM, mantendo o alinhamento em condições de carga dinâmica.
• Equipamento de mineração e pedreira:Protege os ecrãs vibratórios, as bases do motor do triturador e os conjuntos de acionamento do transportador de cargas de choque de alta amplitude em ambientes da indústria extractiva.
• Máquinas e aparelhos da sala das máquinas da marinha:Resiste à atmosfera salgada e à exposição contínua à humidade nas salas de máquinas, compartimentos de bombas e espaços de máquinas auxiliares dos navios offshore.
• Armários de sinalização ferroviária e de trilhos:Diminui as vibrações induzidas pelo carril a frequências de origem de 20~200 Hz, garantindo o funcionamento fiável de equipamentos sensíveis de bloqueio eletrónico e de comunicação.

Garantia da qualidade:Todos os isoladores JGX-0400D-37A passam por inspecção dimensional 100%, verificação da curva de deflexão de carga estática e verificação de qualidade visual da superfície antes do envio.Diâmetros de cordas de arame, e configurações de montagem estão disponíveis através do nosso serviço de engenharia OEM / ODM.Contacte-nos hojecom as suas especificações de equipamento para uma proposta de isolamento de vibração personalizada e uma cotação de volume competitiva.
