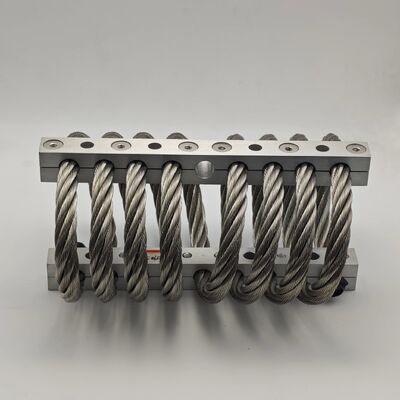

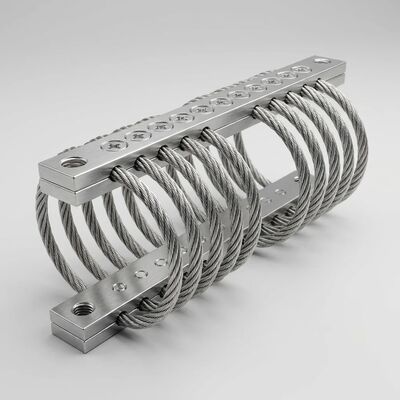

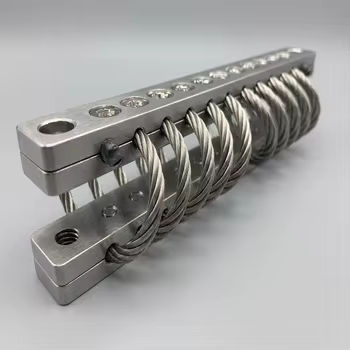

JGX-0320D-22A Ambiente Extremo Isolador de vibração de corda de arame imune com controlo de ressonância de alto amortecimento

Isolador imune da vibração da corda de fio do ambiente extremo JGX-0320D-22A

Visão geral do produto

O JGX-0320D-22A é umisolador de vibração de cabo de aço imunológico para ambientes extremosqualificado paraMIL-STD-810padrões comControle de ressonância de alto amortecimento de grau D. Desenvolvido especificamente para aplicações onde o isolamento convencional falha — frio ártico, calor desértico, atmosferas marinhas carregadas de sal, ambientes industriais quimicamente agressivos — este isolador mantém atenuação de vibração calibrada de -70°C a +300°C com zero desvio de desempenho. A taxa de amortecimento de grau D aprimorada de 0,20-0,30 C/Cc oferece transmissibilidade abaixo de 3,0 na ressonância, fornecendo uma margem de segurança crítica contra a amplificação catastrófica que destrói cargas sensíveis durante eventos de excitação multifrequencial. Os testes de qualificação para MIL-STD-810 Método 514.6 (Vibração) e Método 516.6 (Choque) validam o desempenho sob condições de estresse ambiental padronizadas, dando aos projetistas de sistemas confiança na implantação em condições extremas.

Principais recursos

• Qualificação MIL-STD-810:Validado pelo Método 514.6 (Vibração) e Método 516.6 (Choque) da MIL-STD-810, fornecendo evidências de teste documentadas para programas de qualificação de sistemas. Essa qualificação baseada em padrões elimina a necessidade de testes ambientais personalizados ao integrar o isolador em projetos de equipamentos robustos.
• Imunidade ao Ambiente Extremo:A construção toda em metal 316L é fundamentalmente imune aos mecanismos de degradação que destroem os isoladores convencionais – sem fragilização UV, sem inchaço por umidade, sem amolecimento térmico, sem ataque químico. A superfície eletropolida e passivada resiste a mais de 1.000 horas de exposição à névoa salina (ASTM B117) com zero formação de ferrugem vermelha.
• Controle aprimorado de ressonância de alto amortecimento:O perfil de grau D atinge um amortecimento de 0,20-0,30 C/Cc – uma melhoria de 30-50% em relação aos isoladores de cabo de aço padrão. Esse amortecimento elevado suprime a ressonância estrutural durante varreduras de frequência, vibração aleatória e excitação multimodo, protegendo as cargas dos fatores de amplificação de 10 a 30x que ocorrem em frequências naturais não amortecidas.
• 30g de sobrevivência ao choque:Proteção contra choques transitórios validada de até 30g de pico (pulso meio senoidal de 11 ms), adequada para equipamentos sujeitos a quedas de manuseio, cargas de impacto de veículos e eventos de choque de transporte. O mecanismo de amortecimento de fricção Coulomb converte a energia do impacto em calor em milissegundos, limitando a aceleração da carga útil a níveis de sobrevivência.
• Cobertura de amplo espectro:A frequência natural de 7 a 12 Hz com eficiência de isolamento superior a 95% acima de 30 Hz fornece proteção abrangente contra vibrações de transporte de baixa frequência por meio de excitação induzida por máquinas de alta frequência – um isolador cobrindo todo o espectro operacional.
• Confiabilidade passiva de mais de 20 anos:A dissipação de energia é puramente mecânica – atrito entre fios com zero consumíveis. Sem fluidos hidráulicos, sem polímeros viscoelásticos, sem elementos pneumáticos. O mecanismo de amortecimento é permanente e livre de manutenção durante uma vida útil de projeto de mais de 20 anos.

Aplicativos

• Estações remotas de monitoramento ambiental (ártico, desértico, tropical)
• Sistemas de segurança de plataformas offshore e painéis de desligamento de emergência
• Equipamento de apoio terrestre aeroespacial civil e instrumentação de teste
• Redes de monitoramento sísmico e conjuntos de sensores de alerta precoce
• Controle de tração ferroviária de alta velocidade e eletrônica de sinalização a bordo
• Sistemas de automação de salas de máquinas marítimas e monitoramento de condições
• Controle de processo de planta química e gabinetes de sistema de controle distribuído
• Automação de mineração, telemetria e infraestrutura de comunicação

Especificações Técnicas

Por que escolher JGX-0320D-22A

Quando a especificação do seu equipamento exige qualificação ambiental validada e você não pode arcar com o custo do NRE de desenvolvimento de isolamento personalizado, o JGX-0320D-22A-02 fornece umsolução pronta para uso com qualificação MIL-STD-810com rastreabilidade total. O perfil de alto amortecimento de grau D fornece uma margem de desempenho adicional que acomoda a variabilidade do mundo real nas condições de instalação - rigidez da superfície de montagem, deslocamentos do centro de gravidade da carga útil e cenários de carga combinados que degradam o desempenho de isoladores estreitamente otimizados. Combinado com a construção 316L classificada para mais de 1.000 horas de exposição à névoa salina, este isolador pode ser especificado com confiança para projetos que vão desde automação industrial costeira até estações remotas de monitoramento ártico - em qualquer lugar que as condições ambientais destruiriam uma montagem convencional em uma única estação. Para equipes de engenharia e compras que buscam reduzir o risco de qualificação e ao mesmo tempo manter cronogramas de projetos agressivos, o JGX-0320D-22A é a resposta qualificada e imediatamente disponível.
