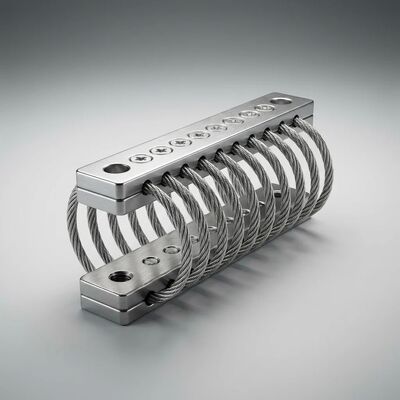

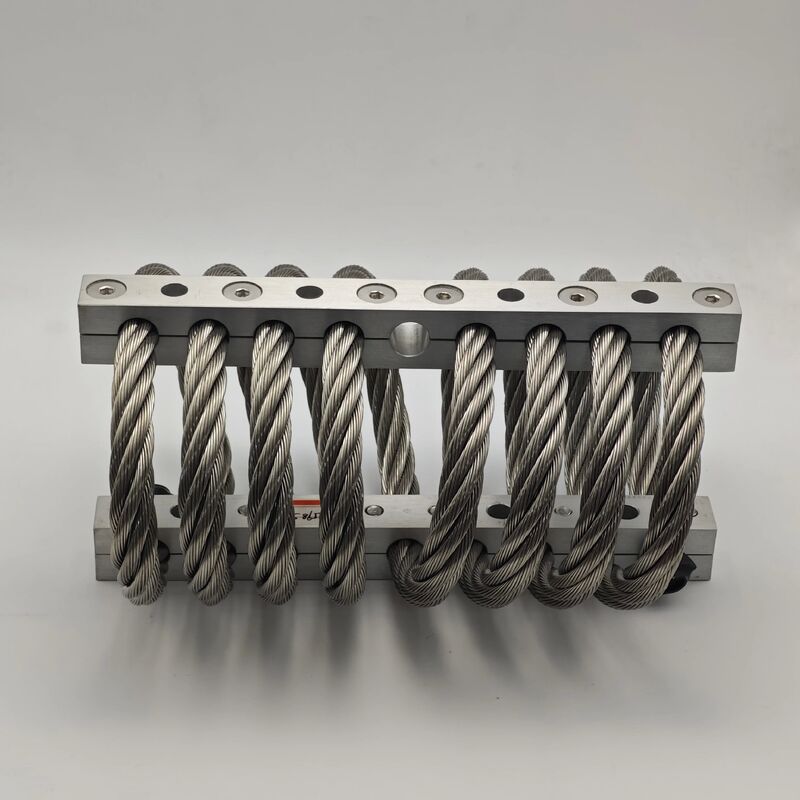

JGX-0240D-8.6A Isolador de vibração de corda de arame com isolamento omnidirecional 3D

Isolador de vibração de cabo de fio de absorção de energia superior JGX-0240D-8.6A

Visão geral do produto

O JGX-0240D-8.6A é umisolador de vibração de cabo de aço com absorção de energia superiorentregandoverdadeiro isolamento omnidirecional 3Dcom desempenho de alto amortecimento de grau D para proteção de equipamentos de precisão. Através da otimização avançada da geometria da bobina e do pré-tensionamento exclusivo entre fios, este isolador atinge uma taxa de dissipação de energia cinética excepcional de ≥85% - convertendo choques mecânicos destrutivos e vibração em energia térmica inofensiva de baixo grau por meio do atrito controlado de Coulomb entre fios de aço inoxidável. Ao contrário dos isoladores convencionais que apresentam fraquezas direcionais, o JGX-0240D-8.6A fornece resposta de amortecimento genuinamente isotrópica em todos os três eixos translacionais, tornando-o a escolha definitiva para aviônica aeroespacial civil, plataformas de microscopia eletrônica, pórticos de imagens médicas e sistemas de medição CNC de precisão onde a direção da vibração recebida não pode ser prevista ou controlada.

Principais recursos

• Absorção de energia superior (≥85%):A geometria exclusiva do enrolamento da bobina de grau D e a pressão de contato entre fios otimizada maximizam o amortecimento de fricção de Coulomb, alcançando ≥85% de dissipação de energia cinética – superando significativamente os 60-70% típicos dos isoladores de cabo de aço padrão. Isto se traduz em tempos de estabilização mais rápidos após eventos de choque e menor aceleração RMS na carga útil durante vibração contínua.
• Verdadeiro isolamento omnidirecional 3D:Ao contrário das montagens elastoméricas de plano único ou dos amortecedores de mola unidirecionais, a arquitetura do cabo de aço helicoidal fornece rigidez isotrópica e amortecimento nos eixos X, Y e Z simultaneamente. Medições laboratoriais confirmam menos de 8% de variação na transmissibilidade entre eixos — um nível de uniformidade direcional inatingível com tecnologias de isolamento convencionais.
• Perfil de alto amortecimento de grau D:A taxa de amortecimento elevada de 0,20-0,30 C/Cc oferece transmissibilidade abaixo de 3,0 na ressonância — um limite de desempenho crítico para proteger cargas úteis contendo elementos ópticos frágeis, rolamentos de precisão ou sensores microeletromecânicos (MEMS) que são intolerantes à amplificação ressonante.
• Resposta sintonizada em baixa frequência:A frequência natural de 8-12 Hz sob carga nominal coloca o canto de isolamento bem abaixo das frequências típicas de excitação de máquinas, alcançando >95% de eficiência de isolamento acima de 30 Hz — ideal para proteger equipamentos contra máquinas rotativas, harmônicos de bombas e espectros de vibração induzidos por transporte.
• 25g de capacidade de sobrevivência ao choque:Proteção contra choques transitórios validada de até 25g de pico (pulso meio senoidal de 11 ms), garantindo a sobrevivência da carga útil durante o manuseio de quedas, impactos em buracos de veículos e eventos sísmicos sem exceder os limites de fragilidade.
• Confiabilidade passiva totalmente metálica:A dissipação de energia é puramente mecânica através do atrito entre fios – sem vazamento de fluidos hidráulicos, sem envelhecimento de polímeros viscoelásticos, sem vazamento de elementos pneumáticos. O mecanismo de amortecimento é permanente e não requer nenhuma intervenção de manutenção ao longo de uma vida útil projetada de mais de 20 anos.

Aplicações

• Aviônica aeroespacial civil e unidades de referência inercial (IRU)
• Microscópios eletrônicos de varredura (SEM) e microscópios eletrônicos de transmissão (TEM)
• Scanner médico de tomografia computadorizada e ressonância magnética com isolamento de vibração de cabeça fria
• Máquinas de medição por coordenadas CNC de precisão (CMM)
• Interferômetro laser e plataformas de isolamento de mesa óptica
• Inspeção de wafer semicondutor e controle de vibração de litografia
• Módulos eletrônicos integrados de trilhos de alta velocidade e módulos inversores de tração
• Monitoramento sísmico remoto e nós sensores de alerta precoce
• Isolamento de rack de equipamento de van de transmissão externa (OB)

Especificações Técnicas

Por que escolher JGX-0240D-8.6A

Os isoladores de vibração padrão fazem uma suposição perigosa: que o choque e a vibração chegam de direções previsíveis. Em instalações do mundo real – seja um compartimento de aviônicos com vibração de fuselagem de vários eixos, uma plataforma de microscópio sujeita a passos e excitação acústica ou um gerador de imagens médicas transportado através de superfícies irregulares de estradas – o vetor de excitação raramente é alinhado com um único eixo de montagem. O JGX-0240D-8.6A elimina esta vulnerabilidade inteiramente através de seuarquitetura omnidirecional 3D genuinamente isotrópica, proporcionando dentro de 8% o mesmo desempenho de isolamento, independentemente da direção de excitação. Combinado com uma eficiência de absorção de energia ≥85% — verificada através de testes de queda instrumentados e caracterização da mesa agitadora — este isolador converte energia transitória potencialmente prejudicial em eventos controlados e de sobrevivência. Para equipes de engenharia que protegem cargas sensíveis onde uma única falha induzida por vibração representa tempo de inatividade inaceitável ou perda de calibração, o JGX-0240D-8.6A fornece uma solução de isolamento totalmente passiva, livre de manutenção e validada em campo, pronta para integração imediata em novos projetos e programas de modernização.
