Name: Amortecedor de Vibração de Cabo de Aço Galvanizado com Frequência de Isolamento de 5Hz a 100Hz para Proteção contra Vibração Multidirecional
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-36A
Availability: InStock

Para casa > produtos > Isolador de vibração da corda de fio >

Amortecedor de Vibração de Cabo de Aço Galvanizado com Frequência de Isolamento de 5Hz a 100Hz para Proteção contra Vibração Multidirecional

amortecedor de cabo de aço galvanizado

amortecedor de vibração multidirecional

amortecedor de vibração de 5Hz-100Hz

Lugar de origem:

China

Marca:

Hoan

Certificação:

ISO9001:2015

Número do modelo:

JGX-0648A-36A

Contacte-nos

Solicite um orçamento

Detalhes do produto

Temperatura de trabalho:

-55 ~ +120

Largura total:

50mm

Tipo de isolamento de vibração:

Passiva

Faixa de frequência de isolamento:

5Hz a 100Hz

Acessórios:

Líquido

Rigidez axial:

50n/mm

Material de cabo de aço:

Aço galvanizado

Diâmetro do cabo de aço:

6.4 mm

Após o serviço de garantia:

Suporte on-line

Faixa de carga:

2-4,8 kg

Características:

Ancorando furos; Óleo Resis

Resistência à corrosão:

Sim

Tamanho do fio de montagem:

Orientação de instalação:

Vertical ou Horizontal

Destacar:

amortecedor de cabo de aço galvanizado

amortecedor de vibração multidirecional

amortecedor de vibração de 5Hz-100Hz

Termos de pagamento e envio

Quantidade de ordem mínima

Termos de pagamento

MoneyGram,Western Union,T/T,D/P,D/A,L/C

PRODUTOS CONEXOS

Vídeo

Amortecedor de Vibração de Cabo de Aço Galvanizado com Frequência de Isolamento de 5Hz a 100Hz para Proteção contra Vibração Multidirecional

Obtenha o melhor preço

Vídeo

JGX-0956A-104A Isolador de vibração de corda de arame para cenários ao ar livre

Obtenha o melhor preço

Vídeo

JGX-1598A-557A Capacidade de "Silenciamento" de Ampla Frequência para Plataformas Óticas de Alta Gama e Equipamentos de Fabricação de Semicondutores

Obtenha o melhor preço

Vídeo

JGX-1276 Série Isolador de vibração de corda de arame para industrial Largura geral 50mm Design estilo industrial

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

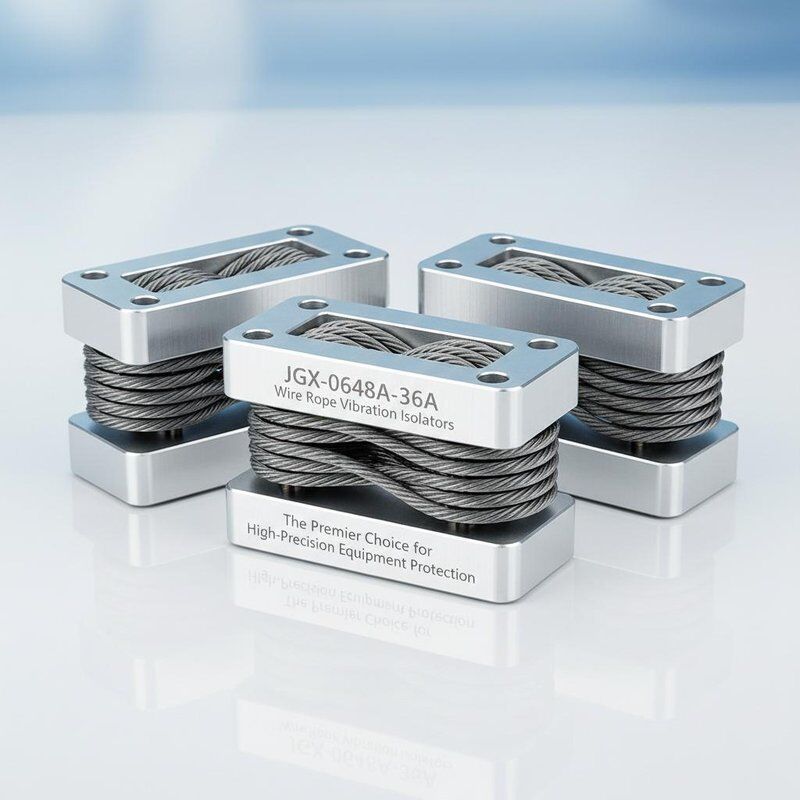

JGX-0648A-36A Isoladores de vibração de cabos de arame

A melhor escolha para a proteção de equipamentos de alta precisão

JGX-0648A Série Visão geral

Os isoladores de vibração da série JGX-0648A da Xi'an Hoan Microwave Co., Ltd. surgiram como a escolha principal para a proteção contra vibrações de equipamentos de alta precisão,graças à sua qualidade de nível militarAtravés de uma estrutura especialmente concebida de corda de arame helicoidal, estes isoladores conseguem isolamento de vibração multidireccional.reduzir eficazmente o impacto das vibrações e choques durante o transporte e a operação dos equipamentos.

A sua principal vantagem reside nas suas características de amortecimento elevadas, que dissipam rapidamente a energia das vibrações para evitar a ressonância e garantir a estabilidade do equipamento.A série JGX-0648A também apresenta uma ampla gama de carga, satisfazendo de forma flexível as necessidades de isolamento das vibrações dos equipamentos com diferentes pesos.Os produtos mantêm um desempenho excepcional mesmo em condições extremas.

Seja para sistemas de radar, equipamentos eletrónicos de contramedida ou instrumentos de laboratório de precisão, a série JGX-0648A fornece um apoio de isolamento de vibração confiável,mostrando a proeza técnica da Xi'an Hoan Microondas no campo de isolamento de vibração de ponta.

Opções de montagem

Parâmetros de tamanho

Modelo	"H" ± 3.30	"W"	Peso unitário	Opções de montagem	Através do buraco ((mm)	Fio ((mm)	Csinc ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S	¥6,9±0.13	M6×1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Ficha de dados técnicos

Carga vertical

Número da curva	Modelo	Carga estática máxima ((N)	Deformação máxima ((mm)	Rigidez por vibração (KN/m)	Rigidez de impacto ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45° Carga direcional

Número da curva	Modelo	Carga estática máxima ((N)	Deformação máxima ((mm)	Rigidez por vibração ((KN/m)	Rigidez de impacto ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Carga lateral

Número da curva	Modelo	Carga estática máxima ((N)	Carga estática máxima ((N)	Rigidez por vibração ((KN/m)	Rigidez de impacto ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

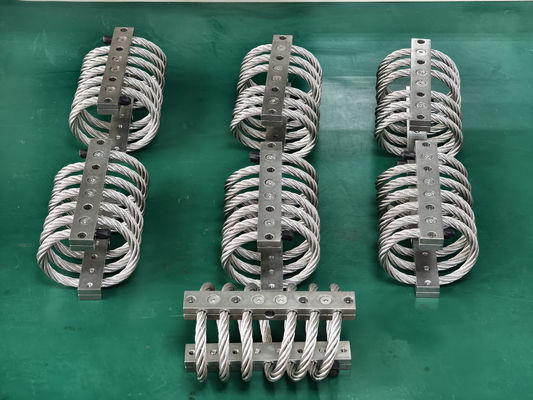

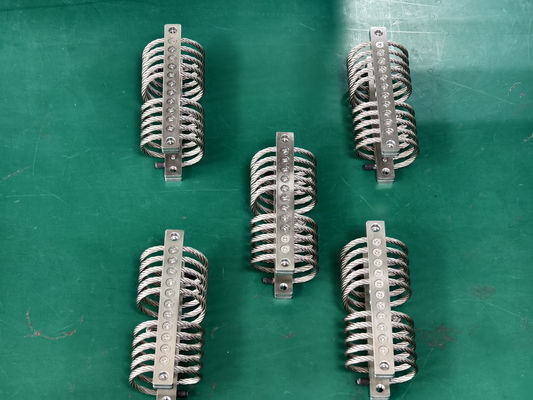

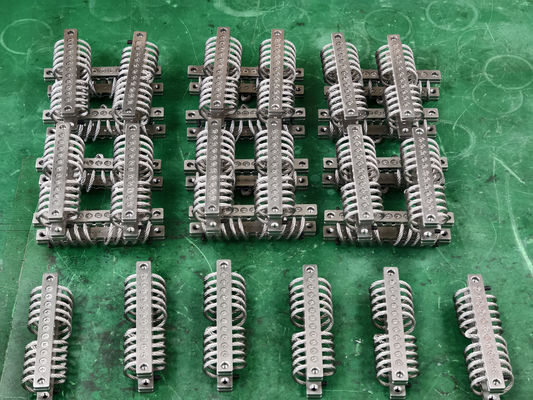

Fotos de comentários dos clientes
