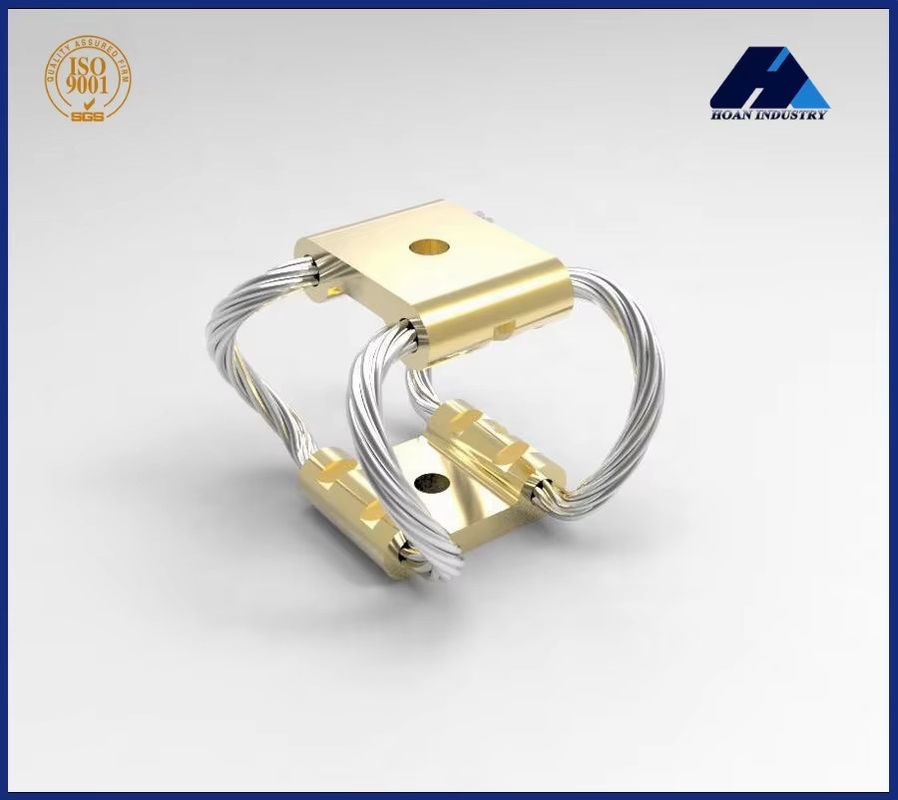

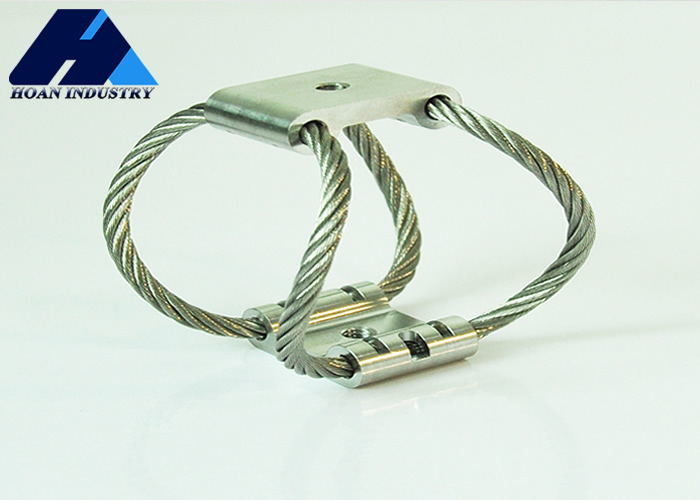

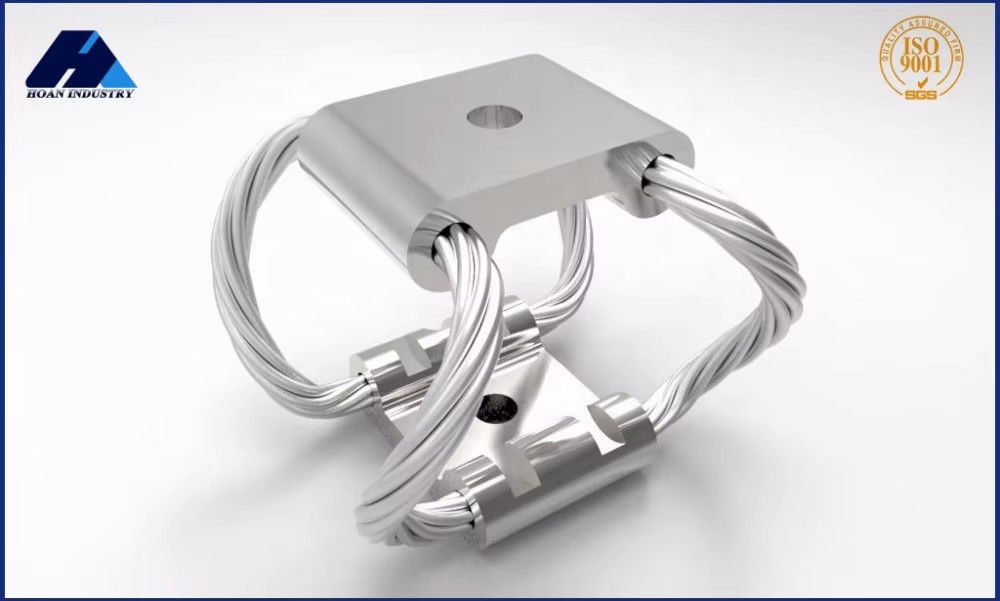

Name: GR4-24A-A Isolador de vibração de corda de arame para instrumentos de precisão
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR4-24A-A
Availability: InStock

Para casa > produtos > Isolador de vibração da corda de fio >

GR4-24A-A Isolador de vibração de corda de arame para instrumentos de precisão

Instrumentos de precisão Isolador de fios

Isolador de vibração GR4-24A-A

Isolador de vibração para instrumentos de precisão

Place of Origin:

China

Marca:

Hoan

Certificação:

ISO9001:2015 Certificate

Model Number:

GR4-24A-A

Documento:

GR series.pdf

Contacte-nos

Solicite um orçamento

GR4-24A-A Isolador de vibração de corda de arame para instrumentos de precisão

Detalhes do produto

Product Keywords:

wire vibration damper

Working Temperatu:

: -55 ~ +120

Installation Type:

Vertical

Usage:

vacuum pump

Wire Rope Diameter:

3.2mm

Color:

Silver

Wire Rope Material:

Galvanized Steel

Spring Rate:

100-500 lbs/in

Marketing Type:

Hot Product 2024

Application:

Vibration Isolation

Shock Rsistance:

30g/11ms

Destacar:

Instrumentos de precisão Isolador de fios

Isolador de vibração GR4-24A-A

Isolador de vibração para instrumentos de precisão

Termos de pagamento e envio

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

PRODUTOS CONEXOS

Vídeo

JGX-1598 Montadores de vibração Opções de montagem versáteis e variação de tamanho para qualquer campo JGX-1598D-657B

Obtenha o melhor preço

Vídeo

Isolador de Vibração por Cabo de Aço JGX-2228A-1250A O Futuro do Isolamento de Vibração em Máquinas Industriais

Obtenha o melhor preço

JGX-2228A-380A Colaboração Inteligente e Fabricação Verde com Isolador de Vibração por Cabo de Aço

Obtenha o melhor preço

JGX-2228A-550A A Solução Definitiva para o Controle de Vibração na Defesa Nacional de Vanguarda e na Fabricação Industrial

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

GR4-24A-A Isoladores de vibração de cordas de arame

A solução ideal para instrumentos de precisão e aplicações de fabricação de ponta que exigem um controlo superior das vibrações.

Especificações do produto

Palavras-chave de produto	amortecedor de vibração de arame
Temperatura de funcionamento	-55°C a +120°C
Tipo de instalação	Vertical
Utilização	Bomba de vácuo
Diâmetro da corda de fio	3.2 mm
Cores	De prata
Materiais de fio de corda	Aço galvanizado
Taxa da Primavera	100-500 lbs/in
Resistência ao choque	30 g/11 ms

Isoladores de vibração de cordas de arame da série GR

Uma solução inovadora para o controlo das vibrações dos equipamentos industriais, em especial dos instrumentos de precisão, dos equipamentos de comunicação,e aplicações de fabricação de ponta em que as interferências de vibração afetam a estabilidade do equipamento.

Destaques técnicos

Estrutura de enrolamento em espiral de uma corda de arame de aço inoxidável de múltiplos fios
Absorve a energia de vibração de larga frequência (intervalo de 5 Hz a 500 Hz)
Resistência à corrosão superior em comparação com os isoladores tradicionais de borracha ou molas
Vida útil prolongada superior a 10 anos

Cenários de aplicação

Implementado com sucesso em máquinas-ferramentas de alta precisão, plataformas ópticas e equipamentos de comunicação montados em veículos.Os ensaios de campo mostram uma redução de 60% na taxa de transmissão das vibrações para aplicações de caixas de velocidades, estendendo significativamente os ciclos de manutenção.

Parâmetros de dimensão

Modelo	Altura ± 1,5 mm	Largura (mm)	Peso ((kg)	Opções de montagem	Através do buraco (mm)	Fio ((mm)	C'sink (((°)
GR4-24A-A	42	47	0.63	A, B, C, D, E, S	¢7	M6*1.0	90
GR4-18A-A	53	54	0.63	O mesmo que acima.
GR4-13A-A	60	59	0.68	O mesmo que acima.
GR4-6.7A-A	75	68	0.77	O mesmo que acima.

Curva de carga estática

- Não, não.	Modelo	Carga estática máxima (N)	Deformação máxima (mm)	Kv ((Vibração) (KN/m)	Ks (choque) (KN/m)
1	GR4-24A-A	24	19.6	12	5.8
2	GR4-18A-A	18	29.7	6	2.5
3	GR4-13A-A	13	35.8	4.4	1.6
4	GR4-6.7A-A	6.7	49.3	2.2	0.7

Opções de montagem de barras

Opções de material:Aço inoxidável ou alumínio
Tratamentos de superfície para alumínio:
- Anodizantes brancos:Tratamento padrão que mantém a cor natural do alumínio, aumentando a dureza da superfície
- Anodizador duro:Fornece dureza superior com acabamento mais escuro, recomendado para aplicações exigentes

Exemplo de instalação do cliente
