Name: JGX-1598A-515A Simplificando a complexidade na instalação com isolador de vibração de corda de arame
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1598A-515A
Availability: InStock

Para casa > produtos > Isolador de vibração da corda de fio >

JGX-1598A-515A Simplificando a complexidade na instalação com isolador de vibração de corda de arame

Place of Origin:

China

Marca:

Hoan

Certificação:

ISO9001:2015

Model Number:

JGX-1598A-515A

Documento:

JGX-1598 Series.pdf

Contacte-nos

Solicite um orçamento

JGX-1598A-515A Simplificando a complexidade na instalação com isolador de vibração de corda de arame

Detalhes do produto

Port:

Xi'an

Structure:

Helical

Flexible And Durable:

Yes

Showroom Location:

None

Shape:

Circular

Mounting Thread Size:

M10

High:

102mm

Mounting Type:

Varies depending on application

Feature:

Durable

Installation Orientation:

Vertical or Horizontal

Applications:

Aerospace, Military, Industrial

Load Range:

515KG

Spring Constant:

50N/mm

Wire Rope Diameter:

15.9mm

Termos de pagamento e envio

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

PRODUTOS CONEXOS

Xi an Hoan Microondas JGX-2228A-960A Série Isoladores de vibração de fios de aço de alto desempenho para equipamentos industriais

Obtenha o melhor preço

Isolador de Vibração por Cabo de Aço JGX-2228A-1250A O Futuro do Isolamento de Vibração em Máquinas Industriais

Obtenha o melhor preço

JGX-1598A-285A Isolador de vibração de fio de aço para equipamentos de precisão

Obtenha o melhor preço

JGX-1598A-324A Isoladores de vibração de fio de aço que aumentam a confiabilidade para medição de precisão

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

Série JGX-1598A

JGX-1598A A sabedoria da engenharia de simplificar a complexidade na instalação

No domínio do controlo das vibrações dos equipamentos, a instalação e a manutenção eficientes são fundamentais para melhorar a fiabilidade do sistema e reduzir os custos do ciclo de vida.e seu JGX-1598A isolador de corda incorporou o conceito de "engenharia amigável" desde o início de seu projeto.

O isolador apresenta um desenho estrutural simples e intuitivo, que normalmente não requer ferramentas especializadas complexas;Os engenheiros podem concluir rapidamente a seleção e o posicionamento da instalação com base na distribuição de peso do equipamentoAs suas dimensões globais compactas permitem economizar espaço na parte inferior do equipamento ou na base da instalação, proporcionando uma maior flexibilidade para a integração do sistema.

Mais importante ainda, a sua forma estrutural única simplifica muito os procedimentos pós-manutenção.Reduzir significativamente o tempo de inatividade do equipamentoCom a sabedoria de simplificar a complexidade, o JGX-1598A torna a implantação e aplicação de soluções de isolamento de vibração mais eficientes e suaves do que nunca.

Curva de carga estática

JGX-1598A-515A Simplificando a complexidade na instalação com isolador de vibração de corda de arame 0

- Não, não.	Modelo	Carga estática máxima (kg)	Deformação máxima (mm)	Kv ((Vibração) (KN/m)	O choque. (KN/m)
1	JGX-1598A-657A	657	31.8	1676	849
2	JGX-1598A-557A	557	38.1	1259	609
3	JGX-1598A-515A	515	41.9	1105	504
4	JGX-1598A-428A	428	49.5	821	356
5	JGX-1598A-358A	358	58.4	616	252
6	JGX-1598A-324A	324	67.3	511	196
7	JGX-1598A-285A	285	73.7	427	159

JGX-1598A-515A Simplificando a complexidade na instalação com isolador de vibração de corda de arame 1

- Não, não.	Modelo	Carga estática máxima (kg)	Deformação máxima (mm)	Kv ((Vibração) (KN/m)	O choque. (KN/m)
1	JGX-1598A-657A	463.0	45.7	951	419
2	JGX-1598A-557A	406.2	54.6	741	305
3	JGX-1598A-515A	365.4	59.7	627	250
4	JGX-1598A-428A	304.1	71.1	468	177
5	JGX-1598A-358A	254.2	83.8	350	124
6	JGX-1598A-324A	229.2	84.0	285	98
7	JGX-1598A-285A	201.9	101.6	238	81

JGX-1598A-515A Simplificando a complexidade na instalação com isolador de vibração de corda de arame 2

- Não, não.	Modelo	Carga estática máxima (kg)	Deformação máxima (mm)	Kv ((Vibração) (KN/m)	O choque. (KN/m)
1	JGX-1598A-657A	358.6	34.3	524	524
2	JGX-1598A-557A	308.7	40.6	375	375
3	JGX-1598A-515A	267.8	43.2	308	308
4	JGX-1598A-428A	217.9	52.1	215	215
5	JGX-1598A-358A	154.3	61.0	152	152
6	JGX-1598A-324A	124.8	69.9	123	123
7	JGX-1598A-285A	99.9	76.2	98	98

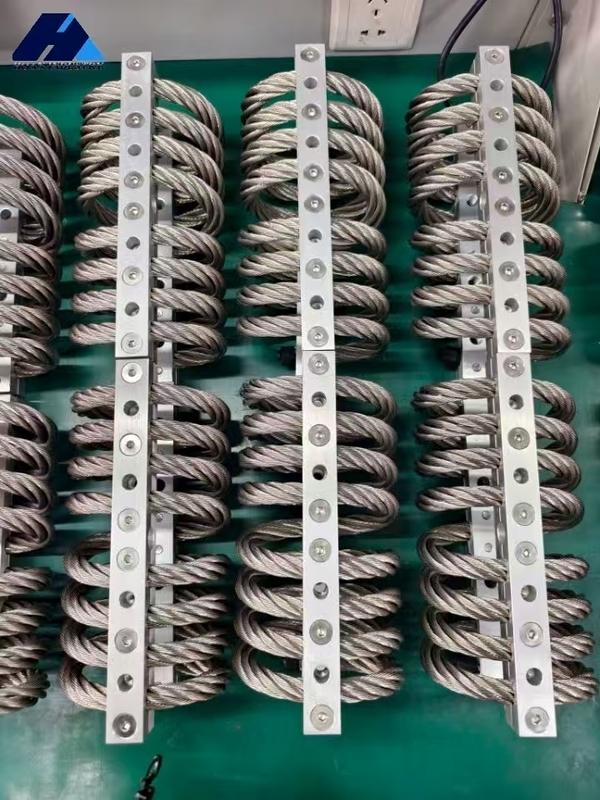

Fotos do cliente

JGX-1598A-515A Simplificando a complexidade na instalação com isolador de vibração de corda de arame 3

Aplicações do produto

Aplicações	Equipamento típico	Protecção contra	Vantagens operacionais
A bordo do navio	Eletrónica, Computadores, Máquinas	Explosão, vibrações inerentes, tempestades.	Longa vida útil, livre de manutenção, temperaturas extremas, resistência à corrosão, protecção de todos os eixos
Veículos para terrenos irregulares	Instrumentação, geradores, electrónica	Terreno acidentado, péssimas condições da estrada, colisão.	Longa vida útil, sem manutenção, temperaturas extremas, ozono, radioatividade, radiação UV
Contêineres de transporte marítimo	Óptica, instrumentos, mísseis, electrónica	Trânsito, Manutenção, Deposição, Carregamento/Descarregamento	Longa vida útil, livre de manutenção, exposição à umidade, utilização repetida
Aeronaves	Eletrónica, Computadores	Manobras em alta gravidade, aterragens difíceis, ar turbulento.	Extremos de temperatura e altitude, leve
Equipamento industrial	Centrífugas, secadores, bombas	Cargas dinâmicas desequilibradas, martelo de fluido, vibração inerente, fraqueza da fundação	Longa vida útil, livre de manutenção, ambientes corrosivos
Equipamento de artilharia	Controles de computadores, electrónica	Terreno acidentado, caminhos de ferro, trânsito.	Sem manutenção, Temperaturas extremas, Explosão próxima
Equipamento médico	Equipamentos mecânicos necessários para a assistência ao doente	Vibrações de peças em movimento, carrinhos móveis-choque de transporte	Sem manutenção, sem gás, pode ser esterilizado
Caminhões	Chaminés, limpadores, dispositivos de medição	Vento causando frequências de ressonância, gás de pilha causando turbulência perto da lavagem, etc.	Sem manutenção, temperaturas extremas, ambientes corrosivos

* Tratamento da superfície do compensado de liga de alumínio *
* Anodização branca: Tratamento de superfície para tornar a superfície de alumínio mais dura do que ela mesma.É o tratamento de superfície normal das barras de montagem de alumínio;
* Anodização dura: Tratamento de superfície para tornar as barras de montagem de alumínio muito mais duras do que a forma anodizada branca.A cor das barras de montagem de alumínio anodizado duro é mais escuro do que o branco anodizing maneiraUtilização especial para exigências complexas ou especiais das condições de trabalho de utilização de isoladores de fios de arame.
