Name: JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0958A-99A
Availability: InStock

Para casa > produtos > Isolador de vibração da corda de fio >

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments

Steel Wire Rope Vibration Isolator

Precision Instruments Wire Rope Vibration Isolator

Place of Origin:

China

Marca:

Hoan

Certificação:

ISO9001:2015

Número do modelo:

JGX-0958A-99A

Contacte-nos

Solicite um orçamento

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments

Detalhes do produto

Tipo de comercialização:

Novo produto 2020

Material da corda de fio:

Aço galvanizado

Eficiência do isolamento:

90%

Capacidade de carga:

50 kg

Relatório de ensaio da máquina:

Fornecido

Largura:

108 mm

Rigidez axial:

50 N/mm

Orientação da instalação:

Vertical ou horizontal

Frequência da vibração:

5-50HZ

Capacidade de carga do produto:

Personalizável

Porto:

Xi'an

Faixa de frequência de isolamento:

5 Hz a 100 Hz

Produto relativo:

Amortecedor de Backdraft

Faixa de carga:

43,149KG

Peso:

0.5 kg

Destacar:

Steel Wire Rope Vibration Isolator

Precision Instruments Wire Rope Vibration Isolator

Termos de pagamento e envio

Quantidade de ordem mínima

Termos de pagamento

MoneyGram, Western Union, T/T, D/P, D/A, L/C

PRODUTOS CONEXOS

JGX-0648D-56A Isolador de vibração de corda de arame meticulosamente projetado para um desempenho ideal em vários dispositivos

Obtenha o melhor preço

JGX-0648a-79a Isoladores de vibração de fios de arame para condições de trabalho complexas com exposição a produtos químicos

Obtenha o melhor preço

Isolador de Vibração por Cabo de Aço JGX-0480D-24A Excelentes Características de Elasticidade e Amortecimento para Absorção de Vibrações

Obtenha o melhor preço

Isoladores de vibração de cabos de arame elétrico de alta resistência e leveza JGX-0648A-33A para aplicações sensíveis ao peso

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

JGX-0958A Series

The JGX-0958A steel wire rope vibration isolator developed by Xi'an Hoan Microwave Co., Ltd. is a high-performance shock-resistant vibration isolation device specially designed for precision instruments, electronic equipment and military facilities. The product is formed by winding high-quality stainless steel wire ropes, and realizes multi-directional vibration isolation through a unique structural design, effectively absorbing vibration and impact energy from equipment operation or the external environment. It has a wide operating temperature range (-40℃～+120℃) and strong corrosion resistance, making it suitable for complex working conditions such as ships, vehicle-mounted radars and avionics.

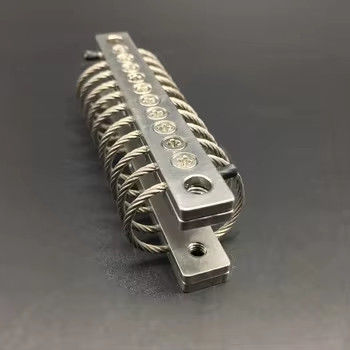

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments 0

Static-Load Curve

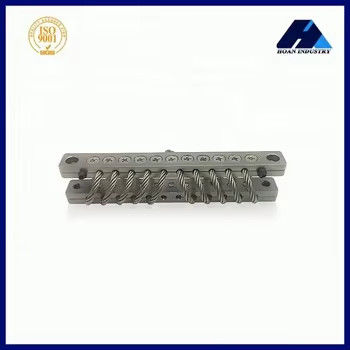

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments 1

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	149	34.0	366	179
2	JGX-0958A-138A	138	37.1	320	152
3	JGX-0958A-108A	108	40.1	242	110
4	JGX-0958A-99A	99	44.7	205	91
5	JGX-0958A-95A	95	49.8	182	79
6	JGX-0958A-54A	54	66.0	86	33
7	JGX-0958A-43A	43	68.1	67	26

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments 2

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	120.3	47.8	236	103
2	JGX-0958A-138A	111.2	51.8	208	88
3	JGX-0958A-108A	90.8	55.9	159	65
4	JGX-0958A-99A	84.0	63.0	137	54
5	JGX-0958A-95A	79.4	71.1	123	47
6	JGX-0958A-54A	47.7	91.9	60	21
7	JGX-0958A-43A	38	95	47	16

JGX-0958A-99A Steel Wire Rope Vibration Isolator Effective Vibration And Impact Energy Absorption For Precision Instruments 3

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	93.1	36.1	130	130
2	JGX-0958A-138A	88.5	39.1	112	112
3	JGX-0958A-108A	68.1	42.2	77	77
4	JGX-0958A-99A	63.6	47.2	65	65
5	JGX-0958A-95A	61.3	52.8	60	60
6	JGX-0958A-54A	27.2	68.1	27	27
7	JGX-0958A-43A	20.4	71.7	19	19

* The material of the wire rope splint *

Stainless Steel or Aluminum can be selected

* Surface treatment of aluminum alloy plywood *

* White Anodizing: The surface treatment to make the aluminum surface harder than itself. The color of the white anodized aluminum mounting bars keep the same color as the aluminum itself. It is the normal surface treatment of the aluminum mounting bars;
* Hard Anodizing: The surface treatment to make the aluminum mounting bars much more harder than the white anodized way. The color of the hard anodized aluminum mounting bars is more darker than the white anodizing way. Special use for complex or special requirements of the working conditions of the using of wire rope isolators.
