Name: JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0958A-138A
Availability: InStock

Para casa > produtos > Isolador de vibração da corda de fio >

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments

Corrosion-Resistant Wire Rope Vibration Isolator

Harsh Environments Wire Rope Vibration Isolator

Lugar de origem:

China

Marca:

Hoan

Certificação:

ISO9001:2015

Número do modelo:

JGX-0958A-138A

Contacte-nos

Solicite um orçamento

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments

Detalhes do produto

Construção de cabos de arame:

7x19

Serviço pós-garantia:

Apoio em linha

Material da corda de fio:

Aço galvanizado

Faixa de frequência de isolamento:

5 Hz a 100 Hz

Tipo:

Ruído e Atenuação

Largura global:

50 mm

Temperatura de funcionamento:

-40°C a 80°C

Indústrias aplicáveis:

Lojas de materiais de construção, energia e mineração

Installation Type:

Horizontal/Vertical

Tamanho do fio de montagem:

constante da mola:

50 N/mm

Construção:

Cordas de arame trançado

Função:

Anti-choque

Intervalo de temperatura:

-40°F a 200°F

Certificação do produto:

ISO 9001 (em inglês)

Destacar:

Corrosion-Resistant Wire Rope Vibration Isolator

Harsh Environments Wire Rope Vibration Isolator

Termos de pagamento e envio

Quantidade de ordem mínima

Termos de pagamento

MoneyGram, Western Union, T/T, D/P, D/A, L/C

PRODUTOS CONEXOS

Vídeo

JGX-0400A-31.5A Isolador de vibração de corda de fio montado verticalmente para proteger o seu equipamento contra vibrações e choques

Obtenha o melhor preço

Vídeo

Isolador de vibração de fio de aço inoxidável para aéreos e comunicações

Obtenha o melhor preço

JGX-0648D-56A Isolador de vibração de corda de arame meticulosamente projetado para um desempenho ideal em vários dispositivos

Obtenha o melhor preço

JGX-0648A-45A Isolador de vibração de corda de arame para redução eficaz de vibração de motores automotivos

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

JGX-0958A Series

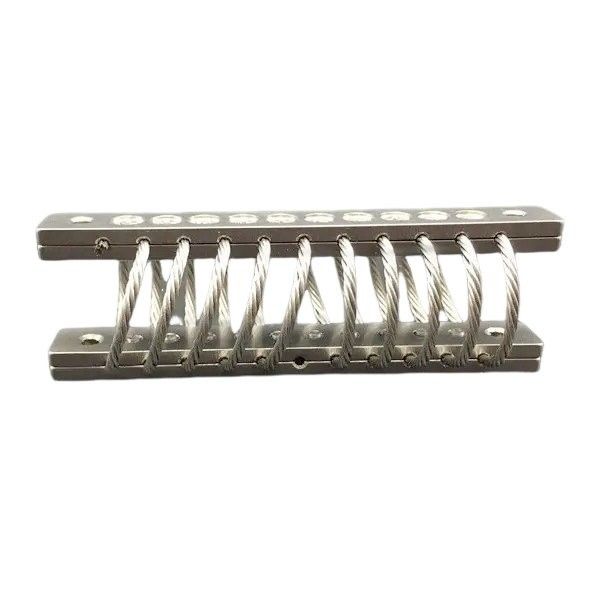

The JGX - 0958A steel wire rope vibration isolator adopts a spiral winding structure of multi - strand stainless steel wire ropes, combining rigidity and elasticity with excellent damping performance. It has a wide operating temperature range (-40℃～+120℃), is corrosion - resistant and aging - resistant, and can adapt to harsh environments such as humidity and salt spray. The static load range of the product is 5～50kg, and the natural frequency is as low as below 10Hz, which can effectively isolate high - frequency vibrations. The unique non - metallic design avoids electromagnetic interference, making it particularly suitable for the vibration isolation protection of precision electronic equipment.

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments 0

Static-Load Curve

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments 1

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	149	34.0	366	179
2	JGX-0958A-138A	138	37.1	320	152
3	JGX-0958A-108A	108	40.1	242	110
4	JGX-0958A-99A	99	44.7	205	91
5	JGX-0958A-95A	95	49.8	182	79
6	JGX-0958A-54A	54	66.0	86	33
7	JGX-0958A-43A	43	68.1	67	26

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments 2

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	120.3	47.8	236	103
2	JGX-0958A-138A	111.2	51.8	208	88
3	JGX-0958A-108A	90.8	55.9	159	65
4	JGX-0958A-99A	84.0	63.0	137	54
5	JGX-0958A-95A	79.4	71.1	123	47
6	JGX-0958A-54A	47.7	91.9	60	21
7	JGX-0958A-43A	38	95	47	16

JGX-0958A-138A Wire Rope Vibration Isolator With Wide Temperature Range And Corrosion-Resistant Design For Harsh Environments 3

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	93.1	36.1	130	130
2	JGX-0958A-138A	88.5	39.1	112	112
3	JGX-0958A-108A	68.1	42.2	77	77
4	JGX-0958A-99A	63.6	47.2	65	65
5	JGX-0958A-95A	61.3	52.8	60	60
6	JGX-0958A-54A	27.2	68.1	27	27
7	JGX-0958A-43A	20.4	71.7	19	19

* The material of the wire rope splint *

Stainless Steel or Aluminum can be selected

* Surface treatment of aluminum alloy plywood *

* White Anodizing: The surface treatment to make the aluminum surface harder than itself. The color of the white anodized aluminum mounting bars keep the same color as the aluminum itself. It is the normal surface treatment of the aluminum mounting bars;
* Hard Anodizing: The surface treatment to make the aluminum mounting bars much more harder than the white anodized way. The color of the hard anodized aluminum mounting bars is more darker than the white anodizing way. Special use for complex or special requirements of the working conditions of the using of wire rope isolators.
