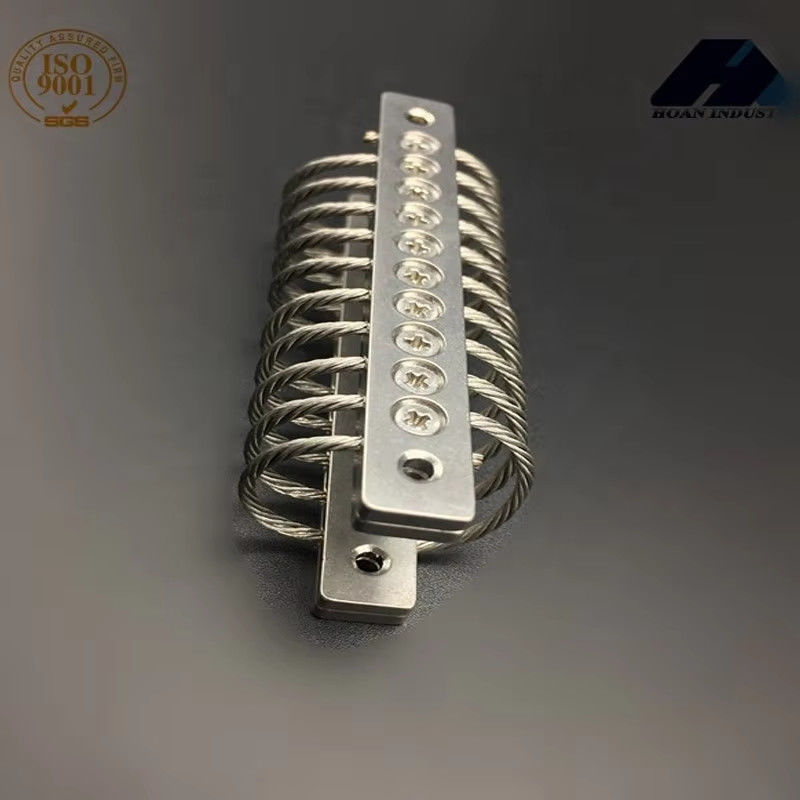

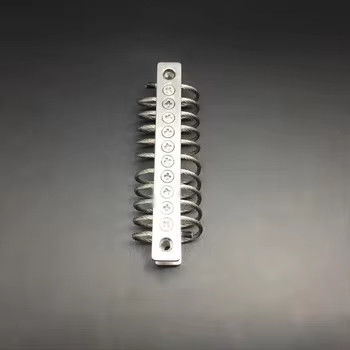

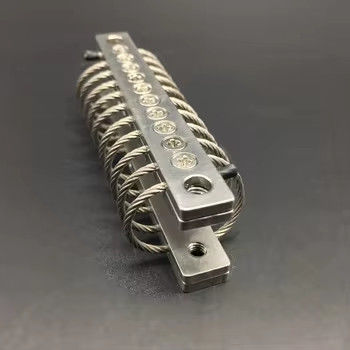

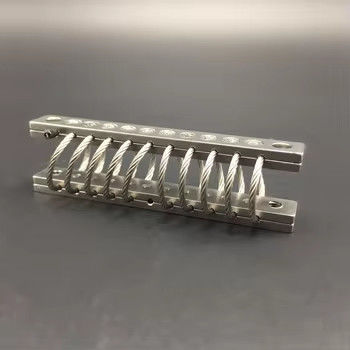

Série JGX-0480
Os isoladores de vibração da série JGX-0480 são amplamente utilizados na proteção de instrumentos de alta precisão e na redução de vibrações para equipamentos em condições de trabalho complexas.Em estações de base de comunicação, podem reduzir o impacto das vibrações do vento e da auto-vibração do equipamento nos componentes de microondas, melhorando a qualidade da transmissão do sinal.Eles fornecem ambientes ultra-silenciosos para microscópios eletrônicos e plataformas ópticasA sua concepção leve (peso da peça individual < 1.5 kg) e a sua estrutura compacta tornam-nas particularmente adequadas para equipamentos montados em veículos e a bordo de navios com espaço limitado..
O Xi'an Hoan Microwave fornece ** serviços personalizados **, suportando dimensões não padrão, otimização do intervalo de carga e melhoria da adaptabilidade ambiental para atender às necessidades especiais do cliente.Adotando a série JGX-0480., os utilizadores podem prolongar a vida útil dos equipamentos em mais de 30%, reduzir as taxas de falha e diminuir a frequência de calibração causada por vibrações, melhorando significativamente a eficiência operacional.Este produto foi aplicado com sucesso na defesa nacional, investigação científica, fabricação inteligente e outros campos, ganhando reputação industrial com o seu excelente desempenho.
Opções de montagem
Parâmetro de tamanho:
| Modelo |
- Sim. - Sim.30 |
¢W ¢ |
Peso unitário |
Opções de montagem |
Através do buraco
(mm)
|
Fios
(mm)
|
C'sink (((°) |
| JGX-0480A-75A |
30 |
36 |
0.304 |
D |
¥6,9±0.13 |
M6×1.0 |
90 |
| JGX-0480A-72A |
33 |
38 |
0.32 |
| JGX-0480A-61A |
36 |
41 |
0.336 |
B, D, E |
| JGX-0480A-59A |
38 |
43 |
0.336 |
A, B, C, D, E, S |
| JGX-0480A-52A |
41 |
46 |
0.352 |
| JGX-0480A-50A |
43 |
48 |
0.4 |
| JGX-0480A-37A |
51 |
58 |
0.416 |
| JGX-0480A-24A |
54 |
75 |
0.432 |
| JGX-0480A-18A |
62 |
88 |
0.448 |
| JGX-0480A-12A |
81 |
107 |
0.464 |
Ficha técnica:
Carga vertical
| - Não, não. |
Modelo |
Carga estática máxima ((N) |
Deformação máxima ((mm) |
Rigidez por vibração
(KN/m)
|
Rigidez de impacto
(KN/m)
|
| 1 |
JGX-0480A-75A |
75 |
8.6 |
578 |
363 |
| 2 |
JGX-0480A-72A |
72 |
11.7 |
455 |
252 |
| 3 |
JGX-0480A-61A |
61 |
13.7 |
347 |
189 |
| 4 |
JGX-0480A-59A |
59 |
15.7 |
301 |
152 |
| 5 |
JGX-0480A-52A |
52 |
18.8 |
244 |
117 |
| 6 |
JGX-0480A-50A |
50 |
20.8 |
212 |
96 |
| 7 |
JGX-0480A-37A |
37 |
26.9 |
136 |
58 |
| 8 |
JGX-0480A-24A |
24 |
29.5 |
82 |
33 |
| 9 |
JGX-0480A-18A |
18 |
36.6 |
54 |
21 |
| 10 |
JGX-0480A-12A |
12 |
52.8 |
29 |
10 |
Carga direcional de 45 °:
| - Não, não. |
Modelo |
Carga estática máxima ((N) |
Deformação máxima ((mm) |
Rigidez por vibração ((KN/m) |
Rigidez de impacto
(KN/m)
|
| 1 |
JGX-0480A-75A |
54.5 |
12.7 |
341 |
179 |
| 2 |
JGX-0480A-72A |
52.2 |
16.8 |
258 |
126 |
| 3 |
JGX-0480A-61A |
44.1 |
19.8 |
197 |
93 |
| 4 |
JGX-0480A-59A |
41.7 |
22.9 |
172 |
75 |
| 5 |
JGX-0480A-52A |
38.1 |
26.9 |
141 |
58 |
| 6 |
JGX-0480A-50A |
35.7 |
29 |
123 |
49 |
| 7 |
JGX-0480A-37A |
26.5 |
38.1 |
77 |
28 |
| 8 |
JGX-0480A-24A |
18.1 |
41.7 |
49 |
18 |
| 9 |
JGX-0480A-18A |
13.9 |
51.3 |
33 |
11 |
| 10 |
JGX-0480A-12A |
9.3 |
74.7 |
18 |
5.3 |
Carga lateral:
| - Não, não. |
Modelo |
Carga estática máxima ((N) |
Carga estática máxima ((N) |
Rigidez por vibração ((KN/m) |
Rigidez de impacto
(KN/m)
|
| 1 |
JGX-0480A-75A |
36.3 |
8.6 |
224 |
224 |
| 2 |
JGX-0480A-72A |
36.3 |
11.7 |
156 |
156 |
| 3 |
JGX-0480A-61A |
34.1 |
14.7 |
112 |
112 |
| 4 |
JGX-0480A-59A |
31.7 |
16.8 |
93 |
93 |
| 5 |
JGX-0480A-52A |
29.5 |
19.8 |
70 |
70 |
| 6 |
JGX-0480A-50A |
27.2 |
21.8 |
60 |
60 |
| 7 |
JGX-0480A-37A |
20.4 |
27.9 |
35 |
35 |
| 8 |
JGX-0480A-24A |
5.9 |
31.0 |
11 |
11 |
| 9 |
JGX-0480A-18A |
4.1 |
38.1 |
5.3 |
5.3 |
| 10 |
JGX-0480A-12A |
2.2 |
55.9 |
2.3 |
2.3 |
Perguntas frequentes
1.P: É fabricante ou empresa comercial?
R: Somos um fabricante, não uma empresa comercial. Produzimos os nossos produtos nas nossas próprias instalações, garantindo o controlo total sobre a qualidade e o processo de produção.Isto permite-nos oferecer preços competitivos e soluções personalizadas diretamente aos nossos clientes.
2P: Pode personalizar produtos para nós?
R: Sim, temos a capacidade de personalizar nossos produtos para atender às suas necessidades específicas.e a nossa equipa irá trabalhar consigo para criar uma solução personalizada que se adapte às suas preferências.
3Q: Qual é o prazo de entrega?
R: A amostra normalmente leva de 2 a 5 dias. Para a produção em massa, estima-se que leve de 7 a 20 dias, entrega mais rápida quando a nossa fábrica tem estoque.
4P: Posso obter algumas amostras antes de fazer a encomenda e quanto tempo para uma amostra?
R: Sim, a encomenda de amostras é aceita
5.P: Como vai o seu transporte?
A1) Disponível serviço de envio por todo o mundo
2) por favor, contacte antes de encomendar, pois os custos de envio variam de tempos em tempos.
6.P: Oferecem descontos para encomendas a granel?
R: Sim, oferecemos descontos para encomendas em massa. A percentagem de desconto pode variar dependendo da quantidade da encomenda.
