Name: Isoladores de vibração de fios de arame JGX-0480A-72A de alto desempenho para instrumentos de precisão e sistemas mecânicos de alta precisão
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

Para casa > produtos > Isolador de vibração da corda de fio >

Isoladores de vibração de fios de arame JGX-0480A-72A de alto desempenho para instrumentos de precisão e sistemas mecânicos de alta precisão

Instrumentos de precisão Isoladores de vibração de fios de arame

Isoladores de vibração de cabos de arame de alta performance

Place of Origin:

China

Marca:

Hoan

Certificação:

ISO9001:2015

Model Number:

JGX-0480A-72A

Contacte-nos

Solicite um orçamento

Isoladores de vibração de fios de arame JGX-0480A-72A de alto desempenho para instrumentos de precisão e sistemas mecânicos de alta precisão

Detalhes do produto

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

Destacar:

Instrumentos de precisão Isoladores de vibração de fios de arame

Isoladores de vibração de cabos de arame de alta performance

Termos de pagamento e envio

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

PRODUTOS CONEXOS

Vídeo

JGX-0320A-12A Isolador de vibração de corda de arame com regulação automática de amortecimento para controlo constante das vibrações

Obtenha o melhor preço

Vídeo

JGX-0320A-13.5A Isolador de vibração de corda de arame com excelentes características elásticas e de amortecimento

Obtenha o melhor preço

JGX-0320A-14.5A Isolador de vibração Diminuição efetiva de 0,5 para ambiente de trabalho estável e dados de medição precisos

Obtenha o melhor preço

Vídeo

JGX-0320A-16A Isoladores de vibração de fios de arame para sistemas de navegação

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

Série JGX-0480

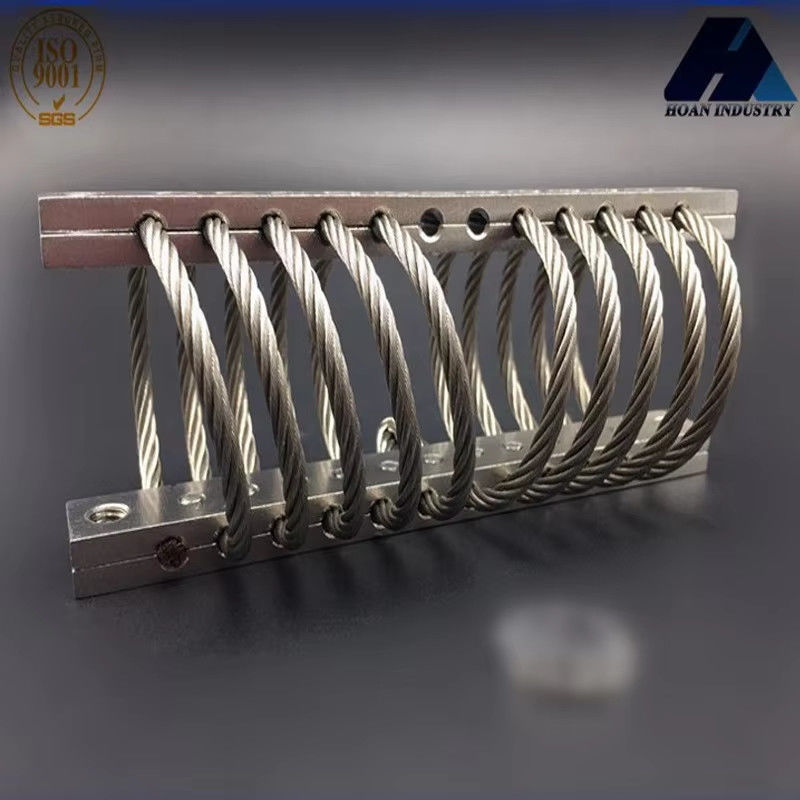

Os isoladores de vibração de corda de arame de aço da série JGX-0480 da Xi'an Hoan Microwave Co., Ltd. são especialmente concebidos para instrumentos de precisão, equipamentos de comunicação e sistemas mecânicos de alta precisão.Podem isolar eficazmente as vibrações externas e os choques, assegurando a estabilidade e a fiabilidade do funcionamento do equipamento.e a eficiência de isolamento das vibrações é superior a 90%As suas principais vantagens estão na sua elevada capacidade de carga e no seu design de longa duração.A carga estática de um único conjunto de isoladores de vibração pode atingir 50 kg-200 kg, e a adaptabilidade de carga dinâmica é extremamente forte, atendendo aos rigorosos requisitos de radar, antenas de satélite, equipamentos médicos e outros campos.

A série JGX-0480 adota um projeto de isolamento de vibração omnidirecional, que pode absorver energia de vibração em direções horizontais, verticais e múltiplas,Reduzir a degradação do desempenho do equipamento causada pela ressonânciaO revestimento do produto é feito de liga de alumínio resistente à corrosão e a superfície é tratada com anodização, adaptando-se a ambientes extremos de -50°C a +120°C. O nível de protecção é IP65,garantir um trabalho estável a longo prazo em condições adversas, como umidade e sal.

Isoladores de vibração de fios de arame JGX-0480A-72A de alto desempenho para instrumentos de precisão e sistemas mecânicos de alta precisão 0

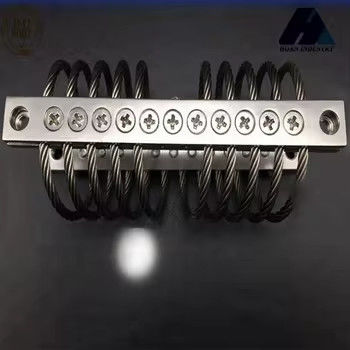

Opções de montagem

Isoladores de vibração de fios de arame JGX-0480A-72A de alto desempenho para instrumentos de precisão e sistemas mecânicos de alta precisão 1

Parâmetro de tamanho:

Modelo	- Sim. - Sim.30	¢W ¢	Peso unitário	Opções de montagem	Através do buraco (mm)	Fios(mm)	C'sink(°)
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6×1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Ficha técnica:

Carga vertical

- Não, não.	Modelo	Carga estática máxima ((N)	Deformação máxima(mm)	Rigidez por vibração (KN/m)	Rigidez de impacto ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

Carga direcional de 45 °:

Isoladores de vibração de fios de arame JGX-0480A-72A de alto desempenho para instrumentos de precisão e sistemas mecânicos de alta precisão 3

- Não, não.	Modelo	Carga estática máxima(N)	Deformação máxima(mm)	Rigidez por vibração(KN/m)	Rigidez de impacto(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Carga lateral:

Isoladores de vibração de fios de arame JGX-0480A-72A de alto desempenho para instrumentos de precisão e sistemas mecânicos de alta precisão 4

- Não, não.	Modelo	Carga estática máxima(N)	Carga estática máxima(N)	Rigidez por vibração(KN/m)	Rigidez de impacto(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

* Material das barras de montagem *
Aço inoxidável ou alumínio pode ser selecionado

* Tratamento de superfície Seleção de barras de montagem de alumínio *
Anodização branca: O tratamento de superfície para tornar a superfície de alumínio mais dura do que ela mesma.É o tratamento de superfície normal das barras de montagem de alumínio

Anodizamento duro: O tratamento de superfície para tornar as barras de montagem de alumínio muito mais duras do que a forma anodizada branca.A cor das barras de montagem de alumínio anodizado duro é mais escuro do que o branco anodizing maneiraUtilização especial para exigências complexas ou especiais das condições de trabalho de utilização de isoladores de fios de arame.
