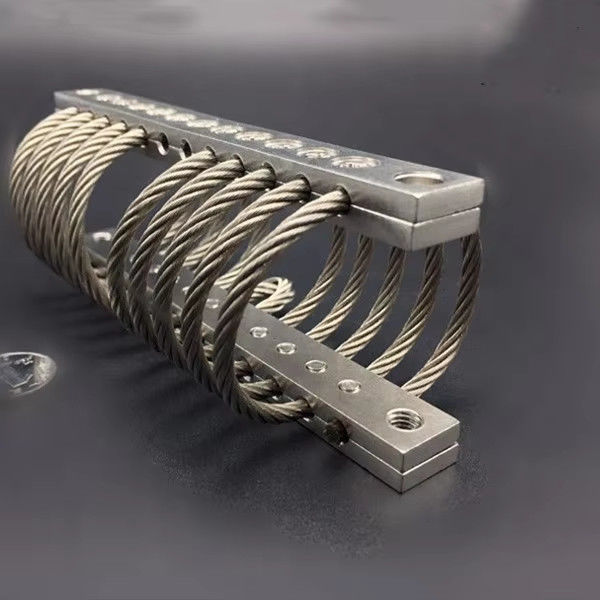

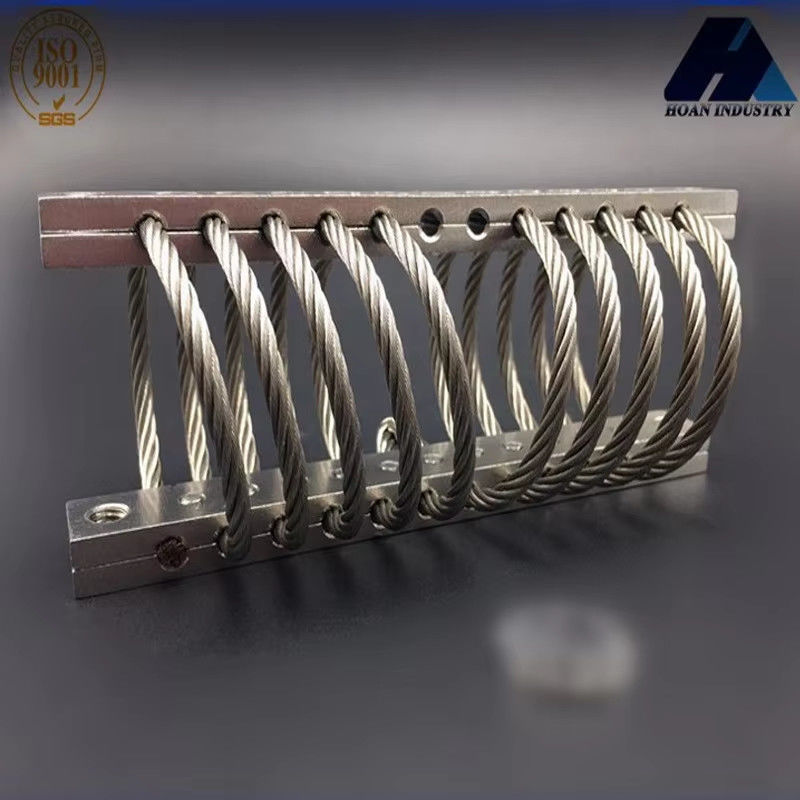

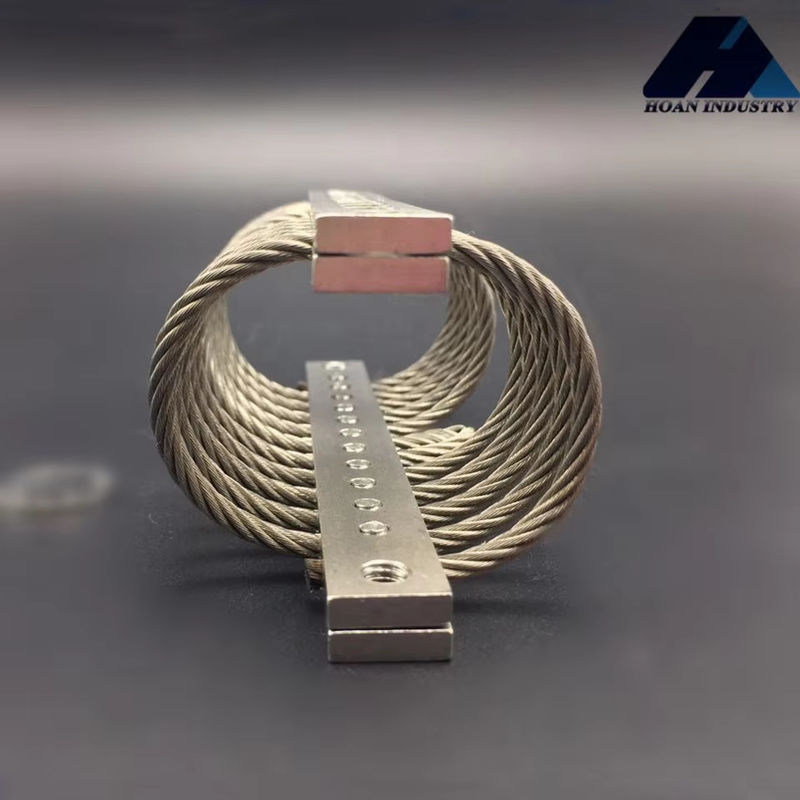

Name: JGX-0240A-4A Isolador de vibração de corda de arame com projeto flexível e modular para isolamento de vibração multidirecional
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0240A-4A
Availability: InStock

Para casa > produtos > Isolador de vibração da corda de fio >

JGX-0240A-4A Isolador de vibração de corda de arame com projeto flexível e modular para isolamento de vibração multidirecional

Isolador de vibração multidirecional

Isolador de vibração de linha de arame modular

Isolador de vibração flexível de fio de corda

Lugar de origem:

China

Marca:

Hoan

Certificação:

ISO9001:2015

Número do modelo:

JGX-0240A-4A

Contacte-nos

Solicite um orçamento

JGX-0240A-4A Isolador de vibração de corda de arame com projeto flexível e modular para isolamento de vibração multidirecional

Detalhes do produto

Construção da costa:

7x19

Faixa de frequência de vibração:

10 Hz a 100 Hz

Formato de desenho:

DWG e PDF

Estilo de design:

Indústria

Aplicações:

pequenos dispositivos

Orifícios de montagem:

Tamanho:

Para fazer à máquina

Temperatura de trabalho:

-55 ~ +120

Diâmetro:

1 polegada

Características:

Frequência de trabalho ampla, longa vida útil

Faixa de carga:

5,6KG

Relação de compressão:

1.2:1

Características:

Ancorando furos; Óleo Resis

Absorção de choque:

- Sim, sim.

Destacar:

Isolador de vibração multidirecional

Isolador de vibração de linha de arame modular

Isolador de vibração flexível de fio de corda

Termos de pagamento e envio

Quantidade de ordem mínima

4 piões

Tempo de entrega

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

4,pênsio,7

PRODUTOS CONEXOS

Vídeo

JGX-0320A-12A Isolador de vibração de corda de arame com regulação automática de amortecimento para controlo constante das vibrações

Obtenha o melhor preço

Vídeo

JGX-0320A-13.5A Isolador de vibração de corda de arame com excelentes características elásticas e de amortecimento

Obtenha o melhor preço

JGX-0320A-14.5A Isolador de vibração Diminuição efetiva de 0,5 para ambiente de trabalho estável e dados de medição precisos

Obtenha o melhor preço

Vídeo

JGX-0320A-16A Isoladores de vibração de fios de arame para sistemas de navegação

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

Série JGX-0240

No campo da vibração e controlo de choques, os isoladores de vibração de corda de arame da Xi'an Hoan Microwave Co., Ltd., com a sua qualidade militar e excelente desempenho,tornaram-se os "guardiões invisíveis" dos equipamentos de pontaEste produto é precisamente enrolado com cordas especiais de aço inoxidável. Através de um design de rigidez não linear exclusivo, pode absorver eficazmente vibrações de alta frequência e amortecer impactos fortes.fornecendo proteção integral para instrumentos de precisão, equipamentos aeroespaciais e equipamentos industriais de ponta.

Em comparação com os isoladores de vibração tradicionais de borracha ou mola, os isoladores de vibração de corda de fio da Hoan Microwave têm as características de resistência à corrosão, resistência ao envelhecimento,e forte adaptabilidade ao ambientePodem operar de forma estável em ambientes extremos que variam de -60°C a 200°C. O seu projecto modular suporta isolamento de vibrações multidireccionais e são flexíveis de instalar,reduzir significativamente a perda de precisão do equipamento ou encurtá-lo devido a vibraçõesQuer se trate de cargas úteis por satélite, radares embarcados ou scanners médicos de tomografia computadorizada, as soluções de isolamento de vibração da Hoan Microwave podem proporcionar aos clientes um nível "silencioso" de garantia de segurança.

Curva de carga estática

JGX-0240A-4A Isolador de vibração de corda de arame com projeto flexível e modular para isolamento de vibração multidirecional 0

- Não, não.	Modelo	Carga estática máxima (kg)	Deformação máxima (mm)	KV ((Vibração) (KN/m)	KS (choque) (KNm)
1	JGX-0240A-8.6A	8.6	8.6	65	40
2	JGX-0240A-7.7A	7.7	10.7	51	30
3	JGX-0240A-6.3A	6.3	13.7	37	19
4	JGX-0240A-4.5A	4.5	17.8	23	11
5	JGX-0240A-4A	4.0	20.8	18	7.9
6	JGX-0240A-3.6A	3.6	22.9	16	7.0

JGX-0240A-4A Isolador de vibração de corda de arame com projeto flexível e modular para isolamento de vibração multidirecional 1

- Não, não.	Modelo	Carga estática máxima (kg)	Deformação máxima (mm)	KV ((Vibração) (KN/m)	KS (choque) (KNm)
1	JGX-0240A-8.6A	6.3	12.7	38	20
2	JGX-0240A-7.7A	5.4	15.7	28	14
3	JGX-0240A-6.3A	4.5	18.8	21	9.6
4	JGX-0240A-4.5A	3.7	25.9	13	5.6
5	JGX-0240A-4A	3.2	27.9	11	4.4
6	JGX-0240A-3.6A	2.8	32.0	9.6	3.5

JGX-0240A-4A Isolador de vibração de corda de arame com projeto flexível e modular para isolamento de vibração multidirecional 2

- Não, não.	Modelo	Carga estática máxima (kg)	Deformação máxima (mm)	KV ((Vibração) (KN/m)	KS (choque) (KNm)
1	JGX-0240A-8.6A	4.5	9.7	24	24
2	JGX-0240A-7.7A	4.1	11.7	18	18
3	JGX-0240A-6.3A	3.2	13.7	12	12
4	JGX-0240A-4.5A	2.8	18.8	7.0	7.0
5	JGX-0240A-4A	2.2	21.8	5.3	5.3
6	JGX-0240A-3.6A	1.8	23.9	4.4	4.4

Tabela de parâmetros de dimensão

JGX-0240A-4A Isolador de vibração de corda de arame com projeto flexível e modular para isolamento de vibração multidirecional 3

Modelo	Altura ((mm) ± 15	Largura (mm)	Peso (aproximadamente) ((kg)	Instalação Opções	Através do buraco (mm)	Fios (mm)	C'sink (°)
JGX-0240A-8.6A	23	28	0.102	B, D, E	Ø5,6±0.13	M5×0.8	90
JGX-0240A-7.7A	25	30	0.119	A, B, C, D, E, S
JGX-0240A-6.3A	28	33	0.119
JGX-0240A-4.5A	33	38	0.119
JGX-0240A-4A	36	41	0.119
JGX-0240A-3.6A	38	43	0.152

JGX-0240A-4A Isolador de vibração de corda de arame com projeto flexível e modular para isolamento de vibração multidirecional 4
