Isolador de vibração de fio de corda Minimizar a transmissão de vibração em sistemas mecânicos JWL

Número do modelo:	J.W.L
Quantidade mínima:	10
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Destacar:

Sistemas Mecânicos Isolador de Vibração de Cabo de Arame

JWL Isolador de Vibração de Cabo de Arame

Descrição do produto

Resumo:
Um isolador de picos não ressonantes é um dispositivo utilizado para reduzir a transmissão de vibrações em sistemas mecânicos.Impedem que as vibrações se propaguem no sistema dissipando ou convertendo a energia das vibrações em outras formas.Este tipo de isolador é geralmente composto por componentes como molas, amortecedores ou blocos de massa,que possam reduzir eficazmente o impacto das vibrações estruturais no ambiente circundante ou noutros componentes mecânicos.

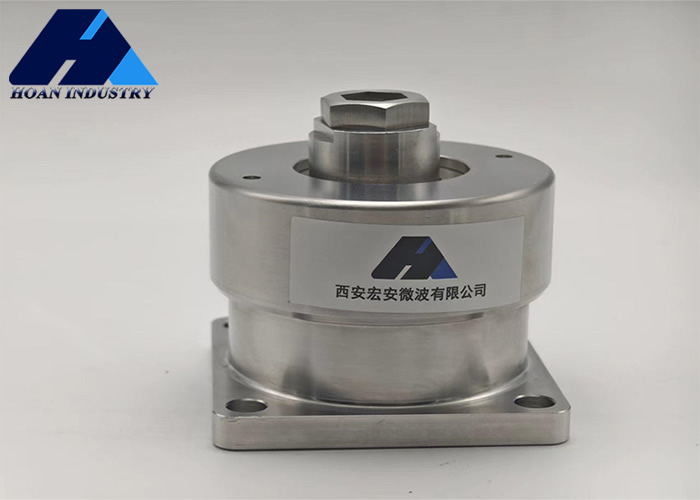

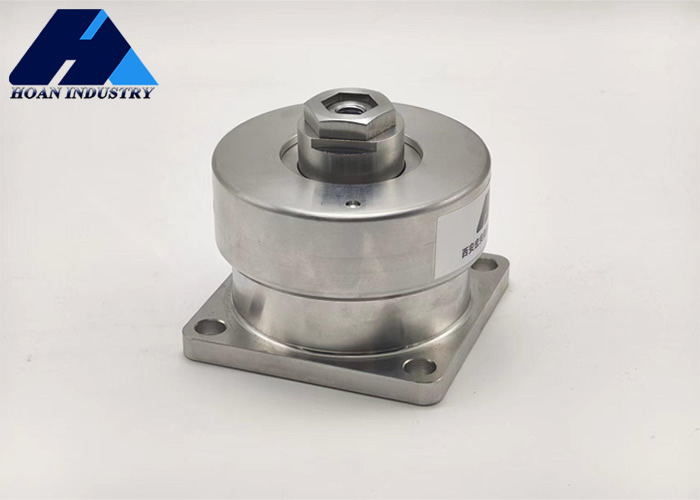

Isolador de vibração de fio de corda Minimizar a transmissão de vibração em sistemas mecânicos JWL 0

Desempenho do isolante de vibração:

Modelo

Carga nominal (N)

Distância de carga ((N)

Frequência naturalfn≤(Hz)

Altura de trabalho de carga
Ho ± 1 mm

Deslocamento limite
(mm)

Relação máxima de transmissão das vibrações v ≤

Ensaio de resistência ao impacto

Peso da unidade
≤ (g)

A vida

vertical

horizontal

上

下

δ1

δ2

δ3

JWL-6	60	52	78	5.0	60	7	10	3.5	1.3	0.7	10
JWL-8	80	64	96
JWL-10	100	80	120
JWL-15	150	120	180
JWL-16	160	128	192	5.0	68	8	10	3.5	1.3	0.6	10
JWL-20	200	160	240
JWL-25	250	200	300
JL-30	300	240	360
JWL-35	350	280	420	5.5	90	10	16	5.5	1.3	0.6	10
JWL-40	400	320	480
JWL-50	500	400	600
JWL-60	600	480	720
JWL-70	700	560	840
JWL-80	800	640	960
JWL-90	900	720	1080
JWL-100	1000	800	1200
JWL-120	1200	960	1440

Parâmetro dimensional

Modelo	Tamanho da instalação ((mm)			Dimensão global ((mm)
	B	M	d	A	C	¥1	H₀	H₁	H₂
JWL-615	54	8	6.5	64	28.5	65	60	49	6
JWL-1630	58	8	6.5	68	30	71	68	57	6
JWL-35?? 120	77	12	8.5	94	44	94	90	69	10

Característica:
1. Ampla aplicabilidade: pode ser utilizado para vários sistemas e estruturas mecânicas, incluindo edifícios, pontes, veículos, etc.
2Isolamento de vibrações eficiente: pode reduzir eficazmente a transmissão de vibrações e minimizar o impacto do sistema no ambiente circundante ou em outros componentes.
3. Regulavel: pode adaptar-se a diferentes frequências e amplitudes de vibração ajustando os seus componentes, tais como a rigidez da mola ou o coeficiente de amortecimento do amortecedor.
4Durabilidade: Geralmente tem uma longa vida útil e pode funcionar de forma contínua e estável.
5Conservação de energia e protecção do ambiente: Ao dissipar a energia das vibrações ou convertê-la em outras formas, ajuda a poupar energia e a reduzir o impacto ambiental.
Aplicação:
1. Isolamento de vibração de estruturas de edifícios: utilizado para impedir a transmissão de vibrações de estruturas de edifícios ou pontes sob excitações externas como terremotos ou vento,e reduzir os danos aos edifícios.
2Isolamento de vibração de equipamentos mecânicos: utilizado em navios, veículos aeroespaciais, automóveis, comboios e outros veículos de transporte, bem como equipamentos de fábrica,para reduzir o ruído e os danos causados pelas vibrações do equipamento mecânico.
3- Isolamento de vibrações para dispositivos electrónicos: utilizado para proteger instrumentos de precisão, equipamentos ópticos, equipamentos de produção de semicondutores e outros equipamentos sensíveis às vibrações,assegurar o seu funcionamento normal.
4- Engenharia de prevenção de desastres sísmicos: nas zonas propensas a terremotos,A instalação de isoladores de picos não ressonantes pode reduzir a transmissão de vibrações das estruturas dos edifícios e melhorar a sua resistência sísmica
