Lugar de origem:
China
Número do modelo:
JWH
Vídeo
Vídeo
Vídeo
Vídeo
Desempenho do isolante de vibração:
| Modelo | Carga nominal (N) | Distância de carga ((N) | Frequência naturalfn≤(Hz) |
Altura de trabalho de carga Ho ± 1 mm |
Deslocamento limite (mm) |
Relação máxima de transmissão das vibrações v ≤ | Ensaio de resistência ao impacto |
Peso da unidade ≤ (g) |
A vida |
|||
|
vertical |
horizontal |
|||||||||||
| 上 | 下 | |||||||||||
| δ1 | δ2 | δ3 | ||||||||||
| JBJ-2.0 | 20 | 15 | 25 | 7 | 5 | 8 | 3.5 | 1.5 | 0.6 | 10 |
| JBJ-3.5 | 35 | 30 | 40 | |||||||
| JBJ-4.5 | 45 | 35 | 55 | |||||||
| JBJ-6.0 | 60 | 55 | 75 | |||||||
| JBJ-8.0 | 80 | 64 | 96 | 7 | 8 | 14 | 5 | 1.5 | 0.6 | |
| JBJ-10 | 100 | 80 | 120 | |||||||
| JBJ-12 | 120 | 96 | 144 | |||||||
| JBJ-15 | 150 | 120 | 180 | |||||||

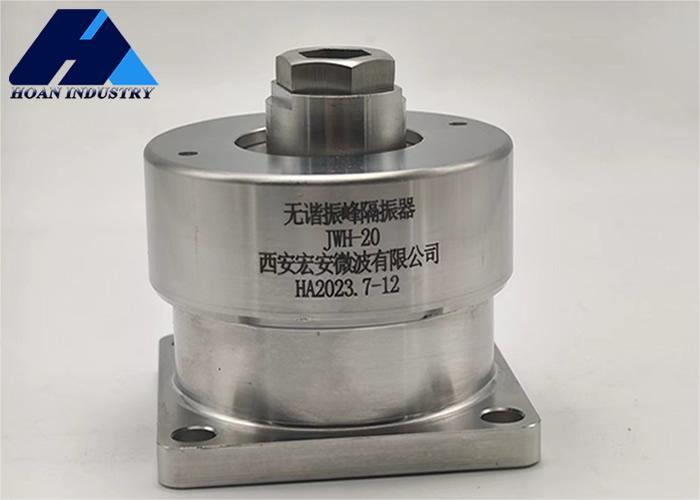

| JWH-20 | 200 | 160 | 240 | |||||||
| JWH-25 | 250 | 200 | 300 | |||||||
| JWH-30 | 300 | 250 | 350 | 6 | 10 | 14 | 5 | 1.5 | 0.6 | |
| JWH-45 | 400 | 330 | 520 | |||||||
| JWH-60 | 600 | 480 | 720 | |||||||
| JWH-80 | 800 | 700 | 900 | |||||||
| JWH-100 | 1000 | 850 | 1150 |
Parâmetro dimensional
| Modelo | Tamanho da instalação | Dimensão global mm | |||||||
| A | d | M | B | C | D | H | H1 | H2 | |
| JWH-2.0JWH-6.0 | 40 | 4.2 | 5 | 50 | 16 | 48 | 51 | 40 | 6 |
| A partir de 1 de janeiro de 2015 | 63 | 8.5 | 8 | 78 | 24 | 79 | 72 | 57 | 8 |
| Capacidade de produção: | 77 | 8.5 | 12 | 94 | 34 | 94 | 85 | 70 | 10 |
Característica:
1. Ampla aplicabilidade: pode ser utilizado para vários sistemas e estruturas mecânicas, incluindo edifícios, pontes, veículos, etc.
2Isolamento de vibrações eficiente: pode reduzir eficazmente a transmissão de vibrações e minimizar o impacto do sistema no ambiente circundante ou em outros componentes.
3. Regulavel: pode adaptar-se a diferentes frequências e amplitudes de vibração ajustando os seus componentes, tais como a rigidez da mola ou o coeficiente de amortecimento do amortecedor.
4Durabilidade: Geralmente tem uma longa vida útil e pode funcionar de forma contínua e estável.
5Conservação de energia e protecção do ambiente: Ao dissipar a energia das vibrações ou convertê-la em outras formas, ajuda a poupar energia e a reduzir o impacto ambiental.
Aplicação:
1. Isolamento de vibração de estruturas de edifícios: utilizado para impedir a transmissão de vibrações de estruturas de edifícios ou pontes sob excitações externas como terremotos ou vento,e reduzir os danos aos edifícios.
2Isolamento de vibração de equipamentos mecânicos: utilizado em navios, veículos aeroespaciais, automóveis, comboios e outros veículos de transporte, bem como equipamentos de fábrica,para reduzir o ruído e os danos causados pelas vibrações do equipamento mecânico.
3- Isolamento de vibrações para dispositivos electrónicos: utilizado para proteger instrumentos de precisão, equipamentos ópticos, equipamentos de produção de semicondutores e outros equipamentos sensíveis às vibrações,assegurar o seu funcionamento normal.
4- Engenharia de prevenção de desastres sísmicos: nas zonas propensas a terremotos,A instalação de isoladores de picos não ressonantes pode reduzir a transmissão de vibrações das estruturas dos edifícios e melhorar o seu desempenho sísmico.
5Campo aeroespacial: amplamente utilizado em equipamentos aeroespaciais, como naves espaciais e satélites, para ajudar a reduzir o impacto da vibração em equipamentos e cargas.
