Descrição do produto

Resumo:
O isolador de fio de linha (JGX) é um dispositivo de isolamento comum, geralmente composto por vários fios de linha e componentes de suporte fixos em ambas as extremidades.A sua função principal é reduzir ou eliminar as vibrações e forças de impacto transmitidas para edifícios ou equipamentos mecânicos através da flexibilidade e elasticidade da corda de arame de aço, protegendo assim o equipamento e melhorando a estabilidade do ambiente de trabalho.

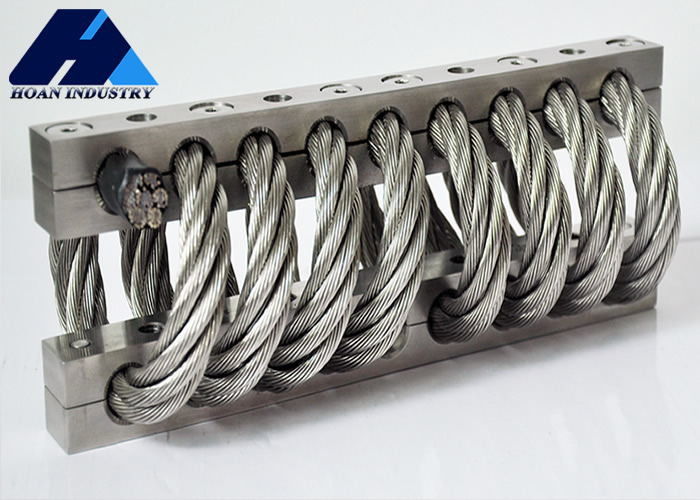

JGX-1598 Compacto Isolador de Cordas de Arame O Última Solução de Controle de Choque de Vibração 0

Opções de montagem

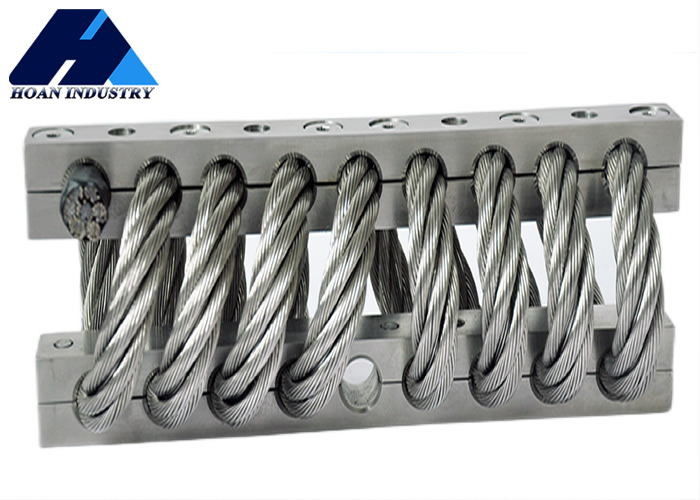

JGX-1598 Compacto Isolador de Cordas de Arame O Última Solução de Controle de Choque de Vibração 1

Parâmetro de tamanho:

Modelo

- Sim. - Sim.30

¢W ¢

Peso unitário

Opções de montagem

Por um buraco.(mm)

Fios(mm)

C'sink

JGX-1598D-657B	89	102	3	C, D	11 + 0,13 - 0.38	M10×1.5	90
JGX-1598D-557B	99	112	3.2	A, B, C, D, E, S
JGX-1598D-515B	102	121	3.4
JGX-1598D-428B	109	135	3.7
JGX-1598D-358B	119	152	4
JGX-1598D-324B	127	165	4.31
JGX-1598D-285B	135	178	4.63

Carga vertical

Número da curva

Modelo

Carga estática máxima ((N)

Deformação máxima(mm)

Rigidez por vibração

KN/m)

Rigidez de impacto ((KN/m)

1	JGX-1598D-657B	657	31.8	1676	849
2	JGX-1598D-557B	557	38.1	1259	609
3	JGX-1598D-515B	515	41.9	1105	504
4	JGX-1598D-428B	428	49.5	821	356
5	JGX-1598D-358B	358	58.4	616	252
6	JGX-1598D-324B	324	67.3	511	196
7	JGX-1598D-285B	285	73.7	427	159

Carga direcional de 45 °:

JGX-1598 Compacto Isolador de Cordas de Arame O Última Solução de Controle de Choque de Vibração 3

Número da curva

Modelo

Carga estática máxima(N)

Deformação máxima(mm)

Rigidez por vibração(KN/m)

Rigidez de impacto(KN/m)

1	JGX-1598D-657B	463.0	45.7	951	419
2	JGX-1598D-557B	406.2	54.6	741	305
3	JGX-1598D-515B	365.4	59.7	627	250
4	JGX-1598D-428B	304.1	71.1	468	177
5	JGX-1598D-358B	254.2	83.8	350	124
6	JGX-1598D-324B	229.2	94.0	285	98
7	JGX-1598D-285B	201.9	101.6	238	81

Carga lateral:

JGX-1598 Compacto Isolador de Cordas de Arame O Última Solução de Controle de Choque de Vibração 4

Número da curva

Modelo

Carga estática máxima(N)

Rigidez por vibração(KN/m)

Rigidez de impacto(KN/m)

1	JGX-1598D-657B	358.6	34.3	524	524
2	JGX-1598D-557B	308.7	40.6	375	375
3	JGX-1598D-515B	267.8	43.2	308	308
4	JGX-1598D-428B	217.9	52.1	215	215
5	JGX-1598D-358B	154.3	61.0	152	152
6	JGX-1598D-324B	124.8	69.9	123	123
7	JGX-1598D-285B	99.9	76.2	98	98

1. Desempenho de isolamento de vibração eficiente: os isoladores de corda de arame de aço podem absorver e reduzir efetivamente a transmissão de vibração, isolando efetivamente as fontes de vibração.
2. Forte durabilidade: O isolador de corda de aço é feito de corda de aço durável, que tem uma longa vida útil e pode operar de forma estável em ambientes adversos.
3. Ajustável: Os isoladores de fios de aço podem geralmente ser ajustados de acordo com as necessidades reais para satisfazer os requisitos de isolamento de diferentes ocasiões.
4Instalação fácil: a instalação de isoladores de fios é relativamente simples e pode ser personalizada de acordo com cenários e requisitos específicos de instalação.
Aplicação:
1Estrutura do edifício
2Equipamento industrial
3. Pontes
4- Gasoduto.
