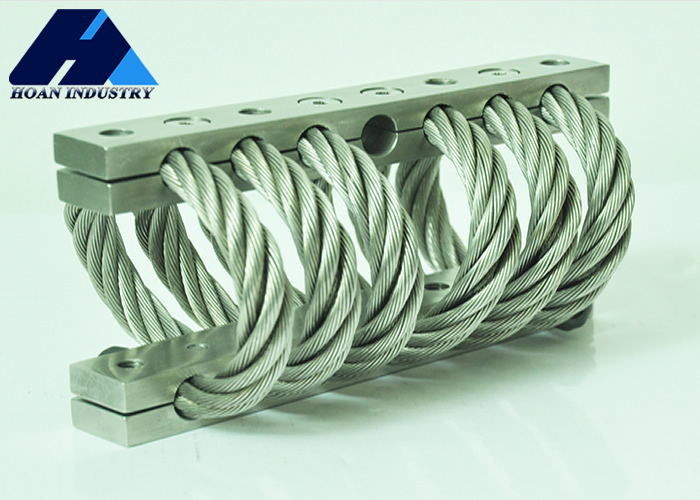

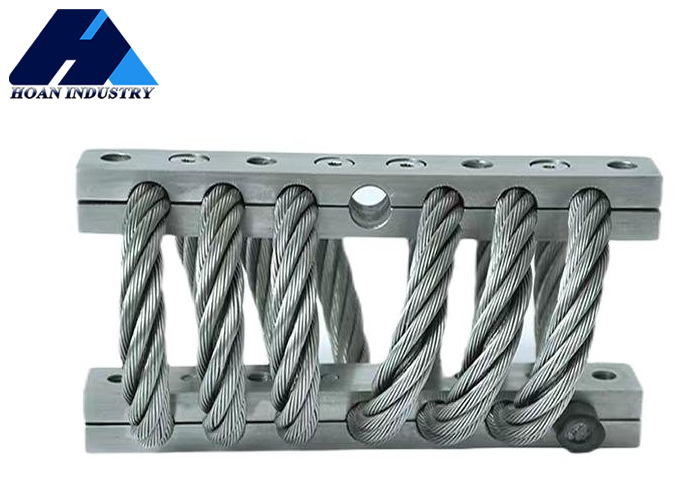

Isolador de corda de fio compacto JGX-1276 Solução superior para controle de choque de vibração

Isolador de corda de fio compacto JGX-1276 Solução superior para controle de choque de vibração

Número do modelo:	JGX-1276
Quantidade mínima:	10
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Destacar:

Isolador de fios de arame compacto

JGX-1276 Isolador de fios de arame

Isolador da corda de fio do controle de choque de vibração

Descrição do produto

Resumo:
O isolador de fio de linha (JGX) é um dispositivo de isolamento comum, geralmente composto por vários fios de linha e componentes de suporte fixos em ambas as extremidades.A sua função principal é reduzir ou eliminar as vibrações e forças de impacto transmitidas para edifícios ou equipamentos mecânicos através da flexibilidade e elasticidade da corda de arame de aço, protegendo assim o equipamento e melhorando a estabilidade do ambiente de trabalho.

Isolador de corda de fio compacto JGX-1276 Solução superior para controle de choque de vibração 0

Opções de montagem

Isolador de corda de fio compacto JGX-1276 Solução superior para controle de choque de vibração 1

Parâmetro de tamanho:

Modelo

- Sim. - Sim.30

¢W ¢

Peso unitário

Opções de montagem

Por um buraco.(mm)

Fios(mm)

JGX-1276D-278B	76	92	1.36	A, B, C, D, E, S	- 9,0 + 0,13 - 0.38	M8×1.25	90
JGX-1276D-233B	83	102	1.43
JGX-1276D-220B	89	105	1.50
JGX-1276D-176B	95	121	1.67
JGX-1276D-149B	108	133	1.81
JGX-1276D-130B	124	144	2.02
JGX-1276D-115B	137	156	2.18
JGX-1276D-92B	155	180	2.31

Carga vertical

Número da curva

Modelo

Carga estática máxima ((N)

Deformação máxima(mm)

Rigidez por vibração

KN/m)

Rigidez de impacto ((KN/m)

1	JGX-1276D-278B	278	32.0	716	352
2	JGX-1276D-233B	233	38.1	531	249
3	JGX-1276D-220B	220	43.2	461	208
4	JGX-1276D-176B	176	48.8	343	147
5	JGX-1276D-149B	149	59.9	256	103
6	JGX-1276D-130B	130	74.7	196	72
7	JGX-1276D-115B	115	85.9	154	54
8	JGX-1276D-92B	92	102.6	111	37

Carga direcional de 45 °:

Isolador de corda de fio compacto JGX-1276 Solução superior para controle de choque de vibração 3

Número da curva

Modelo

Carga estática máxima(N)

Deformação máxima(mm)

Rigidez por vibração(KN/m)

Rigidez de impacto(KN/m)

1	JGX-1276D-278B	197.4	44.7	405	177
2	JGX-1276D-233B	165.7	52.8	298	126
3	JGX-1276D-220B	156.6	61.0	263	105
4	JGX-1276D-176B	124.8	68.6	194	74
5	JGX-1276D-149B	106.6	84.8	144	51
6	JGX-1276D-130B	93.1	105.7	110	37
7	JGX-1276D-115B	81.7	121.9	88	28
8	JGX-1276D-92B	63.6	144.8	62	19

Carga lateral:

Isolador de corda de fio compacto JGX-1276 Solução superior para controle de choque de vibração 4

Número da curva

Modelo

Carga estática máxima(N)

Rigidez por vibração(KN/m)

Rigidez de impacto(KN/m)

1	JGX-1276D-278B	152.0	33.0	221	221
2	JGX-1276D-233B	124.8	40.1	156	156
3	JGX-1276D-220B	115.7	45.2	130	130
4	JGX-1276D-176B	93.1	50.8	91	91
5	JGX-1276D-149B	61.3	56.9	60	60
6	JGX-1276D-130B	45.4	77.7	46	46
7	JGX-1276D-115B	34.1	90.9	33	33
8	JGX-1276D-92B	22.7	107.7	23	23

1. Desempenho de isolamento de vibração eficiente: os isoladores de corda de arame de aço podem absorver e reduzir efetivamente a transmissão de vibração, isolando efetivamente as fontes de vibração.
2. Forte durabilidade: O isolador de corda de aço é feito de corda de aço durável, que tem uma longa vida útil e pode operar de forma estável em ambientes adversos.
3. Ajustável: Os isoladores de fios de aço podem geralmente ser ajustados de acordo com as necessidades reais para satisfazer os requisitos de isolamento de diferentes ocasiões.
4Instalação fácil: a instalação de isoladores de fios é relativamente simples e pode ser personalizada de acordo com cenários e requisitos específicos de instalação.
Aplicação:
1Estrutura do edifício
2Equipamento industrial
3. Pontes
4- Gasoduto.
