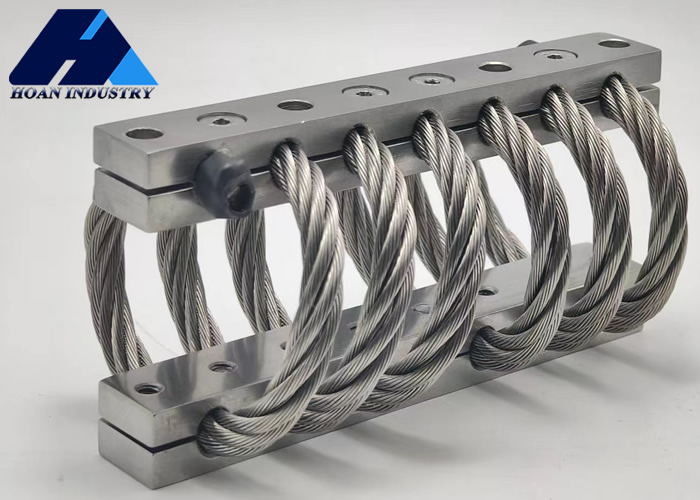

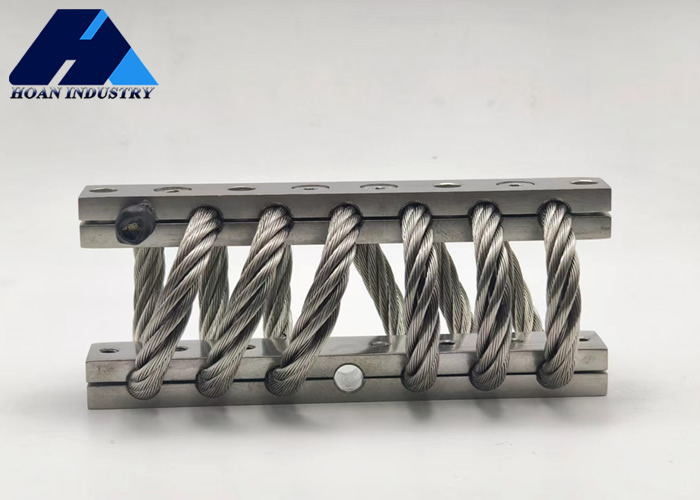

Controle de choque de vibração JGX-0956 Isolador de fio de arame compacto

Controle de choque de vibração JGX-0956 Isolador de fio de arame compacto

Número do modelo:	JGX-0956
Quantidade mínima:	10
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Destacar:

Controle de choque de vibração Isolador de corda de arame

Vibration Shock Control Wire Rope Isolator

Descrição do produto

Resumo:
O isolador de fio de linha (JGX) é um dispositivo de isolamento comum, geralmente composto por vários fios de linha e componentes de suporte fixos em ambas as extremidades.A sua função principal é reduzir ou eliminar as vibrações e forças de impacto transmitidas para edifícios ou equipamentos mecânicos através da flexibilidade e elasticidade da corda de arame de aço, protegendo assim o equipamento e melhorando a estabilidade do ambiente de trabalho.

Opções de montagem

Controle de choque de vibração JGX-0956 Isolador de fio de arame compacto 0

Parâmetro de tamanho:

Modelo

- Sim. - Sim.30

¢W ¢

Peso unitário

Opções de montagem

Por um buraco.(mm)

Fios(mm)

JGX-0956D-110A	71	84	1.245	A, B, C, D, E, S	- 9,0 + 0,13 - 0.38	M6×1.0	90
JGX-0956D-104A	74	89	1.275
JGX-0956D-80A	76	105	1.350
JGX-0956D-75A	83	108	1.425
JGX-0956D-72A	89	108	1.470
JGX-0956D-40A	105	121	1.605
JGX-0956D-32A	108	140	1.680

Ficha técnica:

Carga vertical

Número da curva

Modelo

Carga estática máxima ((N)

Deformação máxima(mm)

Rigidez por vibração

KN/m)

Rigidez de impacto ((KN/m)

1	JGX-0956D-110A	110	34.0	275	135
2	JGX-0956D-104A	104	37.1	240	114
3	JGX-0956D-80A	80	40.1	180	84
4	JGX-0956D-75A	75	44.7	154	68
5	JGX-0956D-72A	72	49.8	137	60
6	JGX-0956D-40A	40	66.0	65	25
7	JGX-0956D-32A	32	68.1	51	19

Carga direcional de 45 °:

Controle de choque de vibração JGX-0956 Isolador de fio de arame compacto 2

Número da curva

Modelo

Carga estática máxima(N)

Deformação máxima(mm)

Rigidez por vibração(KN/m)

Rigidez de impacto(KN/m)

1	JGX-0956D-110A	90.8	47.8	177	77
2	JGX-0956D-104A	84.0	51.8	156	67
3	JGX-0956D-80A	68.1	55.9	120	49
4	JGX-0956D-75A	63.6	63.0	103	40
5	JGX-0956D-72A	61.3	71.1	92	35
6	JGX-0956D-40A	34.8	91.9	44	16
7	JGX-0956D-32A	28.6	95.0	36	12

Carga lateral:

Controle de choque de vibração JGX-0956 Isolador de fio de arame compacto 3

Número da curva

Modelo

Carga estática máxima(N)

Rigidez por vibração(KN/m)

Rigidez de impacto(KN/m)

1	JGX-0956D-110A	70.3	36.1	98	98
2	JGX-0956D-104A	65.8	39.1	84	84
3	JGX-0956D-80A	49.9	42.2	58	58
4	JGX-0956D-75A	47.7	47.2	49	49
5	JGX-0956D-72A	45.4	52.8	44	44
6	JGX-0956D-40A	20.4	68.1	20	20
7	JGX-0956D-32A	15.9	71.1	15	15

Característica:
1. Desempenho de isolamento de vibração eficiente: os isoladores de corda de arame de aço podem absorver e reduzir efetivamente a transmissão de vibração, isolando efetivamente as fontes de vibração.
2. Forte durabilidade: O isolador de corda de aço é feito de corda de aço durável, que tem uma longa vida útil e pode operar de forma estável em ambientes adversos.
3. Ajustável: Os isoladores de fios de aço podem geralmente ser ajustados de acordo com as necessidades reais para satisfazer os requisitos de isolamento de diferentes ocasiões.
4Instalação fácil: a instalação de isoladores de fios é relativamente simples e pode ser personalizada de acordo com cenários e requisitos específicos de instalação.
Aplicação:
1Estrutura do edifício
2Equipamento industrial
3. Pontes
4- Gasoduto.
