Descrição do produto

Resumo:

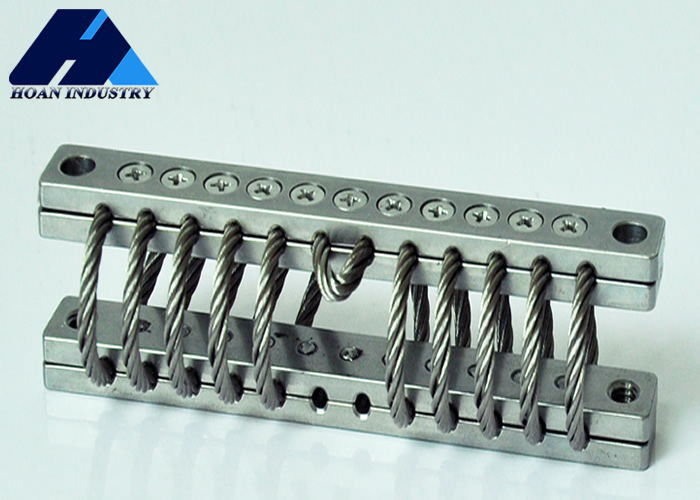

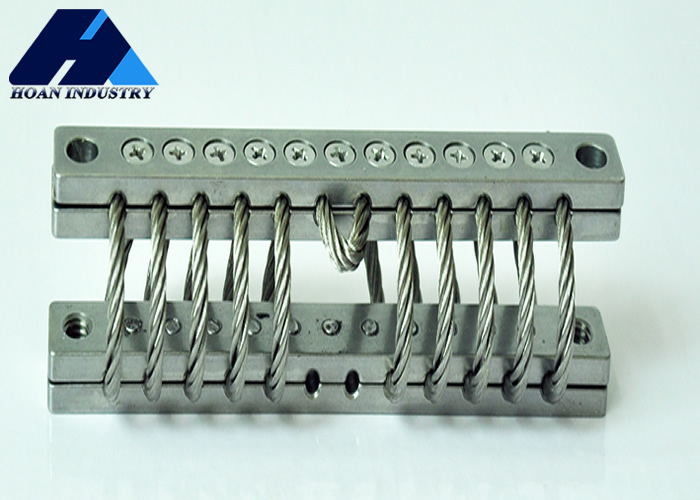

O isolador de fio de linha (JGX) é um dispositivo de isolamento comum, geralmente composto por vários fios de linha e componentes de suporte fixos em ambas as extremidades.A sua função principal é reduzir ou eliminar a vibração e a força de impacto transmitida a edifícios ou equipamentos mecânicos através da flexibilidade e elasticidade da corda de arame de aço, protegendo assim o equipamento e melhorando a estabilidade do ambiente de trabalho.

JGX-0320 Solução de controlo de choque de vibração do isolador de corda de arame compacto 0

Opções de montagem

JGX-0320 Solução de controlo de choque de vibração do isolador de corda de arame compacto 1

Parâmetro de tamanho:

Modelo	- Sim. - Sim.5	¢W ¢	Peso unitário	Opções de montagem	Através do buraco(mm)	Fios(mm)	C'sink(°)(°)
JGX-0320D-22A	28	36	0.228	B, D, E	¥6,9±0.13	M6×1.0	90
JGX-0320D-20A	20	38	0.228	A, B, C, D, E, S
JGX-0320D-17A	33	41	0.247
JGX-0320D-16A	36	43	0.247
JGX-0320D-14.5A	38	46	0.247
JGX-0320D-13.5A	41	48	0.285
JGX-0320D-12A	43	51	0.285

Carga vertical

Número da curva	Modelo	Carga estática máxima ((N)	Deformação máxima(mm)	Rigidez por vibração KN/m)	Rigidez de impacto ((KN/m)
1	JGX-0320D-22A	22	9.7	154	91
2	JGX-0320D-20A	20	11.7	124	68
3	JGX-0320D-17A	17	13.7	95	51
4	JGX-0320D-16A	16	16.8	78	39
5	JGX-0320D-14.5A	14.5	18.8	67	32
6	JGX-0320D-13.5A	13.5	21.8	57	25
7	JGX-0320D-12A	12	23.9	46	21

Carga direcional de 45 °:

JGX-0320 Solução de controlo de choque de vibração do isolador de corda de arame compacto 3

Número da curva	Modelo	Carga estática máxima(N)	Deformação máxima(mm)	Rigidez por vibração(KN/m)	Rigidez de impacto(KN/m)
1	JGX-0320D-22A	15.2	13.7	86	46
2	JGX-0320D-20A	14.1	17.3	70	35
3	JGX-0320D-17A	12.0	19.8	53	25
4	JGX-0320D-16A	11.3	23.9	44	20
5	JGX-0320D-14.5A	10.4	26.9	39	16
6	JGX-0320D-13.5A	9.6	31	32	12
7	JGX-0320D-12A	8.6	34	26	11

Carga lateral:

JGX-0320 Solução de controlo de choque de vibração do isolador de corda de arame compacto 4

Número da curva	Modelo	Carga estática máxima(N)	Deformação máxima(mm)	Rigidez por vibração(KN/m)	Rigidez por vibração(KN/m)
1	JGX-0320D-22A	11.3	9.7	56	56
2	JGX-0320D-20A	10.0	11.7	43	43
3	JGX-0320D-17A	9.5	14.7	31	31
4	JGX-0320D-16A	8.7	17.8	25	25
5	JGX-0320D-14.5A	8.2	19.8	19	19
6	JGX-0320D-13.5A	7.2	22.9	16	16
7	JGX-0320D-12A	6.3	25.9	12	12

Característica:
1. Desempenho eficiente de isolamento de vibração: os isoladores de corda de arame de aço podem absorver e reduzir efetivamente a transmissão de vibração, isolando efetivamente as fontes de vibração.
2. Forte durabilidade: O isolador de corda de aço é feito de corda de aço durável, que tem uma longa vida útil e pode operar de forma estável em ambientes adversos.
3. Ajustável: os isoladores de fios de aço podem geralmente ser ajustados de acordo com as necessidades reais para satisfazer os requisitos de isolamento de diferentes ocasiões.
4Instalação fácil: a instalação de isoladores de fios é relativamente simples e pode ser personalizada de acordo com cenários e requisitos específicos de instalação.
Aplicação:
1Estrutura do edifício
2Equipamento industrial
3. Pontes
4- Gasoduto.
