GX Compact Wire Rope Isolator Sua solução para controle de vibração e choque

GX Compact Wire Rope Isolator Sua solução para controle de vibração e choque

Número do modelo:	GX
Quantidade mínima:	10
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Destacar:

Isolador de vibração compacto GX

GX Compact Wire Rope Isolator

Isolador de controlo de choque compacto GX

Descrição do produto

Resumo:
O isolador de corda de arame (GX) é um dispositivo de isolamento de vibração usado em estruturas de edifícios, tipicamente usado para reduzir o impacto de terremotos ou vibrações do vento em edifícios.É geralmente composto de cordas de arame de aço, almofadas de borracha e componentes de suporte, que podem absorver a energia de vibração, reduzir a amplitude de vibração da estrutura do edifício e melhorar o desempenho sísmico e o conforto do edifício.

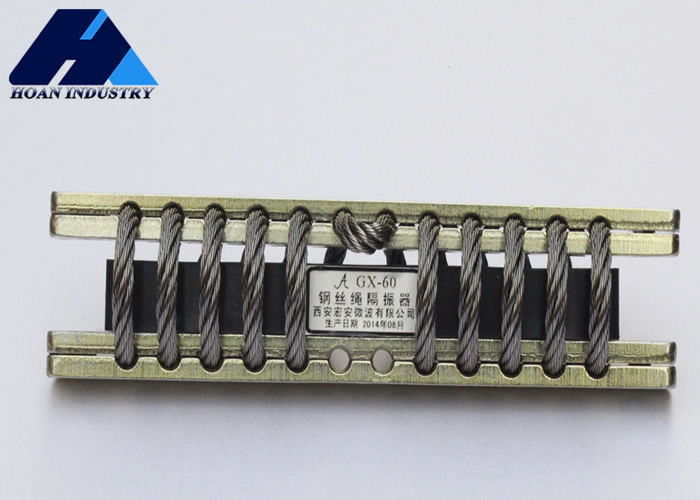

GX Compact Wire Rope Isolator Sua solução para controle de vibração e choque 0

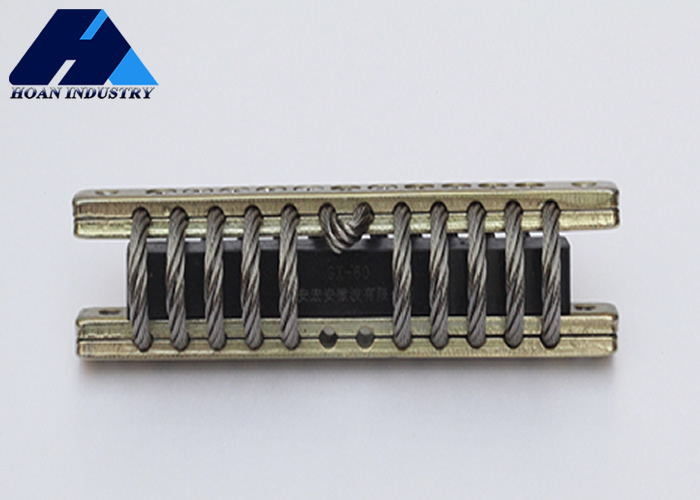

Diagrama da estrutura do produto:

GX Compact Wire Rope Isolator Sua solução para controle de vibração e choque 1

Parâmetro de tamanho:

Modelo	L (mm)	A ± 0.3	H± 1.5	W±1.5	d	Cintos de fio de corda	Tamanho do bloco de borracha
GX-10A (N)	55	49	21	26	M3-7H	6	46128
GX-20A ((N))	84	68	29	35	M5-7H	6	621410
GX-30A (N)	113	97	32.5	40	M5-7H	8	911415
GX-40A ((N)	113	97	32.5	40	M5-7H	8	911415
GX-50A ((N)	113	97	33	40	M5-7H	10	911415
GX-60A ((N)	133	117	31	40	M5-7H	10	108141

Parâmetros técnicos:

Parâmetro técnico	Modelo
	GX-A	GX-AN
Pz Carga nominal ((N)	10 ¢ 60
Deformação	压下
Magnificação de ressonância	≤ 4
Eficiência de alta frequência	≥ 95
Temperatura de funcionamento	-55 ¢+125
Choque ((Ks)	30 g/11 ms	100 g/6 ms
G Pico responde G	≤ 3,5 km/s²

Gráfico da curva de resistência a vibrações e choques:

GX Compact Wire Rope Isolator Sua solução para controle de vibração e choque 2

GX Compact Wire Rope Isolator Sua solução para controle de vibração e choque 3

Característica:
1Capacidade de absorção de vibrações: devido à utilização de materiais como cordas de arame de aço e almofadas de borracha,O GX pode absorver eficazmente a energia de vibração das estruturas de edifícios causada por terremotos ou vibrações do vento, reduzindo o impacto nos edifícios.
2Melhoria do desempenho sísmico: reduzindo a amplitude de vibração, o GX aumenta a resistência sísmica dos edifícios,tornando-os mais capazes de resistir a desastres naturais como terramotos.
3- Melhoria do conforto: reduz a vibração da estrutura do edifício, melhorando assim o conforto no interior do edifício, tornando o ambiente de vida ou de trabalho mais estável e seguro.
4Confiabilidade e Durabilidade: Adotando materiais duráveis e design estrutural, o GX tem alta fiabilidade e durabilidade,Proteção eficaz da estrutura do edifício contra as vibrações externas a longo prazo.
Aplicação:
1Edifícios de grande altura
2. Pontes
3Instalações industriais
