Amortecedor de Borracha JZP-3.0B Design Estrutural com Travamento de Segurança Proporções de Rigidez Axial e Radial Desacopladas

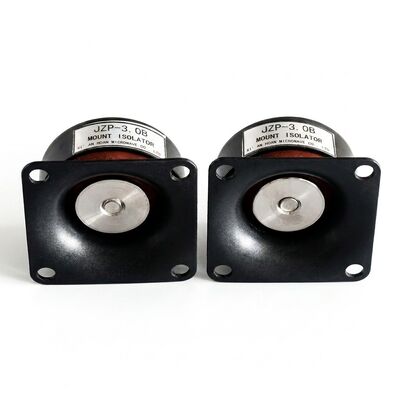

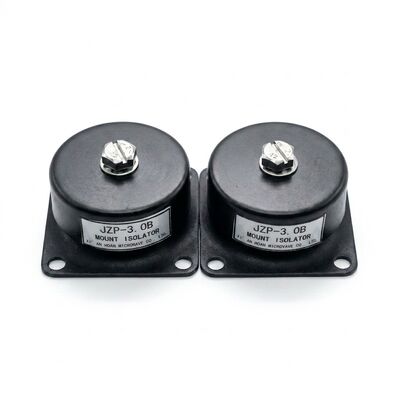

JZP-3.0B Absorvedor de choque de borracha

O JZP-3.0B é um amortecedor de borracha montado da série JZP-B fabricado pela Xi'an Hoan.0 kg e combina um núcleo de mola de aço com um elemento elastomérico moldadoInstalado entre uma fonte de vibração e o seu suporte, absorve os choques e diminui a vibração transmitida, mantendo o ruído transmitido pela estrutura longe dos pisos, dos quadros e das caixas.Os pontos de montagem típicos incluem conjuntos de veículos, máquinas, motores, compressores, ventiladores e bombas.

Projeto estrutural de bloqueio à prova de falhas e relações de rigidez desacopladas

Projeto estrutural de bloqueio à prova de falhas.O elemento elastomérico e os acessórios metálicos do JZP-3.0B são mantidos juntos por uma junção interligada, em vez de apenas por adesão.Sob carga normal a articulação distribui a força uniformemente através das faces de contatoSe a ligação entre borracha e metal for sobrecarregada, o bloqueio mantém o elastómero preso dentro da caixa, de modo que o isolante não se separe em partes soltas.O equipamento suportado permanece no local durante um evento de sobrecarga, que limita os danos de impacto secundário aos instrumentos e gabinetes.

Relações de rigidez axial e radial desacopladas.Os valores de rigidez axial e radial são controlados através de parâmetros de projecto separados: a direcção axial é determinada pela altura e pela secção transversal da coluna de elastómeros,enquanto a direção radial é definida pelo diâmetro da coluna e pelo espaço livre interno da caixaComo os dois valores são ajustados independentemente, o JZP-3.0B pode fornecer uma resposta axial ajustada para a sua carga nominal de 3,0 kg, juntamente com a retenção lateral na direcção radial.O isolador mantém uma frequência de ressonância perto de 41.5 Hz com uma relação de amortecimento superior a 0,13 em todas estas instalações de montagem.

Dados do modelo (JZP-3.0B)

Os valores a seguir indicados são retirados da linha JZP-3.0B da ficha técnica JZP-B.

Parâmetros de dimensão

A linha abaixo dá os valores dimensionais do layout JZP-B (D, H, h, A, B, d1, MG e R) usado pelo JZP-3.0B.

Aplicações

O JZP-3.0B é adequado para equipamentos que devem continuar a funcionar enquanto uma máquina próxima gera vibrações: motores e caixas de velocidades em veículos e embarcações, compressores, ventiladores, bombas e geradores em plantas,e armários que contêm comandos eletrónicosTambém é utilizado em plintos de máquinas e sob salas de plantas de luz, onde o objetivo é impedir que as vibrações se espalhem para pisos ocupados.
