JZP-13.5 Absorvedor de choque de borracha empilhável modular, ajuste de vibração, redução do binário de partida para máquinas rotativas

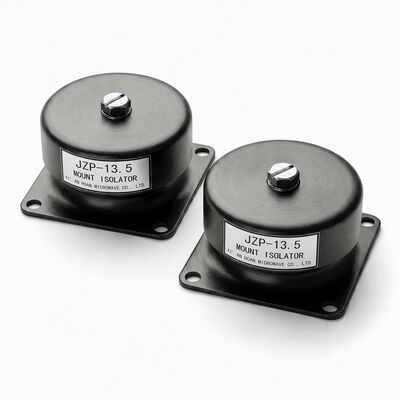

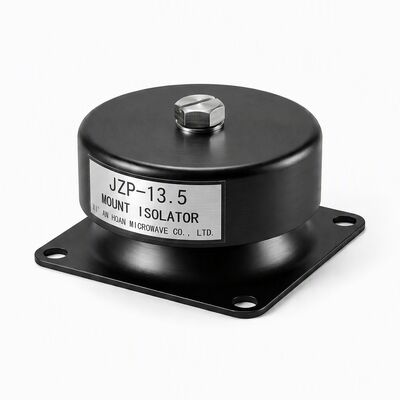

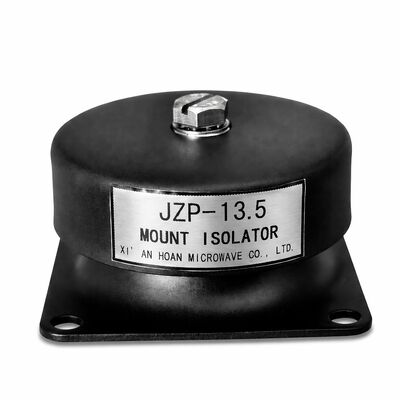

JZP-13.5 Isolador de vibração empilhável modular

O isolador de amortecimento de atrito JZP-13.5 introduz umArquitetura de empilhamento modularA utilização de máquinas rotativas para a fabricação de equipamentos para a produção de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos para a fabricação de equipamentos.13.5 kge um histórico comprovado em sistemas de propulsão industriais,Este membro da linha de produtos JZP-SC1 permite que os engenheiros de manutenção e os designers OEM para construir matrizes de isolamento personalizado, distribuição de carga e características de amortecimento combinando unidades idênticas em configurações em série, paralelas ou híbridas sem projetar ou qualificar novas ferramentas.

Solução de transientes de torque de arranque na interface de montagem

Quando um motor elétrico acelera de parada para velocidade de operação, a estrutura do estator experimenta um pulso de binário de reação que pode atingir 2-3 * o valor de carga total em estado estacionário.As montagens de parafusos rígidos transmitem este transitório diretamente para a estrutura da base, onde se manifesta como micro-deslocamento em acoplamentos de eixo, tensores de correia e carcaças de rolamentos.5 intercepta este evento de torque de pico através de deformação de cisalhamento de elastômeros controlados , então retorna ao equilíbrio estático sem deslocamento residual.O resultado é uma redução mensurável da taxa de desgaste do engate e uma extensão documentada da vida útil dos rolamentos de engate em conjuntos de motor-bomba de serviço contínuo.

Como funciona a pilha modular

Cada unidade JZP-13.5 possui interfaces de montagem de rosca M5 padronizadas em um padrão de parafuso de 50 * 60 mm.Por interligação de unidades através de placas de adaptador de aço mecanizado (disponível fora da prateleira da Hoan), os engenheiros podem montar:

• Estacas paralelas∆ múltiplos isoladores que partilham a carga num único pé da máquina, aumentando a capacidade total em incrementos de 13,5 kg, mantendo a mesma frequência vertical natural
• Empilhadeiras de série- isoladores montados numa cadeia vertical para aumentar a capacidade de deflexão total para os requisitos de isolamento de ultra-baixa frequência inferiores a 15 Hz
• Arquivos híbridos- combinações de elementos paralelos e de série adaptados a máquinas com distribuição de massa assimétrica, tais como bombas horizontais de caixa dividida com pesos de motor deslocados

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

Prevenção do desgaste e da corrosão do eixo

Micro-movimento na interface eixo-leito corrosão por fretamento∆ é uma das principais causas da falha prematura dos equipamentos de rotação em ambientes de vibração intensiva.Remover progressivamente o material de superfície através do desgaste do adesivo e do ciclo de oxidaçãoAo absorver a energia de forçamento antes de atingir a linha do eixo, os isoladores JZP-13.5 reduzem a amplitude de fricção no jornal do rolamento para bem abaixo do limiar de danos. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

Desempenho técnico em resumo

O JZP-13.5 opera com uma frequência de ressonância de41.5 ± 5 Hze uma taxa de amortecimento de≥ 0,13, colocando-o firmemente na categoria de alta amortecimento (C/Cc > 0,10) onde a amplificação em ressonância é suprimida a amplitudes que não ameaçam a integridade do equipamento.≤ 0,3 mma carga nominal garante que as tolerâncias de alinhamento do eixo sejam mantidas mesmo quando o isolador absorve energia dinâmica.Pulsos de choque de 100 G(12 impactos consecutivos) e carrega umVida útil de 8 anos de projetocom degradação zero.

Dimensões do produto

Parâmetros técnicos

Caso de aplicação: Trens de tração com motor-bomba

Em uma estação de bombeamento industrial típica, um motor elétrico de 11 kW impulsiona uma bomba centrífuga através de um acoplamento flexível da mandíbula.A estrutura do motor experimenta uma reação momentânea de binário de aproximadamente 180 N·m ≈ quase três vezes o binário de funcionamento ≈ sobreposto ao espectro de vibrações de estado estacionárioCom montagem rígida, este transitório propaga-se através da placa base para a flange de sucção da bomba,causando micro-desalinhamento repetitivo que acelera o desgaste da junção da mandíbula, inserção e degradação da vedação mecânica da bombaInstalação de isoladores JZP-13.5 numa configuração de empilhadeira paralela (duas unidades por pé de motor,quatro pés no total) reduz a transmissão de binário máximo para a placa base em mais de 70%, mantendo o alinhamento estático dentro de 00,05 mm

Configurações recomendadas

Tecnologia do isolador de Xi'an Hoan  Características comprovadas

• Zero deslizamento e zero envelhecimento durante a vida útil nominal
• Alto coeficiente de amortecimento interno para dissipação rápida da energia de vibração
• Intervalo de temperatura de funcionamento muito amplo sem deriva de rigidez
• Biblioteca extensa de geometrias de encaixe padronizadas
• Prototipos rápidos e produção económica em pequenos lotes
• Construção monolítica robusta verificada através de testes de vida útil acelerados
• Atenuação simultânea dos choques e das vibrações num único pacote compacto
• Resistente a produtos químicos industriais, imersão em água do mar, ozônio e radiação UV

Perguntas Frequentes

P: Como posso determinar a configuração correta da pilha para a minha máquina?
R: Forneça-nos o peso total da sua máquina, as dimensões da pegada e as frequências de excitação primárias (RPM do motor e frequência de passagem da lâmina, se aplicável).Os nossos engenheiros de aplicação irão recomendar um layout de empilhamento dentro de 48 horas, incluindo as curvas de transmissão previstas.

P: O empilhamento altera a frequência natural do sistema de isolamento?
A: Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionally. A empilhamento em série de isoladores ligados de ponta a ponta aumenta a deflexão total e diminui a frequência natural efetiva, útil para isolar fontes de excitação de frequência muito baixa.

P: Esses isoladores podem substituir os suportes OEM usados em equipamentos antigos?
R: Absolutamente. Mantemos registos detalhados de compatibilidade dimensional para bases de máquinas industriais comuns. Se o seu número de peça OEM não estiver disponível, envie-nos o padrão de parafuso de montagem,abertura disponível, e carga por montagem, e confirmaremos a montagem ¥ frequentemente com um padrão JZP-13.5 pronto para uso sem necessidade de modificação da base.

Q: Qual é a quantidade mínima de encomenda para avaliação pela primeira vez?
A: Aceitamos encomendas de amostras a partir de 4 peças, permitindo-lhe instrumentar e validar o desempenho do isolamento no seu equipamento específico antes de se comprometer com volumes de produção.

Qualidade e rastreabilidade

Cada lote JZP-13.5 é acompanhado de um Certificado de Conformidade digital que regista a medição individual da frequência de ressonância, os identificadores dos lotes de matérias-primas e os parâmetros do processo de cura.Xi'an Hoan Microondas Co.., Ltd. mantém a certificação ISO 9001:2015 com um sistema de gestão da qualidade totalmente integrado que abrange os testes de reologia de elastómeros recebidos, medição dimensional em processo,e verificação final do desempenho dinâmico em mesas de agitação instrumentalizadas.
