JZP-13.5 Resistente à hidrólise, absorção de alta energia, absorvedor de choque de borracha para isolamento sem rebote de equipamentos navais

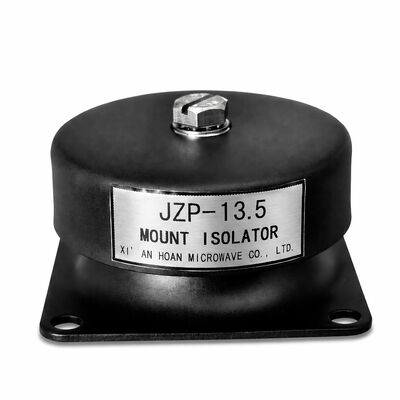

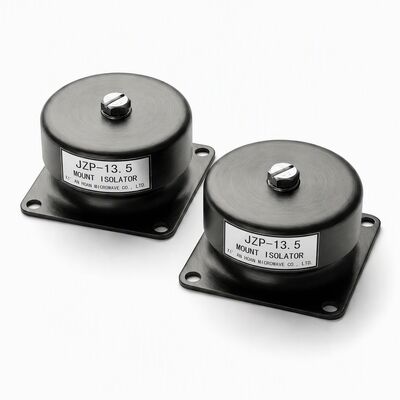

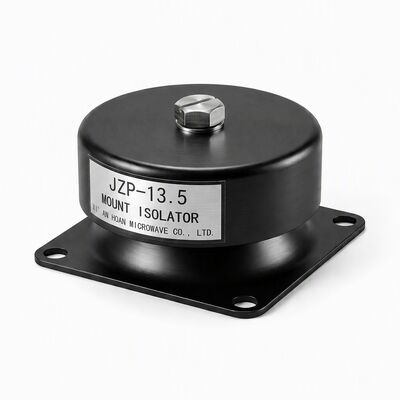

Amortecedor de Vibração com Amortecimento por Fricção JZP-13.5

O JZP-13.5 é um amortecedor de fricção calibrado de precisão, projetado para oferecer controle de vibração confiável em ambientes onde umidade, ar salino e umidade sustentada degradam montagens convencionais de borracha-metal. Classificada para uma carga nominal de13,5 kg, esta unidade pertence à família JZP-SC1, cuja arquitetura de compósito metal-elastômero tem sido utilizada em plataformas offshore, plantas de processamento costeiras, instalações de HVAC em regiões tropicais e aplicações de engenharia marítima por mais de uma década.

Como o Amortecimento por Fricção Protege Equipamentos Costeiros

Ao contrário de montagens apenas com molas que armazenam e liberam energia — produzindo oscilação residual — o JZP-13.5 converte a vibração de entrada diretamente em energia térmica de baixo grau através de fricção interna controlada entre seu núcleo de elastômero formado com precisão e a carcaça metálica concêntrica. Cada ciclo de distúrbio mecânico é absorvido e dissipado, deixandopraticamente zero rebote. Este mecanismo é especialmente valioso em plataformas flutuantes e sistemas auxiliares de bordo, onde o movimento secundário pode se cascatear em desvio de alinhamento, fadiga de fixadores e degradação acelerada de vedações.

Resiliência de Material de Grau Marinho

A formulação do elastômero incorpora compostos inibidores de hidrólise que resistem à quebra molecular devido à exposição sustentada à condensação, spray de água salgada e atmosferas de alta umidade. Testes independentes de exposição a névoa salina confirmam que a mudança no coeficiente de amortecimento permanece dentro de ±5% após 1.000 horas de simulação acelerada de atmosfera marinha. Combinado com uma faixa de temperatura de trabalho de-45 ℃ a +65 ℃, o JZP-13.5 oferece desempenho de isolamento consistente, desde gabinetes de parques eólicos offshore no Ártico até estações de compressores equatoriais, onde as temperaturas ambientes diurnas rotineiramente excedem 45 ℃ com umidade relativa quase saturada.

Perfil de Isolamento de Banda Larga

A geometria JZP-SC1 é ajustada para uma frequência de ressonância de41,5 ± 5 Hzcom uma relação de amortecimento superior a 0,13, proporcionando atenuação eficaz em um amplo espectro de excitação. O balanço estrutural de baixa frequência — comum em convés de embarcações e plataformas elevadas em estados de mar moderados — é amortecido sem o pico de amplificação típico de isoladores de mola levemente amortecidos. Simultaneamente, harmônicos de alta frequência de enrolamentos de motor, impulsores de bomba e pistões de compressor são isolados antes que se propaguem para anteparas adjacentes ou racks de instrumentos.

Vida Útil e Operação Livre de Manutenção

Classificado para8 anosde serviço contínuo com um registro documentado de zero fluência e zero envelhecimento em amostras retornadas de campo, o JZP-13.5 não requer lubrificação, reaperto ou substituição programada dentro da vida útil de projeto da maioria dos equipamentos industriais. A unidade suportapulsos de impacto de 100G (12 eventos consecutivos) sem deformação permanente, fornecendo uma margem de segurança generosa para manuseio de transientes durante o transporte, instalação e cenários de desligamento de emergência.

Dimensões do Produto

Parâmetros Técnicos

Cenários Típicos de Implantação

• Skids de compressores HVAC de plataformas offshore — onde névoa salina e ciclos de trabalho contínuos 24/7 exigem isolamento à prova de corrosão com acesso zero para manutenção
• Estações de bombeamento de dessalinização costeiras — protegendo bombas centrífugas de alta velocidade contra ressonância estrutural, ao mesmo tempo em que resiste à deterioração do elastômero induzida por cloreto
• Geradores em regiões tropicais — mantendo a estabilidade de alinhamento em ambientes onde as variações diárias de temperatura excedem 20 ℃ com acúmulo de condensação dentro dos gabinetes
• Maquinário auxiliar de bordo — absorvendo vibrações transmitidas pelo casco sem amplificar o movimento de baixa frequência induzido pelo balanço através da interface de montagem
• Equipamentos de monitoramento de juntas de expansão de pontes — isolando acelerômetros e sensores de deslocamento sensíveis da excitação de banda larga induzida pelo tráfego em ambientes úmidos sobre a água

Tecnologia de Isoladores Hoan de Xi'an — Características Comprovadas

• Zero fluência e zero envelhecimento durante a vida útil nominal
• Alto coeficiente de amortecimento interno para rápida dissipação de energia de vibração
• Faixa de temperatura operacional muito ampla sem desvio de rigidez
• Extensa biblioteca de geometrias de encaixe padronizadas
• Prototipagem rápida e produção econômica em pequenos lotes
• Construção monolítica robusta verificada por testes de vida acelerada
• Atenuação simultânea de choque e vibração em um único pacote compacto
• Resistente a produtos químicos industriais, imersão em água do mar, ozônio e radiação UV

Perguntas Frequentes

P: Como o JZP-13.5 se comporta em ambientes continuamente úmidos?
R: O composto de elastômero resistente à hidrólise mantém especificações mecânicas completas após exposição prolongada à água doce, água do mar e atmosferas de alta umidade. Testes em câmara de névoa salina demonstram amortecimento estável ao longo de 1.000 horas de simulação acelerada de atmosfera marinha.

P: A vida útil nominal de 8 anos é realista para uso externo costeiro?
R: Sim. Amostras retornadas de campo de instalações offshore no Sudeste Asiático mostram retenção do coeficiente de amortecimento acima de 95% no marco de inspeção de 8 anos, com zero instâncias de alteração dimensional relacionada à fluência ou delaminação de ligação.

P: Este amortecedor pode ser configurado para cargas acima de 13,5 kg?
R: Múltiplas unidades JZP-13.5 podem ser arranjadas em paralelo para atingir maior capacidade de carga total. Para requisitos de unidade única acima de 13,5 kg, recomendamos a atualização para a variante JZP-15-SC1 dentro do mesmo envelope dimensional.

P: O que diferencia o amortecimento por fricção do isolamento convencional por mola?
R: Isoladores de mola convencionais exibem baixo amortecimento interno (tipicamente C/Cc< 0.01), o que significa que eles amplificam a vibração na ressonância e requerem elementos de amortecimento suplementares. A série JZP-SC1 atinge C/Cc ≥ 0.13 inerentemente através da fricção do material — sem necessidade de amortecedores externos — proporcionando curvas de transmissibilidade mais planas e tempo de assentamento significativamente reduzido após eventos transientes.

Garantia de Qualidade

Cada JZP-13.5 passa por verificação individual de frequência de ressonância em uma mesa vibratória calibrada antes do envio. A rastreabilidade do lote é mantida através de números de série gravados a laser, cruzados com certificações de lote de matéria-prima e registros de ciclo de cura. A Xi'an Hoan Microwave Co., Ltd. opera sob gestão de qualidade ISO 9001:2015, com usinagem CNC interna completa, composição de elastômeros e capacidades de teste ambiental.
