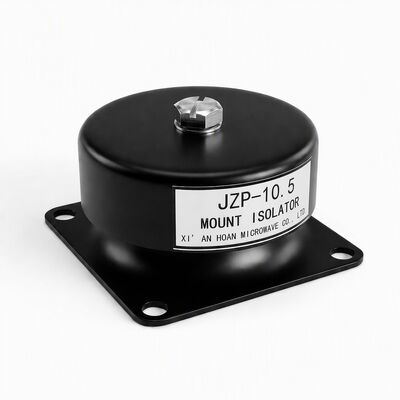

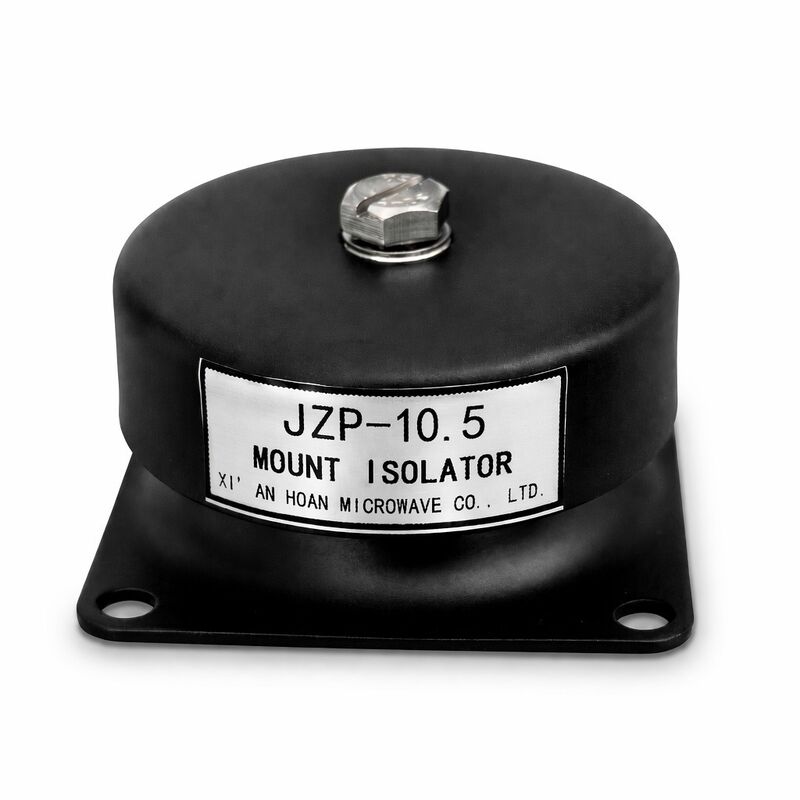

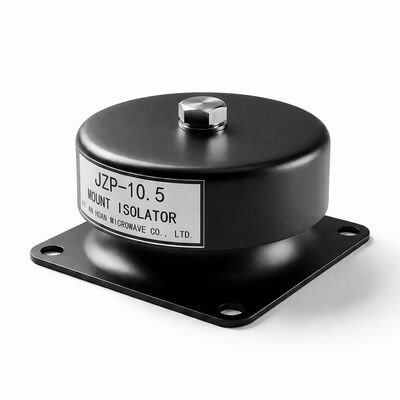

JZP-10.5 Amortecedor de Borracha Montagem 3D Absorção de Carga Multidirecional Antiestático ESD Isolador de Vibração Seguro

JZP-10.5 Isolador de vibração ESD-seguro multidirecional

OJZP-10.5O projecto aborda um desafio específico nos ambientes da fabricação de precisão e da electrónica: a necessidade deisolamento de vibração que funciona de qualquer direçãoenquantoDissipando de forma segura as cargas eletrostáticasA sua geometria de elastómeros em forma de cúpula e a formulação de compostos condutores tornam-na a escolha ideal para ferramentas de semicondutores, equipamentos de inspecção,e infra-estrutura de servidores onde os eventos ESD podem causar milhões de.

Como funciona a absorção multidirecional 3D

Ao contrário dos suportes cilíndricos convencionais que se destacam na compressão axial, mas endurecem dramaticamente sob cisalhamento e cargas de dobragem, o JZP-10.5 emprega umProfil de elastómeros de sector esféricoEsta geometria fornece uma rigidez quase isotrópica, o que significa que a resposta da montagem é comparável se a vibração chega axialmente, radialmente ou em qualquer ângulo oblíquo.O elemento de borracha desvia no modo combinado de compressão-corteNo teste, o JZP-10 absorve energia através de amortecimento histerético através de todos os três eixos de translação simultaneamente.5 alcançou taxas de perda de transmissão de vibração de 82-85% numa largura de banda de excitação de 10-500 Hz quando carregado a 50-70% da capacidade nominal.

Mecanismo de protecção da DSE

• Rede de Carbono CondutoraO polímero de base NR/CR é carregado com preto de carbono de alta estrutura condutora numa fração de volume acima do limiar de percolação.formando vias condutoras contínuas através da matriz de elastómeros sem comprometer as propriedades mecânicas.
• Resistividade de superfície 104-106 Ω¢ posicionado no ponto ideal de dispersão estática: condutivo o suficiente para eliminar as cargas em milissegundos (requisito ANSI/ESD S20.20 de tempo de decaimento de < 2 segundos de 1000V a 100V),Mas suficientemente resistente para impedir um fluxo de corrente perigoso em caso de contacto acidental com circuitos acionados.
• Propriedade antistática permanente¢ Ao contrário dos sprays antistáticos tópicos que desaparecem com o manuseio e a limpeza, o composto cheio de carbono fornece proteção permanente e independente da umidade contra ESD durante toda a vida útil do produto.

Produção e conformidade

• Ambiente de mistura controladoA dispersão do preto de carbono é obtida através de mistura interna de dois passos (tipo Banbury) com monitorização da curva de potência em tempo real para verificar a qualidade da dispersão.Assim, cada lote passa por testes de cupão de resistividade em linha antes de moldagem.
• IEC 61340-5-1 ConformidadeO nosso programa de controlo ESD segue a norma internacional de protecção dos dispositivos electrónicos contra fenômenos eletrostáticos.Os pacotes de documentação, incluindo certificados de conformidade e registos de resistividade dos lotes, estão disponíveis com cada remessa..
• Traçabilidade¢ A cada lote de produção é atribuído um código de lote exclusivo rastreável para lotes de matéria-prima, parâmetros de mistura, registos da imprensa de moldagem e dados de teste de QC mantidos por 36 meses.

Especificações técnicas

Instalação e manutenção

• Assegurar que a superfície de montagem esteja ligada electricamente à rede de aterragem ESD da instalação (recomendado: < 1 Ω à terra)
• Verificar periodicamente a resistividade da superfície com um megohmmetro calibrado por intervalo recomendado da norma IEC 61340-2-3: a cada 6 meses ou 2000 horas de funcionamento
• Não pinte, reveste ou aplique adesivo na superfície da borracha, pois isso comprometerá a condutividade
• Limpar apenas com álcool isopropílico e uma toalha sem pêlos; os produtos de limpeza à base de solventes podem extrair aditivos antistáticos
• Substituir suportes que apresentem rachaduras físicas, um conjunto permanente superior a 15% da altura original ou medições de resistividade fora da gama de 104-106 Ω

Aplicações industriais

• Fabricação de semicondutores¢ Robôs de manipulação de wafers, isolamento de ferramentas de litografia, amortecimento de vibrações da máquina CMP em salas limpas da classe 100/1000
• Linhas de montagem SMT¢ Pés de máquina de recolha e colocação, isolamento do transportador do forno de refluxo, montagem da estação de inspecção AOI
• Infra-estrutura de centros de dados- isolamento da base do rack do servidor, desconexão da vibração da matriz do HDD, montagem da unidade CRAC para evitar ruídos da estrutura
• Medicina e Laboratório- Isolamento de vibração da centrífuga, montagem da base do microscópio eletrônico, mesas de balanço de precisão, plataformas de ciclo térmico PCR
• Teste e medição¢ Fundamentos de máquinas de medição de coordenadas (CMM), mesas de interferômetro a laser, equipamento de metrologia sensível a vibrações

Vantagem comparativa

Os suportes de vibração convencionais exigem tiras de aterramento separadas ou tapetes condutores para resolver os problemas de ESD ¢ adicionando custo, complexidade de instalação e pontos de falha potenciais.5 integra amortecimento de vibração e dissipação estática numa única unidade compacta, reduzindo a contagem de BOM e simplificando a montagem para fabricantes de equipamentos OEM.permitindo uma instalação mais rápida e mais tolerante na linha de produção.

Informações de encomenda

Disponível no estoque em configuração padrão. As opções de personalização OEM incluem: fios alternativos (M8, M12, UNC / UNF), hardware de aço inoxidável (grau 304 ou 316),composto à base de silicone para um intervalo de temperatura alargado, e ajuste de durômetro personalizado.Solicitar uma amostrapara avaliação interna ̇ enviamos kits de avaliação no prazo de 3 dias úteis. Fichas de dados técnicas, modelos CAD 3D (formato STEP/IGS) e certificados de conformidade disponíveis mediante pedido.
