JZP-8.5 amortecedor de borracha, fixador de tolerância de desalinhamento paralelo angular, isolador de proteção de rosca anti-afrouxamento

JZP-8.5 Absorvedor de choque de borracha Tolerância de desalinhamento angular e paralelo com sistema de montagem anti-afrouxamento

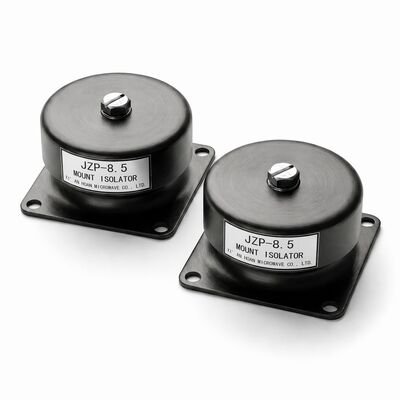

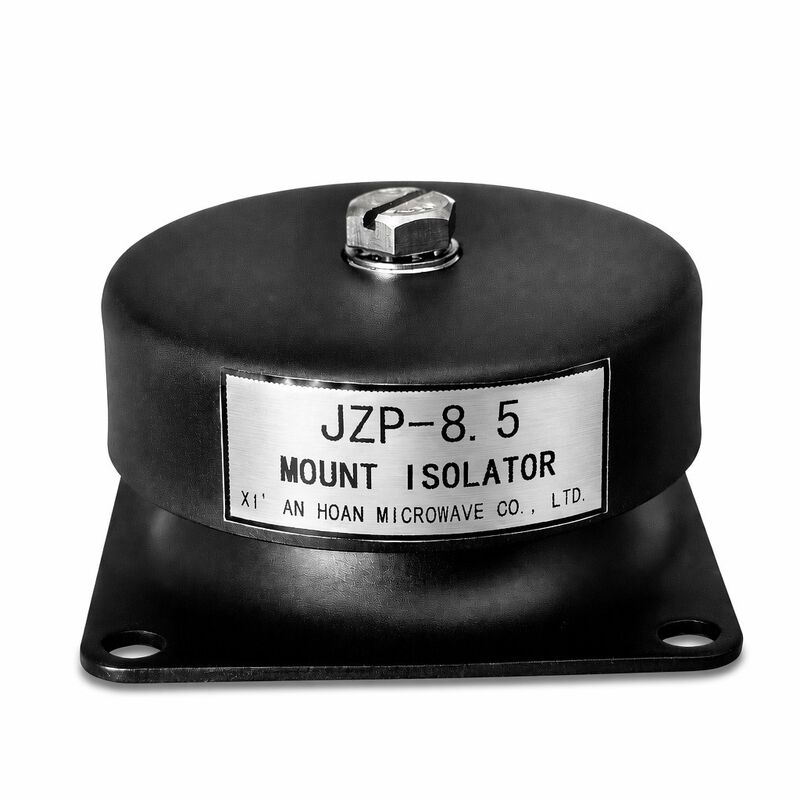

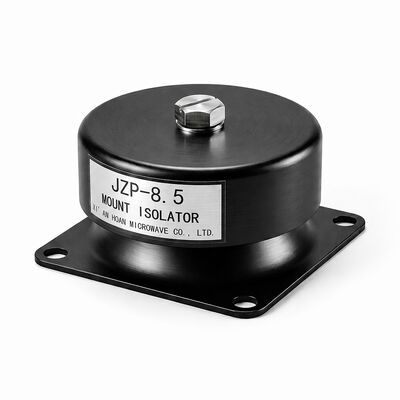

OJZP-8.5O isolador de vibração de borracha-metal, com carga nominal de 8,5 kg por montagem, resolve dois desafios persistentes no isolamento de vibração industrial:irregularidade da superfície de montagem e afrouxamento da fixação sob carga cíclicaO seu elemento elastomérico permite o desvio angular e o deslocamento paralelo durante a instalação.enquanto o sistema integrado anti-afrouxamento do fio preserva a integridade da fixação durante intervalos de serviço prolongados.

Compensação de desalinhamento angular e paralelo

As instalações de campo raramente apresentam superfícies de montagem perfeitamente planas e paralelas.5 elementos de borracha flexíveis para absorver até ± 15° de desalinhamento angular e ± 3 mm de deslocamento paralelo entre as superfícies de acoplamentoIsto elimina a necessidade de brilhar, moer,ou usinagem de precisão de pastilhas de montagem, reduzindo o trabalho de instalação em cerca de 30 a 40% em cenários de adaptação em que a infraestrutura existente não pode ser modificadaO elastómero retorna à sua geometria original uma vez alinhado e torcido, garantindo que o desempenho nominal de isolamento não seja comprometido pelo ajuste da instalação.

Proteção contra afrouxamento e filamento

O afrouxamento do parafuso induzido por vibração está entre as causas mais comuns de falha do isolador em serviço.uma porca de bloqueio de inserção de nylon que mantém o binário predominante sob vibração contínua, e uma face de lavadora de aço ligada que distribui a força de aperto uniformemente através da interface borracha-metal.000+ ciclos de carga em ensaios acelerados em bancoNão são necessários compostos de bloqueio de fios secundários, simplificando tanto a instalação inicial como o acesso à manutenção futura.

JZP-8.5 Dados de desempenho

Ambiente de instalação adequado

• Fundamentos de geradores de motores a diesel e a gás
• Instalações de máquinas de construção civil e equipamento de movimentação de terra
• Máquinas e aparelhos de propulsão e auxiliares para navios comerciais
• Máquinas e aparelhos para transformação e colheita agrícola
• Fabricação a partir de materiais de construção
• Isolamento do equipamento de transporte, triturador e triagem

Recomendações de instalação

Para um desempenho ideal, coloque o JZP-8.5 com o elemento de borracha entre o pé do equipamento e a base da fundação.A porca de bloqueio de nylon integrada fornece um binário predominante suficiente. Não aplique compostos líquidos de bloqueio de fios, pois podem interagir quimicamente com o elemento de borracha.Inspeccionar anualmente os isoladores para detectar fissuras visíveis, deformações ou conjuntos permanentes de borracha superiores a 1 mm.Substituir qualquer isolador que apresente sinais de deterioração para manter o desempenho nominal do isolamento de vibrações.
