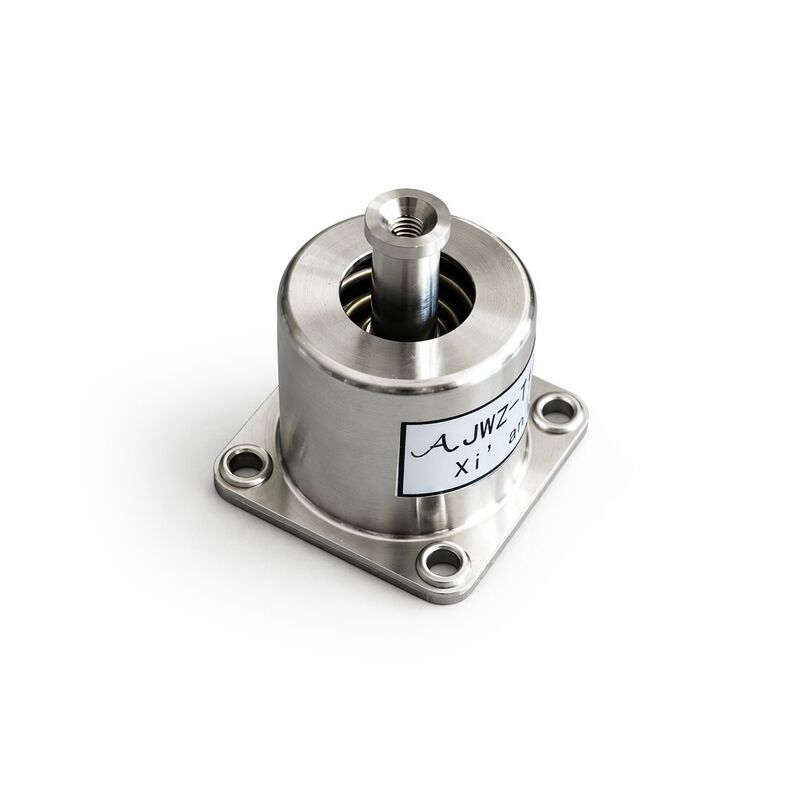

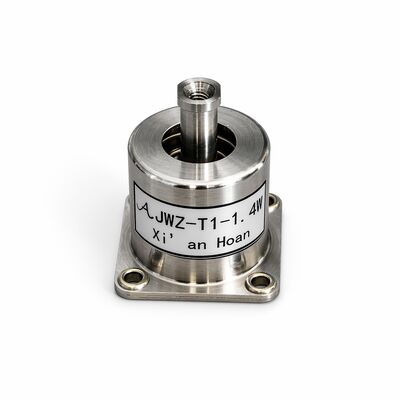

O HOAN JWZ-T1-1.4W é um isolador de vibração compacto desenvolvido para equipamentos leves que requerem suporte controlado sob condições de vibração e choque.

Com carga nominal de 1,4 kg e faixa de carga operacional de 1,2 a 1,6 kg, este modelo é adequado para instalações onde o peso do equipamento, o espaço de montagem e o deslocamento devem ser cuidadosamente controlados.

O isolador oferece capacidade de movimento nas direções vertical e horizontal, ajudando a reduzir a transmissão de vibrações mecânicas a componentes sensíveis. Sua estrutura de montagem compacta também o torna adequado para equipamentos com espaço de instalação limitado.

Visão geral do produto

O JWZ-T1-1.4W foi projetado para fornecer isolamento de vibração confiável para pequenos instrumentos, conjuntos eletrônicos e dispositivos de precisão.

Seu deslocamento nominal atinge 6 mm na direção Z e 3 mm na direção XY, permitindo que o isolador responda à vibração e ao movimento de múltiplas direções. O modelo tem frequência de ressonância especificada de 10 Hz e foi avaliado sob um teste de choque de 5 g.

O produto pode operar em uma faixa de temperatura de -45°C a +75°C, suportando o uso em ambientes que sofrem variações consideráveis ​​de temperatura.

Diagrama de Estrutura

Parâmetros Técnicos

Curva de vibração e curva de choque

Aplicações Típicas

O JWZ-T1-1.4W pode ser considerado para equipamentos leves como:

•Instrumentos de precisão
•Módulos eletrônicos compactos
• Pequenos dispositivos de comunicação
• Equipamento de monitoramento e detecção
•Conjuntos ópticos ou de imagem
• Equipamento de laboratório
•Módulos de controle
•Dispositivos de medição
•Eletrônicos aéreos leves
•Pequenos conjuntos eletrônicos industriais

A seleção final do modelo deve ser baseada no peso total do equipamento, número de isoladores, centro de gravidade, direção de montagem e condições reais de vibração ou choque.
