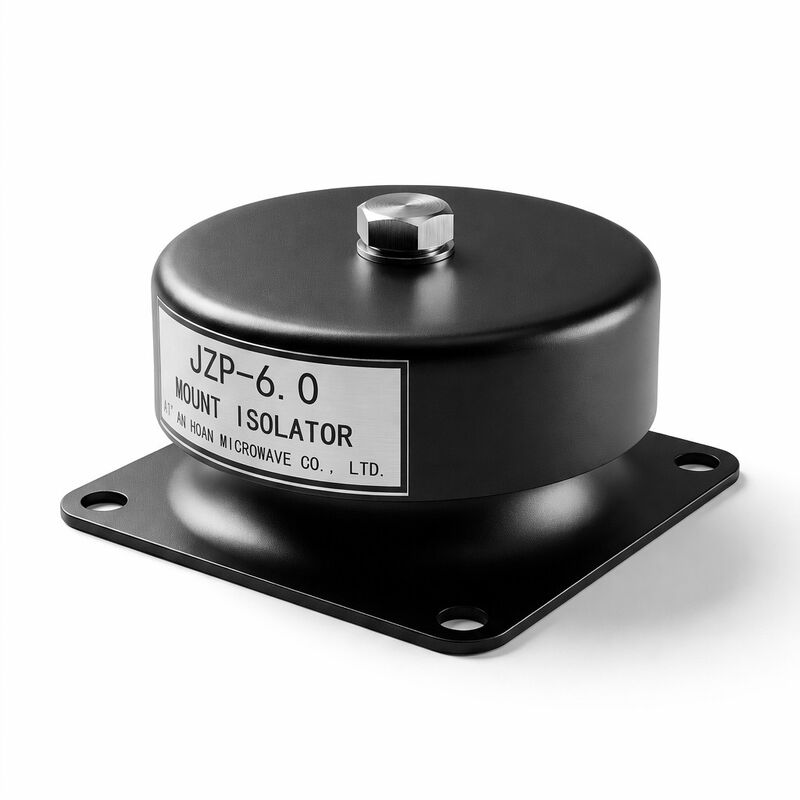

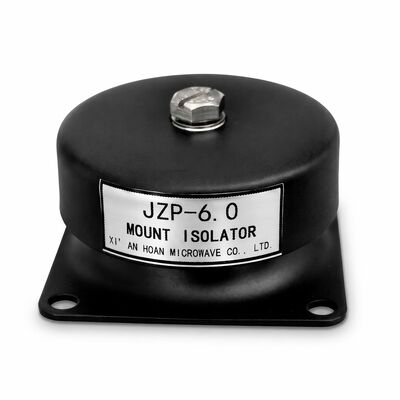

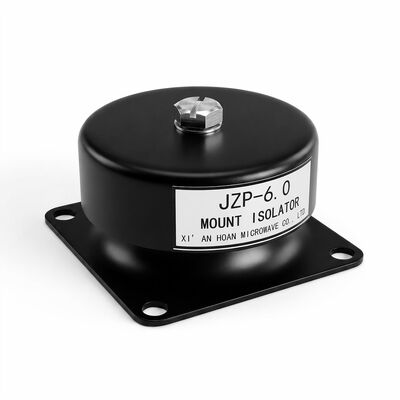

Amortecedor de Borracha JZP-6.0 de Ampla Faixa de Temperatura para Filtragem de Microvibrações e Amortecimento para Equipamentos de Precisão

Amortecedor de Borracha JZP-6.0 de Ampla Faixa de Temperatura — Isolamento de Precisão Projetado para Condições Extremas

O JZP-6.0 é construído especificamente para aplicações onde o isolamento de vibração deve ter desempenho consistente em umaAmpla Faixa de Temperatura de -40°C a +120°C. Montagens de borracha padrão sofrem endurecimento significativo em temperaturas abaixo de zero e amolecimento excessivo em ambientes de alta temperatura, levando a um comportamento de isolamento imprevisível. O JZP-6.0 supera isso através de uma formulação de composto NR/SBR termicamente estabilizada que mantém a dureza Shore A 55±5 em toda a janela operacional térmica, garantindo características de amortecimento previsíveis, independentemente das condições ambientais.

Engenharia de Estabilidade Térmica

A chave para a resiliência térmica do JZP-6.0 reside na otimização de sua densidade de reticulação e pacote antioxidante. Um sistema de cura semi-EV (vulcanização eficiente) produz ligações cruzadas monossulfídicas e dissulfídicas com estabilidade térmica superior em comparação com redes polissulfídicas convencionais. Combinado com uma mistura sinérgica de antioxidantes de fenóis impedidos e estabilizadores de fosfito, o composto resiste à degradação oxidativa em temperaturas elevadas, mantendo a elasticidade da borracha em extremos de frio. A temperatura de transição vítrea é suprimida abaixo de -50°C através da incorporação seletiva de plastificante, prevenindo a fragilidade a baixas temperaturas.

Filtragem de Microvibrações para Sensores

Instrumentação sensível—incluindo interferômetros a laser, microscópios eletrônicos, máquinas de medição por coordenadas e arrays de sensores baseados em MEMS—requer isolamento de vibrações ambientais com amplitudes de deslocamento tão pequenas quanto 0,01 mm. O JZP-6.0 ofereceFiltragem de Microvibrações para Sensores através de seu perfil de rigidez dinâmica precisamente ajustado. Em frequências acima de 30 Hz, a transmissibilidade cai abaixo de 0,1, atenuando efetivamente microvibrações de alta frequência geradas por motores, bombas e tráfego de pedestres próximos. A montagem atua como um filtro mecânico passa-baixa, passando apenas a carga gravitacional estática enquanto bloqueia a energia de vibração em todo o espectro de frequência relevante para medições de precisão.

Especificações Dimensionais e Mecânicas

Matriz de Desempenho Dependente da Temperatura

Desempenho de Isolamento de Microvibração

Diretrizes de Integração de Sensores e Instrumentos

• Para mesas ópticas e plataformas a laser: configuração de montagem de 4 pontos com carga distribuída uniformemente em ±5% entre todas as montagens
• Para CMM e estações de inspeção: isolar toda a célula de medição, incluindo a massa combinada da peça e do dispositivo de fixação
• Para gabinetes de teste de sensores MEMS: montagem posicionada entre a fonte de vibração (piso/estrutura do edifício) e a placa de montagem do sensor
• Folga mínima ao redor da montagem: 15 mm radial para deflexão lateral irrestrita
• Gerenciamento de cabos: garantir que os cabos do sensor incluam laços de serviço que não criem caminhos de transmissão de vibração paralelos que contornem a montagem

Testes e Validação Ambiental

Cada variante de design do JZP-6.0 passa por: envelhecimento térmico de 1.000 horas a 120°C com verificação periódica da rigidez dinâmica; teste de imersão a frio a -40°C por 72 horas seguido de medição de resiliência ao impacto; choque térmico cíclico de -40°C a +120°C (100 ciclos, permanência de 30 minutos); e exposição à névoa salina conforme ISO 9227 por 96 horas na base zincada. Certificados de lote documentando esses resultados de teste são mantidos no sistema de gestão de qualidade e estão disponíveis para auditoria do cliente.

Indústrias e Aplicações

O JZP-6.0 é implantado em quadros de suporte de litografia de semicondutores, isolamento de estações de inspeção óptica, amortecimento de centrífugas de laboratório, bases de equipamentos de imagem médica, nivelamento de máquinas-ferramenta CNC de precisão e controle de vibração de câmaras de teste ambiental. Qualquer aplicação onde flutuações de temperatura coincidam com requisitos exigentes de isolamento de vibração—desde equipamentos de logística de armazenamento a frio até laboratórios de metrologia adjacentes a fundições—beneficia-se do envelope de desempenho termicamente invariável do JZP-6.0.
