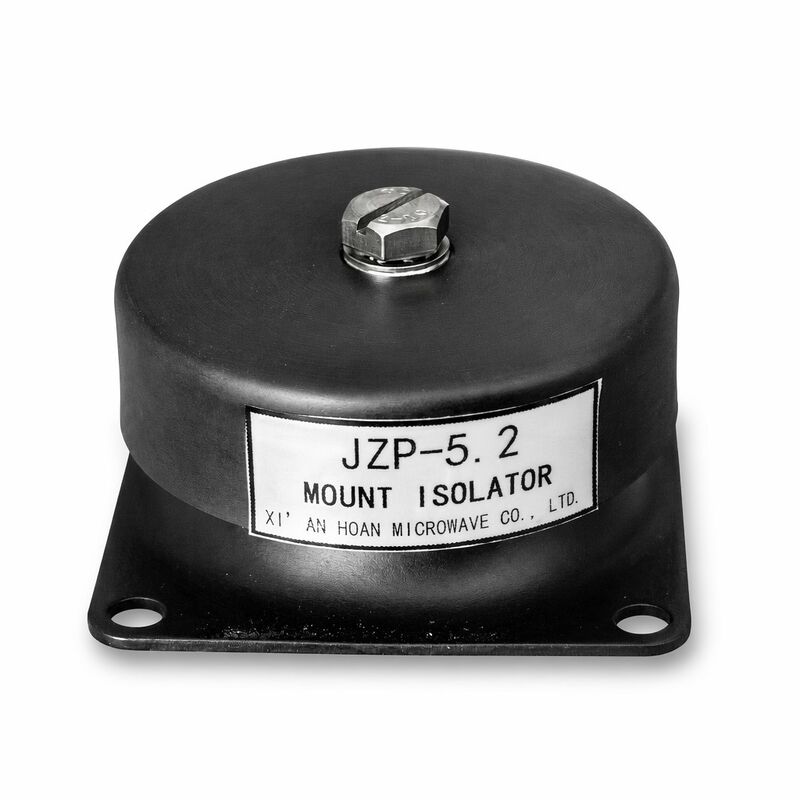

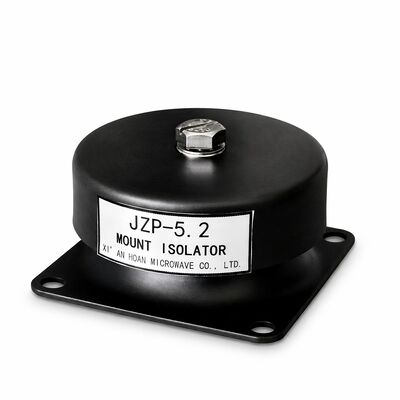

JZP-5.2 resistente à corrosão parafuso chanfrado borracha vibração isolador montagem amortecedor montagem para rosqueamento de precisão

Quando a Borracha Dura Mais que o Parafuso — O Modo de Falha Ignorado

Pergunte a qualquer engenheiro de manutenção que gerencia uma frota de unidades de HVAC em telhados ou estações de bombeamento costeiras: o elemento de borracha em um Isolador de Vibração quase nunca falha primeiro. O que falha primeiro é o pino. Ele enferruja. A porca emperra. As roscas se danificam durante a remoção. E o que deveria ter sido uma troca de equipamento de 20 minutos se torna um trabalho de 3 horas envolvendo uma esmerilhadeira angular, óleo penetrante, um maçarico e — nos piores casos — a perfuração do pino quebrado e a reabertura da rosca do furo de montagem. O JZP-5.2 Isolador de Montagem foi projetado para garantir que o componente que se degrada mais rapidamente — as ferragens metálicas — dure tanto quanto a borracha que ele suporta.

Galvanoplastia de Liga Zn-Ni — A Vantagem de Corrosão 5x Sobre o Zinco Padrão

A galvanoplastia de zinco padrão (ASTM B633, Tipo II ou III, Fe/Zn 5-8 μm) tem sido o revestimento de fixador padrão para montagens de borracha industriais por décadas. Funciona bem o suficiente em ambientes internos. Ao ar livre ou em atmosferas corrosivas, é comprovadamente inadequado. O JZP-5.2 Isolador de Vibração de Borracha substitui o zinco comum por um sistema de revestimento de liga de zinco-níquel (Zn-Ni) alcalino contendo 12-15% de níquel em peso no depósito, com uma camada superior de passivação de cromo trivalente e um selante lubrificante integral de filme fino. A diferença de desempenho não é incremental — é categórica:

Para o usuário final, o significado prático é direto: em uma unidade condensadora de telhado a 500 metros do oceano em um clima subtropical, pinos com revestimento de zinco padrão mostram ferrugem vermelha visível em 8-12 meses. Pinos JZP-5.2 Zn-Ni permanecem livres de corrosão por mais de 4 anos em condições idênticas — igualando ou excedendo o intervalo de serviço esperado do próprio elemento de borracha.

Geometria de Entrada do Pino Chanfrado — Por Que 30 Graus Importa

Fixadores roscados são autocentrantes apenas quando começam retos. Uma extremidade de pino com corte reto oferece orientação zero — a primeira rosca interna da porca entra em contato com a primeira rosca externa do pino em um único ponto, e se o alinhamento angular estiver fora em mais de aproximadamente 1,5 graus para uma rosca M10 grossa, a porca fará rosca cruzada em vez de se autocorreger. Em condições de campo — trabalhando acima da cabeça, alcançando em torno de uma carcaça de compressor, usando luvas, em iluminação fraca — um pino com corte reto é um incidente de rosca cruzada esperando para acontecer.

O JZP-5.2 Isolador de Vibração é retificada com precisão com um chanfro de 30° ±2° (ângulo incluído de 60° ±4°) estendendo-se 2,5 mm da ponta do pino. Isso cria uma superfície de entrada cônica que executa duas funções simultaneamente: reduz a área de contato inicial da rosca (diminuindo o torque necessário para o primeiro engate) e fornece uma rampa de centralização física que guia o eixo da porca em alinhamento com o eixo do pino. Em testes de instalação controlados comparando pinos M10 com corte reto versus chanfrados em 30°, o design chanfrado reduziu os incidentes de rosca cruzada de aproximadamente 8% para menos de 0,5% em 500 instalações cegas por técnicos que não foram informados do teste.

Detalhes da especificação da rosca:

Aço Carbono 45# — Por Que Não Aço Inoxidável Desde o Início?

Uma pergunta comum: se a preocupação é corrosão, por que não fazer os pinos de aço inoxidável 304 ou 316? A resposta envolve três compromissos de engenharia. Primeiro, o aço inoxidável tem menor limite de escoamento do que o aço de médio carbono tratado termicamente (o aço 45# atinge 355 MPa de escoamento após normalização; o aço inoxidável 304 é tipicamente 205 MPa). Para um pino M10 que pode sofrer momentos de flexão devido a desalinhamento do equipamento, o maior limite de escoamento fornece uma margem de segurança significativa. Segundo, pinos de aço inoxidável criam um par galvânico com a estrutura de aço carbono na qual são aparafusados — a estrutura corrói sacrificialmente, o que é muitas vezes pior do que o pino corroer (um pino é substituível; uma estrutura corroída não é). Terceiro, e mais criticamente, o processo de vulcanização de ligação entre borracha e aço inoxidável é significativamente mais difícil do que a ligação com aço carbono devido à camada de passivação de óxido de cromo no aço inoxidável — as resistências de ligação são tipicamente 30-40% menores, introduzindo um novo modo de falha na interface borracha-metal.

O JZP-5.2 Isolador Amortecedor de Choque resolve o problema de corrosão no nível do revestimento (Zn-Ni) em vez do nível do substrato (aço inoxidável), preservando as vantagens mecânicas e de ligação do aço carbono 45# enquanto oferece resistência à corrosão comparável ao aço inoxidável 304 em exposição atmosférica.

Dados Mecânicos Completos do JZP-5.2

Perfis de Aplicação Críticos para Corrosão

• HVAC de Alojamento em Plataforma Offshore: Atmosfera marinha salgada, 24/7. Montagens padrão requerem substituição do pino a cada ciclo de manutenção preventiva de 12 meses. Montagens JZP-5.2 demonstraram integridade do pino por mais de 3 anos em testes em plataformas do Mar do Norte, reduzindo o tempo de inatividade do HVAC em uma estimativa de 60%.
• Ventiladores de Exaustão de Fumos em Planta Química: Vapores de ácido clorídrico e sulfúrico de baixa concentração na atmosfera atacam o revestimento de zinco em semanas. O teor de níquel da liga Zn-Ni fornece uma barreira galvânica que o zinco puro não pode oferecer. Os ciclos de substituição de montagem foram estendidos de 6 meses para mais de 24 meses em um estudo de caso em uma planta de cloro-álcali na Louisiana.
• Bombas de Estação Elevatória de Águas Residuais: Gás H2S acima dos poços úmidos combina com umidade relativa de 95%+ para criar um microclima severamente corrosivo. As ferragens do pino do Isolador de Vibração de Borracha são frequentemente o primeiro componente a falhar — antes do selo mecânico da bomba, do impulsor e até mesmo da voluta de ferro fundido. O revestimento JZP-5.2 Zn-Ni é especificado quando os OEMs de bombas se recusam a garantir falhas de montagem relacionadas à corrosão.
• Skids de Alimentos e Bebidas CIP (Clean-in-Place): Ciclos diários de água quente e limpeza cáustica/ácida a 80-85 C criam um ambiente úmido e quimicamente agressivo ao redor das montagens de bombas e motores. A camada de passivação de cromo trivalente nos pinos JZP-5.2 resiste aos detergentes alcalinos que removem os revestimentos de conversão de cromato de zinco convencionais.

Perguntas e Respostas de Serviço de Campo

P: Como verifico a espessura do revestimento Zn-Ni nas peças recebidas?
R: Use um medidor calibrado de fluorescência de raios-X (XRF) de acordo com a ASTM B568. A medição deve ser feita na parte lisa e não roscada do pino. A faixa aceitável é de 8-12 μm. Valores abaixo de 8 μm indicam um desvio no processo de galvanoplastia; valores acima de 12 μm podem afetar o ajuste da rosca. Um relatório XRF portátil é incluído com pedidos acima de 500 unidades.

P: E se eu precisar cortar ou modificar o comprimento do pino em campo?
R: Cortar o pino remove o revestimento Zn-Ni da superfície cortada e expõe aço 45# nu. Esta superfície desenvolverá ferrugem vermelha em poucos dias em condições externas. Se a modificação em campo for inevitável, aplique um composto de galvanização a frio rico em zinco (mínimo de 93% de zinco em filme seco por ASTM A780) na superfície cortada dentro de 1 hora após o corte. Observe que modificar o pino anula a garantia de corrosão.

P: Existe uma diferença de torque entre a primeira instalação e uma reinstalação?
R: Sim. A camada superior lubrificante integral é mais eficaz na primeira instalação. Para reinstalação (mesma porca, mesmo pino, previamente torquado), reduza o torque para 27-32 N·m para levar em conta o coeficiente de atrito reduzido das roscas polidas. Se estiver usando uma porca nova em um pino previamente instalado, retorne à especificação padrão de 30-35 N·m.

P: Como as montagens JZP-5.2 devem ser orientadas — pino para cima, pino para baixo ou horizontal?
R: O JZP-5.2 Isolador Amortecedor de Choque é projetado para carregamento axial (compressão) com o elemento de borracha entre o equipamento suportado e a fundação. A orientação preferida é com o peso do equipamento comprimindo a montagem axialmente. A orientação horizontal (cisalhamento) é aceitável em cargas de até 40% da classificação axial (máximo de 32 kg por montagem). Não instale em tensão — a ligação borracha-metal não é classificada para cargas de tração. Se uma aplicação de tensão for inevitável, entre em contato com a engenharia para uma carcaça do tipo de captura.
