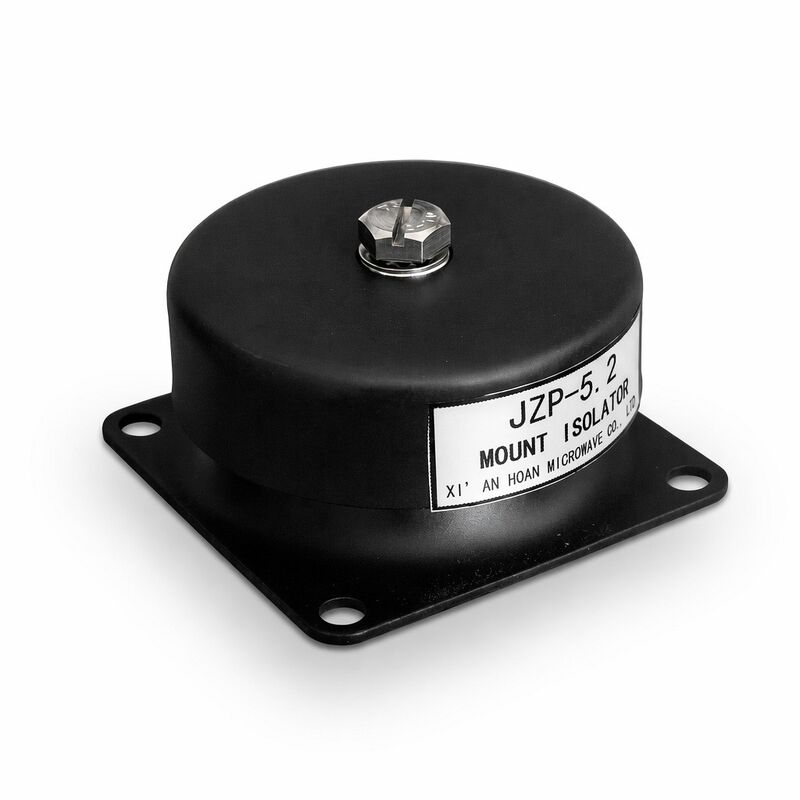

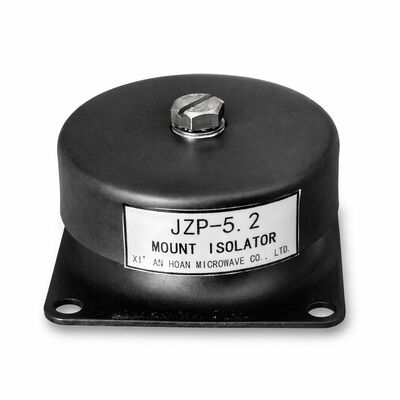

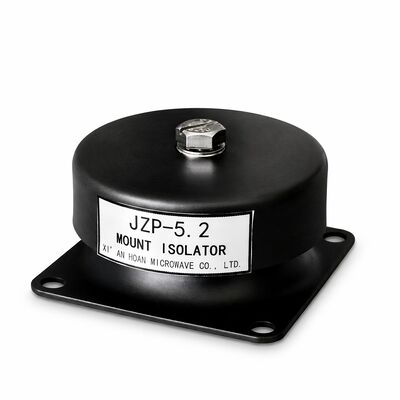

JZP-5.2 UV resistente às intempéries de borracha moldada com precisão, isolador de vibração, montagem de amortecedor para equipamentos ao ar livre

O que acontece quando você instala uma montagem de borracha para o interior no exterior?

A cadeia de falhas é previsível e bem documentada.Isolador de vibração de borrachaO ozônio atmosférico ataca a espinha dorsal do polímero insaturado. No 12o mês, a radiação UV degrada a parte superior de 0,2-0.5 mm da superfície de borracha em forma de gizNo mês 18-24, os efeitos combinados do ciclo térmico, da fragilidade UV,e o ataque do ozono mudaram a rigidez dinâmica do monte em 20-35%O equipamento que devia isolar está a transmitir vibrações directamente para dentro da estrutura.2Instalação do isolante de vibraçãofoi construído para interromper esta cadeia no nível material antes de começar.

Composto co-curado EPDM/CR ¢ A ciência dos materiais por trás da sobrevivência ao ar livre

Os suportes de borracha monopolímero fazem uma troca: a borracha natural (NR) tem excelentes propriedades dinâmicas, mas falha ao ar livre; o EPDM oferece uma resistência excepcional às intempéries, mas uma baixa resistência ao óleo;O policloropreno (CR) proporciona uma resistência equilibrada ao óleo e ao clima, mas um conjunto de compressão mais elevadoO JZP-5.2Isolador montadoutiliza uma mistura de EPDM/CR co-curada, com uma relação de aproximadamente 60:40 em peso, co-vulcanizada num único ciclo de molde.Este não é um laminado de duas camadas os polímeros são misturados na fase de composição e cruzados simultaneamente, criando um material monofásico que herda a durabilidade ao ar livre do EPDM e a resistência mecânica do CR.

Principais propriedades dos materiais do composto elastomérico JZP-5.2:

Observe que o JZP-5.2 troca aproximadamente 15-20% da resistência à tração final de um suporte NR puro em troca de uma melhoria de 20 vezes na resistência ao ozônio e uma melhoria de 5 vezes na estabilidade da rigidez UVPara as instalações ao ar livre, este é um negócio extremamente favorável ̇ a resistência à tração é raramente o fator limitante numa aplicação de isolamento de vibrações,Mas a deriva de rigidez compromete diretamente o desempenho do isolamento..

Bolsas de ar zero Explicado o moldagem de transferência de vácuo

No moldagem por compressão convencional de umaMontagem do absorvedor de choqueQuando o molde se fecha, o ar preso entre a borracha e as paredes da cavidade tem apenas uma rota de escape através da linha de separação.Em geometrias complexas com desenhos profundosNo entanto, quando se utiliza um sistema de ventilação, como é o caso das costelas, ou de inserções metálicas incorporadas, inevitavelmente entra algum ar, formando vazios internos que variam de 0,1 mm2 a vários mm2 de secção transversal.

Cada vazio atua como um elevador de tensão: quando o suporte é comprimido, as paredes do vazio experimentam uma concentração de tensão 2-4 vezes maior do que o material a granel.Sob carga cíclica a 10-30 Hz (típica de máquinas rotativas)O vácuo torna-se um local de iniciação da fenda de fadiga.2Isolador de vibração de borrachaElimina este modo de falha através de moldagem de transferência assistida por vácuo:

1. Colocação da pré-forma:Um branco de composto EPDM/CR pesado com precisão é colocado no recipiente de transferência, não na cavidade.
2. Evacuação de vácuo:Antes da injecção, a cavidade fechada do molde é evacuada a -0,095 MPa durante 10 segundos, removendo essencialmente todo o ar do volume da cavidade.
3. Injecção de transferência:O composto é injetado através de um sistema de corredor na cavidade de evacuação a 85 ± 5 C sob 200 toneladas de força de pinça.a borracha preenche todos os contornos da cavidade incluindo o subcorte ao redor da inserção de metal ligado.
4. Verificação por tomografia C:Cada unidade passa através de uma estação automática de ultra-som de 5 MHz, que detecta qualquer reflexo interno superior ao equivalente a um buraco de fundo plano de 0,3 mm2.Um limite de qualidade de aceitação de lote (AQL) de 00,65% é aplicado de acordo com a norma ISO 2859-1.

JZP-5.2 Especificações físicas

Ambientes de instalação em que o JZP-5.2 supera as montagens padrão

• Instalações de ventiladores de arrefecimento de inversores solares no telhado:A exposição ao sol 24 horas por dia, 7 dias por semana, a temperaturas elevadas (o ambiente no telhado pode atingir 70 °C num dia de 35 °C).Instalação do isolante de vibraçãoImpede que as vibrações do desequilíbrio do ventilador se transmitam para o invólucro do inversor, enquanto sobrevive a vários anos de ataque UV.
• Equipamento de gestão do tráfego rodoviário:Exposição combinada aos raios UV, gases de escape dos veículos (precursor do ozônio), spray de sal nas estradas no inverno e vibração 24/7 de veículos pesados que passam. JZP-5.2 suportes isolam o chassi eletrônico das vibrações transmitidas pelo solo.
• Estações de bombeamento agrícolas (instalações a céu aberto):Sol direto, chuva, água de irrigação salpicada com fertilizantes dissolvidos (leve ácido) e variações de temperatura de -10 °C nas noites de inverno a +50 °C nas tardes de verão.
• Bombas de transferência de combustível da marina e do porto:OMontagem do absorvedor de choqueResiste tanto aos raios UV provenientes da luz solar refletida pela água como ao contato acidental com combustível e óleo condições que degradam igualmente o EPDM puro (fraca resistência ao óleo) e o NR puro (fraca resistência ao UV).

FAQ do especificador

P: O relatório da tomografia C está incluído em cada remessa?
R: Um certificado de resumo do lote C-scan que mostre o status de aprovação de AQL 0,65% é incluído com cada pedido superior a 200 unidades.As imagens individuais de tomografia por C-scan estão disponíveis mediante pedido sem custo adicional para encomendas superiores a 500 unidadesPara menos de 200 unidades, o certificado de lote confirma que foi efectuada 100% da inspecção C-scan e que o AQL foi cumprido.

P: Qual é a vida útil de um JZP-5 desinstalado?2?
R: Quando armazenado na embalagem original, longe da luz solar direta, a 10-30 C e com umidade relativa inferior a 70%, o JZP-5.2 tem uma validade de 5 anos a contar da data de fabrico (marcada no rótulo da embalagem em formato AAAA-MM-DD)O fator limitante é a camada de passivação de revestimento Zn-Ni nas pernas, não o composto de borracha.

P: O JZP-5.2 pode ser usado em contato direto com água do mar?
A: O elemento de borracha (EPDM/CR) tolera o contacto intermitente com a água do mar sem degradação.A inserção de aço Q235 revestida de zinco padrão não é classificada para imersão contínua em água do mar expect vermelho ferrugem dentro de 3-6 meses sob imersão constante. Para aplicações em zonas de salpicos marítimas, especificar a variante de inserção de aço inoxidável 316.
