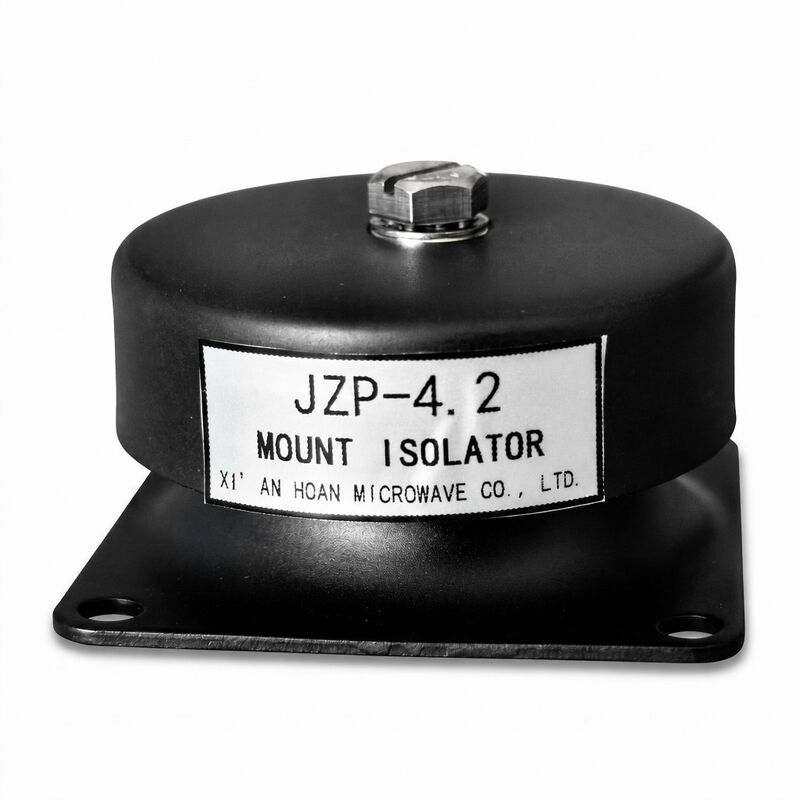

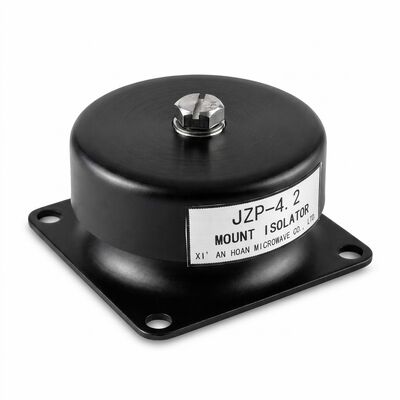

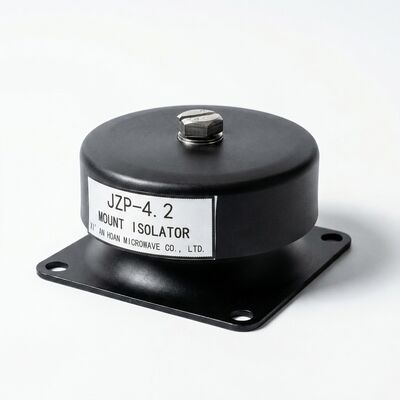

JZP-4.2 alta recuperação de cisalhamento borracha vibração isolador montagem amortecedor para máquinas supressão ressonância

Por que a recuperação de cisalhamento define o desempenho de isolamento a longo prazo

Quando umInstalação do isolante de vibraçãoSe for submetido a forças laterais por torque de arranque do equipamento, massas de rotação desequilibradas ou empurrões externas durante a manutenção o elemento de borracha sofre deformação por cisalhamento.As montagens de má qualidade desenvolvem um conjunto permanente após ciclos de cisalhamento repetidos, fazendo com que o equipamento isolado se desvie do seu alinhamento original.2Isolador de vibração de borrachaÉ concebido com uma geometria de elastómeros de alta recuperação: após 100 000 ciclos de cisalhamento a 80% da deflexão máxima nominal, o conjunto residual mede menos de 0,3 mm ‡ bem dentro do 0.Um limite de 5 mm que a maioria dos conjuntos de bombas e compressores alinhados com precisão pode tolerar sem brilhar.

Estabilidade lateral

As máquinas leves são particularmente suscetíveis a deslocamentos laterais porque a massa suspensa é baixa em relação às forças de excitação.Um conjunto de bombas de 35 kg a partir de carga pode gerar forças laterais transitórias superiores a 200 N nos pontos de montagemO JZP-4.2Isolador montadoaborda isso com um 0.81 Relação de rigidez lateral-axial, o que significa que o movimento lateral é apenas ligeiramente mais suave do que a compressão vertical, ao contrário de muitas montagens cilíndricas, onde a rigidez lateral pode ser 3 5 * menor do que a axial.O resultado: o equipamento permanece centrado na sua placa base sem necessidade de snubbers ou guias externos.

Supressão da ressonância

As máquinas leves apresentam um desafio de vibração único:a massa do equipamento é suficientemente baixa para que a frequência natural montada frequentemente se situe entre 8 e 18 Hz, sobrepondo-se directamente com as velocidades de rotação dos motores comuns (1Os valores de 500 e 3.000 RPM correspondem a excitações de 25 Hz e 50 Hz).Montagem do absorvedor de choquecom baixa amortecimento (< 0,05 fator de perda) amplificará a vibração na ressonância em vez de suprimi-la, potencialmente triplicando ou quadruplicando a força transmitida.

O JZP-4.2 utiliza um mecanismo de amortecimento dependente de frequência inerente à sua formulação de elastómeros preenchidos.o fator de amortecimento (tan δ) sobe para 0.18 ̊0.22Em frequências operacionais superiores a 25 Hz, onde a maioria das máquinas rotativas funciona, o tan δ cai para 0,08 ‰ 0.12, proporcionando um isolamento eficiente (normalmente 85-92% de redução de vibração a 50 Hz).

Geometria e dados dimensionais da instalação

Configurações de montagem específicas da aplicação

• Compressores de ar de cilindro único (0,75 ‰ 3 kW):O JZP-4.2 suprime o modo de balanço de 812 Hz que as máquinas alternativas de cilindro único excitam durante o curso de compressão.A rigidez lateral impede que o tanque passe pelo chão em concreto liso.
• Frigoríficos de bomba centrífuga (0,5-5 CV):Três ou quatro suportes entre a base da bomba-motor e a estrutura de deslizamento.A alta recuperação do cisalhamento impede o desalinhamento progressivo entre os eixos da bomba e do motor, uma causa comum de falha prematura da vedação mecânica.
• Centrífugas de laboratório:OIsolador de vibração de borrachasuaviza a vibração de desequilíbrio de 15 ∼ 30 Hz sem adicionar massa de inércia que retardaria os tempos de descolagem da tampa aberta.A estabilidade lateral é fundamental durante a fase de rotação transitória quando o rotor passa por sua velocidade crítica.
• Pequenas unidades de condensação de climatização e climatização (13 TR):OMontagem do absorvedor de choqueIsola as vibrações do compressor e do ventilador dos suportes de telhado ou de parede.8A relação lateral/axial de 1:1 permite lidar com cargas laterais induzidas pelo vento sem oscilações excessivas.

Perguntas de verificação do desempenho

P: Como é medida a recuperação de cisalhamento na linha de produção?
R: Cada lote é submetido a um ensaio de arrasto acelerado de 24 horas: 80% da carga nominal máxima aplicada na direção lateral durante 12 horas a 70 °C, depois liberada.A deformação residual é medida com um indicador numérico 2 horas após a liberaçãoAs unidades com um conjunto residual superior a 0,35 mm são rejeitadas.

P: A temperatura afecta a relação de rigidez lateral/axial?
R: Moderadamente. A -25°C, a proporção muda para aproximadamente 0.75A +100°C, suaviza para cerca de 0.85:1A relação permanece dentro do intervalo utilizável em toda a faixa de temperatura nominal. Não é necessária uma desratização dentro dos limites especificados.

P: Qual é a vida útil prevista em operação contínua 24 horas por dia, 7 dias por semana?
R: Em um ambiente interno controlado (15°C, seco, sem exposição química), o JZP-4.2 é classificado para 5°7 anos de operação contínua antes de atingir 1,0 mm de arrasto acumulado.Em instalações ao ar livre ou semi-fechadasRecomenda-se a substituição quando a perda total de altura exceder 2,0 mm (aproximadamente 7% da altura livre).
