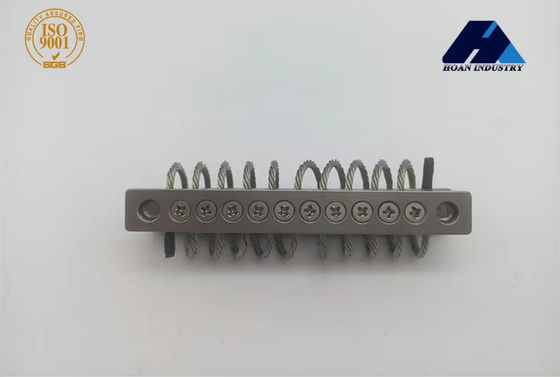

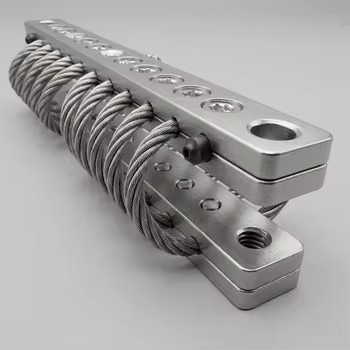

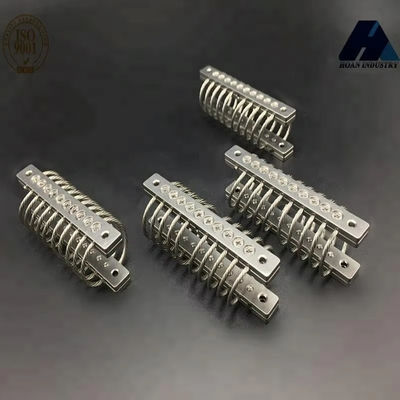

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Resumo:
O JGX-0160E-4.8A é um isolador de vibração de cardápio totalmente metálico projetado para controle de vibração de precisão em aplicações de câmeras UAV compactas.A sua construção totalmente metálica elimina completamente os componentes de borracha e elastómeros., proporcionando um desempenho de amortecimento consistente, não afectado por variações de temperatura, exposição a UV ou contacto químico.O mecanismo proprietário de dissipação de vibrações converte energia mecânica em calor em milissegundos, proporcionando um isolamento inerentemente fiável que requer zero manutenção durante a vida útil do produto.8 kg de carga nominal com configuração de montagem tipo A é otimizada para FPV leve e cargas úteis de câmera de ação.

Desempenho de carga vertical

45° Desempenho da carga direcional

Desempenho de carga lateral

Mecanismo de amortecimento e engenharia de materiais

O JGX-0160E-4.8A alcança o seu controlo de vibração líder na sua classe através de umConstruções totalmente metálicasO isolador é o que está a fazer.dissipação rápida de energiaMecanismo que converte a energia de vibração mecânica em energia térmica de baixo grau através de atrito seco nas suas interfaces de contacto internas,que se dissipa passivamente no ar circundante em 3-5 milissegundos por cicloNão há fluidos hidráulicos a vazar, elementos elastoméricos a rachar, e ligações mecânicas a desgastar.desempenho de amortecimento sem manutenção durante toda a vida útil do UAV.

As placas de base são usinadas a partir de um billete de liga de alumínio 6061-T6 com um acabamento de superfície anodizado duro (tipo III, conforme ao MIL-A-8625).Isso fornece uma camada de óxido de 50 microns que resiste à corrosão galvânica quando montada em estruturas de drones de fibra de carbono, um ponto de falha comum com interfaces de aço-fibra de carbonoOs parafusos de cabeça de tomada de aço ligado de grau 12.9 com revestimento de óxido preto são fornecidos como elementos de fixação padrão, pré-aplicados com filamentos de força média para montagem resistente a vibrações.

Guia de instalação

1. Verificar que o peso da carga útil se situa entre 1,4 N e 3,4 N (30% a 70% da carga estática máxima de 4,8 N) para um desempenho de amortecimento óptimo.
2. Selecione a configuração de montagem necessária (A a E ou tipo S) com base na geometria do quadro do cardápio.Outras configurações estão disponíveis mediante pedido.
3. Limpe todas as superfícies de montagem com álcool isopropílico.
4. Após a instalação, realizar um ensaio de varredura por vibração no solo a partir de 5 a 500 Hz para verificar o desempenho do isolamento antes do início do voo.

Garantia da qualidade e conformidade com as normas

Todos os isoladores JGX-0160E-4.8A são submetidos a quatro controles de qualidade obrigatórios antes da expedição: (1) Inspeção dimensional utilizando equipamento CMM com uma precisão de ±0,02 mm em relação aos desenhos de engenharia;(2) Verificação da tensão da corda de arame a 150% da carga nominal com zero conjunto permanente(3) Caracterização da rigidez dinâmica através de uma varredura de frequência de 5 a 2000 Hz numa mesa de agitação eletrodinâmica;(4) Inspecção final visual e dimensional com rastreabilidade do lote até aos números de calor da matéria-primaA nossa instalação de produção certificada ISO 9001:2015 mantém a rastreabilidade completa do lote, desde a bobina de aço que entra até a numeração de série do produto acabado.

Áreas de aplicação

1. UAVs de fotografia aérea e cinematografia
2. Drones de inspecção industrial e monitorização de ativos
3. Plataformas de inquérito agrícola de precisão
4. Montagens de carga útil de imagem térmica e LiDAR
5. FPV Racing & Freestyle Quadcopters
6. Sistemas de drones de busca e salvamento
