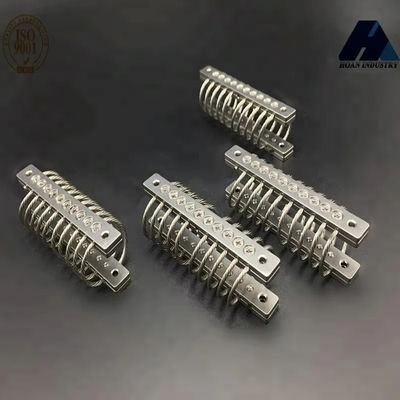

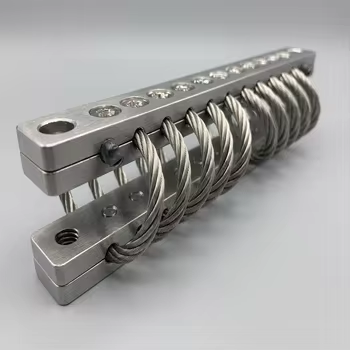

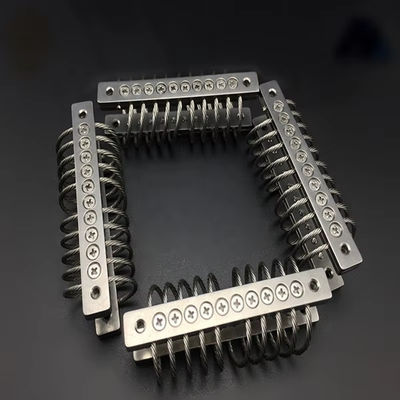

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Resumo:
O JGX-0160E-4.8B redefine o isolamento de vibração do cardan UAV, eliminando a manutenção como uma restrição de projeto. Construído inteiramente em aço inoxidável com placas de base eletropolidas, este isolador requer zero lubrificação, zero reaperto de parafuso e zero substituição de componentes ao longo de sua vida útil de mais de 15 anos. A arquitetura de proteção dupla com patente pendente combina um batente de sobrecurso mecânico rígido com um anel amortecedor HNBR secundário, criando um sistema de isolamento de choque à prova de falhas que protege cargas úteis avaliadas em milhares de dólares. O modelo 4.8B possui montagem tipo B com configuração de barra de montagem dupla, proporcionando maior estabilidade lateral para câmeras de cinema profissionais de médio formato. Com qualificação para choque MIL-STD-810H e fadiga ISO 10813-1 testada para 50 milhões de ciclos, o JGX-0160E-4.8B é especificado por empreiteiros de defesa, fabricantes de equipamentos de cinema e integradores industriais de UAV em todo o mundo.

Desempenho de carga vertical

Desempenho de carga direcional de 45°

Desempenho de carga lateral

Arquitetura de Proteção Dupla e Engenharia de Confiabilidade

A inovação que define o JGX-0160E-4.8B é sua redundânciaproteção duplasistema de isolamento de choque. O estágio primário consiste no próprio elemento isolador do cabo de aço, que controla a vibração operacional normal por meio do amortecimento interno por fricção seca. O estágio secundário é ativado somente quando o deslocamento do isolador excede 85% de seu deslocamento máximo – um limitador de deslocamento máximo de aço inoxidável é acionado, evitando mecanicamente deflexões adicionais. Simultaneamente, um anel amortecedor de HNBR (borracha de nitrila butadieno hidrogenada) absorve a energia residual do impacto, proporcionando uma característica de parada suave que protege a carga contra choques mecânicos fortes. Essa arquitetura de camada dupla é especialmente crítica para gimbals de nível cinematográfico que transportam pacotes de câmeras avaliados em mais de US$ 20.000, onde um único pouso forçado poderia destruir equipamentos insubstituíveis.

Olivre de manutençãoo projeto é alcançado por meio de três opções de engenharia: primeiro, as superfícies de aço inoxidável 304 eletropolidas eliminam microfissuras onde a corrosão normalmente se inicia, e a camada de óxido passiva se autocura se for arranhada. Em segundo lugar, o elemento de isolamento é pré-tensionado na fábrica para 120% da carga estática nominal máxima e aquecido a 350°C durante 4 horas – este processo de alívio de tensão elimina o assentamento inicial e o afrouxamento dos parafusos que afetam os conjuntos de cabos de aço não tratados. Terceiro, todas as interfaces de fixação incorporam arruelas de pressão helicoidais (DIN 127B) e são pré-aplicadas com trava-roscas anaeróbico de resistência média. O resultado é um isolador que pode ser instalado, apertado uma vez e depois ignorado pelo restante da vida operacional do UAV.

Procedimento de instalação e comissionamento

1. Verifique se o peso real da carga útil está entre 2,4N e 3,4N (50%-70% da carga nominal de 4,8N) para um engate ideal dos estágios de proteção primário e secundário.
2. Monte o isolador usando a configuração de barra dupla tipo B. O design simétrico proporciona rigidez lateral igual em ambas as direções, fundamental para um desempenho equilibrado do gimbal.
3. Instale os fixadores M4 a 3,0 N·m usando uma chave dinamométrica calibrada. Aperte em uma sequência de padrão cruzado para configurações de montagem com vários parafusos.
4. Realize um teste de solo pré-voo: desvie manualmente a carga útil até o deslocamento total em todos os três eixos e verifique a resistência suave e progressiva, sem emperramento ou clique metálico.
5. Registre a data de instalação e o número de série. O isolador não requer manutenção programada; recomenda-se inspeção visual em intervalos de 500 horas de vôo para verificar se há danos físicos acidentais.

Teste de validação e certificação

As unidades de produção JGX-0160E-4.8B passam por um protocolo de verificação de qualidade de cinco estágios: (1) Verificação dimensional da máquina de medição por coordenadas (CMM) para ± 0,015 mm; (2) Verificação de pré-tensão em uma célula de carga calibrada com precisão de escala total de 0,5%; (3) Caracterização dinâmica em um agitador eletrodinâmico de 10 kN varrendo 5-3000 Hz com aceleração de entrada de 0,5 g; (4) teste de carga de prova 100% funcional a 150% de carga nominal com critério de aprovação de deformação permanente zero; (5) Amostragem de controle estatístico do processo (SPC) para resistência à corrosão por névoa salina por lote. Testes de vida acelerados de acordo com a ISO 10813-1 confirmam 50 milhões de ciclos de vida em fadiga em carga nominal, equivalente a aproximadamente 28.000 horas de voo em perfis de vibração típicos de UAV. O produto possui certificações ISO 9001:2015, CE, RoHS e REACH com divulgação completa do material disponível para conformidade com compras de defesa.

Campos de aplicação

1. Gimbals profissionais para câmeras de cinema e transmissão
2. UAVs de patrulha de fronteira e guarda costeira de longa duração
3. Drones para agricultura de precisão e monitoramento de colheitas
4. Plataformas de inspeção de linhas de energia e dutos
5. UAVs de pesquisa atmosférica e monitoramento meteorológico
6. Sistemas Táticos ISR (Inteligência, Vigilância, Reconhecimento)
7. Drones de inspeção de instalações offshore de petróleo e gás
