Isolador de vibração de cabo de aço GR3-22A-A para absorção de energia

Name: Isolador de vibração de cabo de aço GR3-22A-A para absorção de energia
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR3-22A-A
Availability: InStock

Marca:	Hoan
Número do modelo:	GR3-22A-A
Quantidade mínima:	4
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001:2015

Documento:

GR series.pdf

Acessórios:

Não

Tipo de instalação:

Horizontal/vertical

Resistência ao choque:

20 g/11 ms

Tipo de montagem:

Fim do Loop

Construção de cabos de arame:

7x19

Relação de amortecimento:

0,5

Tamanho do fio de montagem:

Formato de desenho:

DWG e PDF

Fabricante:

Companhia Hoan

Produto relativo:

Amortecedor de Backdraft

Indústrias aplicáveis:

Energia e Mineração

Certificação do produto:

ISO 9001

Peso:

2,2 kg

Faixa de isolamento de vibrações:

0.5 a 10 Hz

Axial Stiffness:

50N/mm

Destacar:

Isolador de vibração da corda de fio de aço

Isolador de vibração para câmeras com absorção de energia

Isolador de vibração GR3-22A-A para câmeras

Descrição do produto

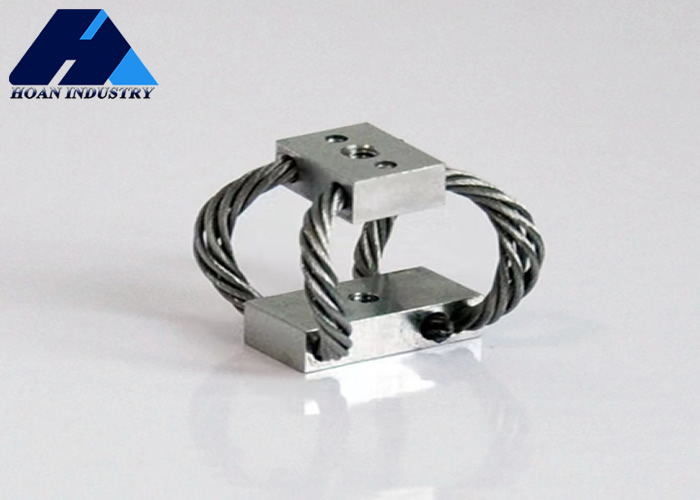

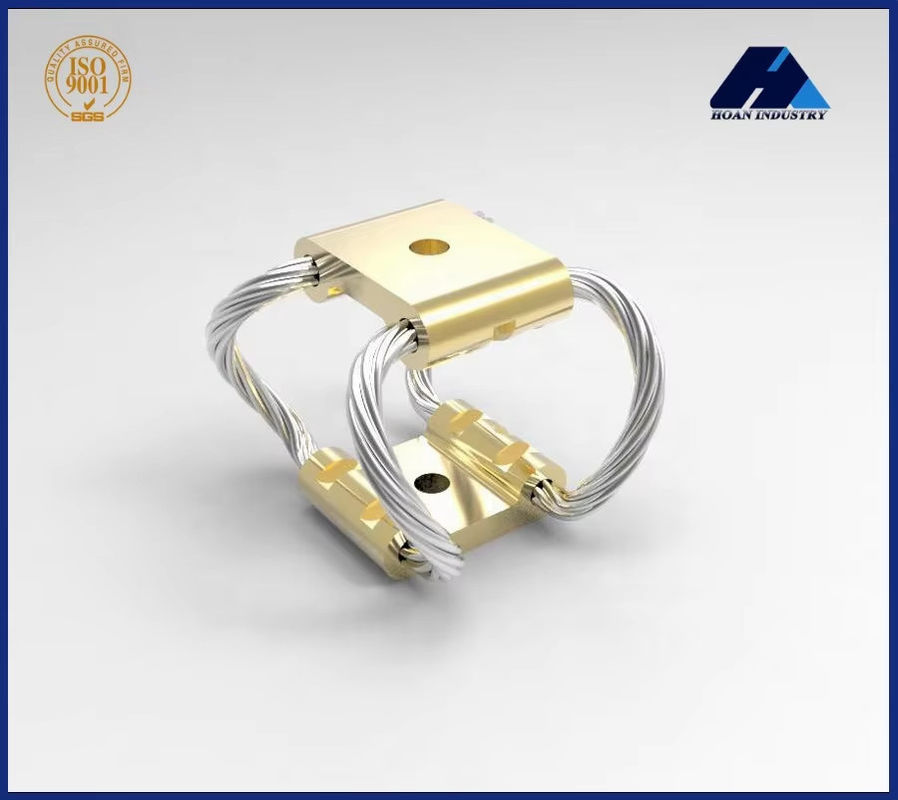

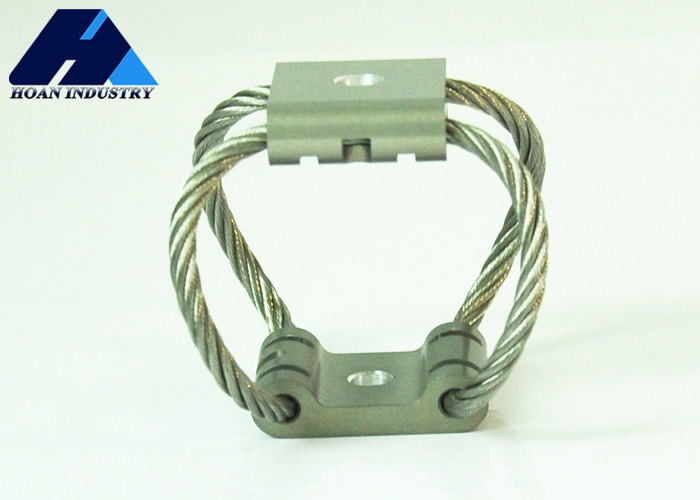

Isolador de vibração de cabo de aço em forma de borboleta GR3-22A-A

Estrutura de arco duplo para absorção de energia e resistência ao impacto

Especificações do Produto

Atributo	Valor
Acessórios	NEt
Tipo de Instalação	Horizontal/Vertical
Resistência ao Choque	20g/11ms
Tipo de Montagem	Extremidade em Laço
Construção do Cabo de Aço	7x19
Relação de Amortecimento	0.5
Tamanho da Rosca de Montagem	M3
Formato do Desenho	DWG e PDF
Fabricante	Hoan Company
Produto Relacionado	Amortecedor de Retorno
Indústrias Aplicáveis	Energia e Mineração
Certificação do Produto	ISO 9001
Peso	2.2kg
Faixa de Isolamento de Vibração	0.5 a 10 Hz
Rigidez Axial	50N/mm

Descrição do Produto

Série GR3

Superando a Rigidez com Flexibilidade - O isolador de vibração de cabo de aço em forma de borboleta GR3 da Xi'an Hoan Microwave Co., Ltd. foi projetado para ambientes agressivos que exigem resistência ao impacto e isolamento de vibração.

O mecanismo central de proteção decorre de suas características de amortecimento histerético não linear. Quando o equipamento encontra impactos repentinos, a rede especial de cabos de aço responde rapidamente, convertendo energia cinética em energia térmica para dissipação. Este processo reduz significativamente a aceleração de pico do impacto transmitida ao equipamento protegido.

A estrutura de arco duplo em forma de borboleta fornece espaço de deformação superior e caminhos de distribuição de energia, dispersando efetivamente as cargas de impacto, evitando a concentração de tensão. Comparado com as almofadas de isolamento de vibração de borracha tradicionais ou molas de metal, o GR3 oferece alta amortecimento, grande capacidade de deformação e características anti-sobrecarga.

Diagrama do Modelo

Curva de Carga Estática

Especificações Técnicas

Nº	Modelo	Carga Estática Máxima (N)	Deflexão Máxima (mm)	Kv(Vibração) (KN/m)	Ks(Choque) (KN/m)
1	GR3-30A-A	30	7.1	24	12
2	GR3-22A-A	22	10.4	12	6.1
3	GR3-18A-A	18	14.2	8.4	3.5
4	GR3-11A-A	11	19.3	5.8	1.9

Opções de Material

Material da tala de montagem: Aço inoxidável ou alumínio podem ser selecionados

Opções de Tratamento de Superfície

Anodização Branca: Tratamento de superfície padrão que torna a superfície de alumínio mais dura, mantendo sua cor natural.
Anodização Dura: Cria uma superfície muito mais dura do que a anodização branca, com uma cor mais escura. Recomendado para condições de trabalho complexas ou especiais.

Perguntas Frequentes

P: Você é um fabricante ou uma empresa comercial?

R: Somos um fabricante, não uma empresa comercial. Produzimos nossos produtos em nossas próprias instalações, garantindo controle total sobre a qualidade e o processo de produção.

P: Você pode personalizar produtos para nós?

R: Sim, podemos personalizar nossos produtos para atender às suas necessidades específicas. Entre em contato conosco com suas necessidades.

P: Qual é o prazo de entrega?

R: As amostras geralmente levam de 2 a 5 dias. A produção em massa geralmente leva de 7 a 20 dias, com entrega mais rápida quando temos estoque.

P: Posso obter amostras antes de fazer um pedido?

R: Sim, pedidos de amostra são aceitos.

P: Como é o seu envio?

R: Serviço de envio mundial está disponível. Entre em contato conosco antes de fazer o pedido, pois os custos de envio variam.

P: Você oferece descontos para pedidos em massa?

R: Sim, oferecemos descontos para pedidos em massa. A porcentagem de desconto depende da quantidade do pedido.
