Name: Amortecedor de vibração de cabo de aço borboleta GR3-30A-A, rigidez 50N/mm
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR3-30A-A
Availability: InStock

Para casa > produtos > Isolador de vibração da câmara >

Amortecedor de vibração de cabo de aço borboleta GR3-30A-A, rigidez 50N/mm

Amortecedor de vibração de cabo de aço borboleta

Amortecedor de vibração para câmera 50N/mm

Amortecedor de vibração GR3-30A-A

Lugar de origem:

China

Marca:

Hoan

Certificação:

ISO9001:2015

Número do modelo:

GR3-30A-A

Documento:

GR series.pdf

Contacte-nos

Solicite um orçamento

Amortecedor de vibração de cabo de aço borboleta GR3-30A-A, rigidez 50N/mm

Detalhes do produto

Diâmetro:

2.4mm

Tipo de instalação:

Vertical

Rigidez axial:

50 N/mm

Cor:

Negro

Formato de desenho:

DWG e PDF

Frequência da ressonância:

40 Hz

Tipo do isolador:

Espectroscópicos

Largura global:

22mm

Relação de compressão:

1.2:1

Doença:

Novo

Relação de amortecimento:

0,5

Frequência de isolamento:

5 a 50 Hz

Recurso:

Isolamento de vibração

Isolamento de vibração:

Até 90%

Destacar:

Amortecedor de vibração de cabo de aço borboleta

Amortecedor de vibração para câmera 50N/mm

Amortecedor de vibração GR3-30A-A

Termos de pagamento e envio

Quantidade de ordem mínima

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

PRODUTOS CONEXOS

GR1-3.3D-A Isolador de vibração de corda de arame industrial para amortecimento de vibrações inesperadas Faixa de carga 3.5-2000KG

Obtenha o melhor preço

GR1-1.8D-A Isolador de vibração de corda de arame da série GR1 estável e durável para suporte de câmara aérea

Obtenha o melhor preço

Melhore sua fotografia e videografia com o GR5-27D-A Wire Rope Vibration Isolator

Obtenha o melhor preço

Experiência de transmissão de sinal suave com GR4-13D-A Wire Rope Vibration Isolator

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

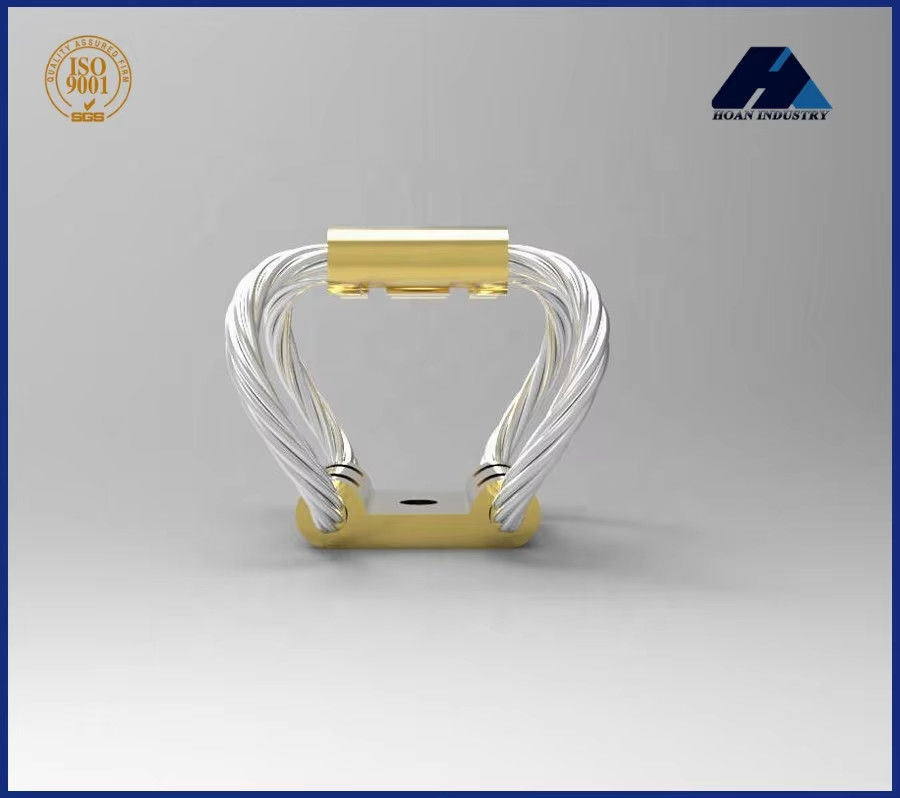

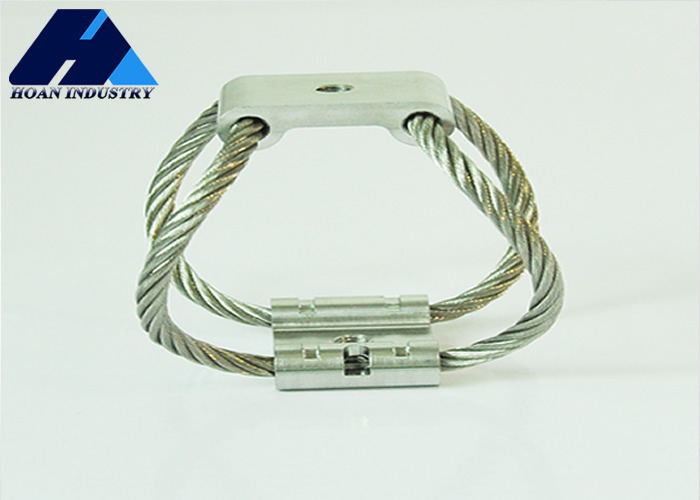

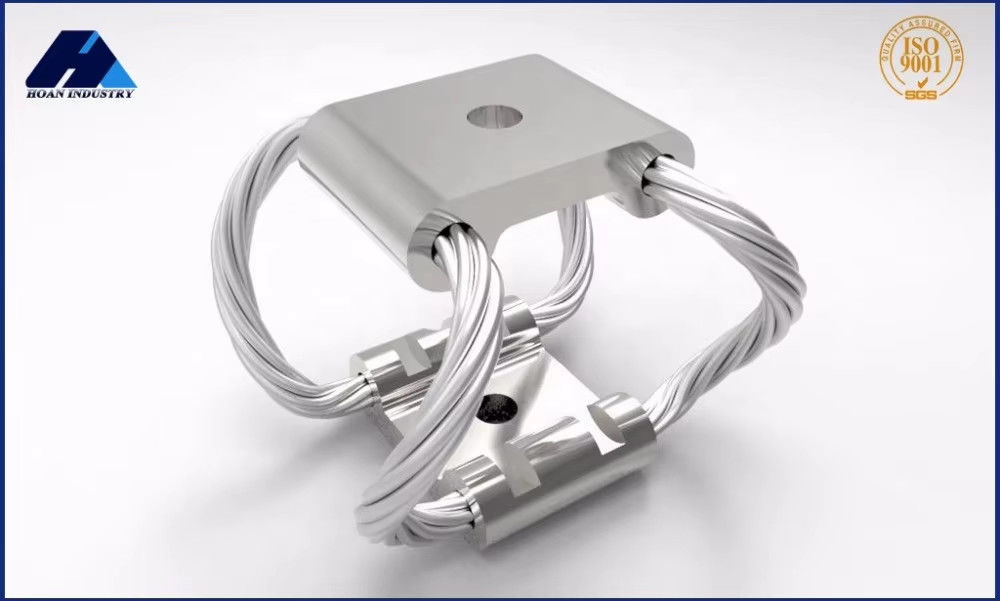

Amortecedor de Vibração de Cabo de Aço em Forma de Borboleta GR3-30A-A

Projetado para instrumentos de precisão e estabilidade de equipamentos de alta qualidade, este amortecedor de vibração apresenta uma estrutura inovadora em forma de borboleta para proteção superior contra vibrações.

Especificações do Produto

Atributo	Valor
Diâmetro	2,4 mm
Tipo de Instalação	Vertical
Rigidez Axial	50N/mm
Cor	Preto
Formato do Desenho	DWG e PDF
Frequência de Ressonância	40 Hz
Tipo de Amortecedor	Helicoidal
Largura Total	22 mm
Relação de Compressão	1.2:1
Condição	Novo
Taxa de Amortecimento	0.5
Frequência de Isolamento	5-50 Hz
Isolamento de Vibração	Até 90%

Descrição do Produto

Amortecedor de Vibração de Cabo de Aço em Forma de Borboleta da Série GR3

A série GR3 da Xi'an Hoan Microwave Co., Ltd. apresenta uma estrutura inovadora em forma de borboleta que oferece isolamento de vibração excepcional para instrumentos de precisão e equipamentos de alta qualidade.

O design exclusivo em forma de borboleta incorpora vários fios de cabo de aço inoxidável especial enrolados em um padrão espiral preciso, criando uma estrutura simétrica de arco duplo. Essa configuração fornece isolamento de vibração multidirecional, absorvendo e dissipando efetivamente a energia da vibração de direções horizontal e vertical.

As principais características incluem:

Construção especial em aço inoxidável para resistência à fadiga, resistência à corrosão e estabilidade a longo prazo
Baixa rigidez com características de alto amortecimento
Excelente sensibilidade a microvibrações e impactos transitórios
Isolamento eficaz de vibrações de média e alta frequência
Desempenho confiável em ambientes complexos, incluindo variações de temperatura e névoa salina moderada

Diagrama do Modelo

Curva de Carga Estática

Especificações Técnicas

Nº	Modelo	Carga Estática Máxima (N)	Deflexão Máxima (mm)	Kv(Vibração) (KN/m)	Ks(Choque) (KN/m)
1	GR3-30A-A	30	7.1	24	12
2	GR3-22A-A	22	10.4	12	6.1
3	GR3-18A-A	18	14.2	8.4	3.5
4	GR3-11A-A	11	19.3	5.8	1.9

Opções de Montagem

Opções de material da tala de montagem:

Aço Inoxidável
Alumínio

Opções de tratamento de superfície para braçadeiras de montagem de liga de alumínio:

Anodização Branca:Tratamento de superfície padrão que mantém a cor natural do alumínio, aumentando a dureza
Anodização Dura:Fornece dureza significativamente maior em comparação com a anodização branca, com um acabamento superficial mais escuro. Recomendado para aplicações complexas ou exigentes

Perguntas Frequentes

P: Você é um fabricante ou uma empresa comercial?

R: Somos um fabricante, não uma empresa comercial. Produzimos nossos produtos em nossas próprias instalações, garantindo controle total sobre a qualidade e o processo de produção. Isso nos permite oferecer preços competitivos e soluções personalizadas diretamente aos nossos clientes.

P: Você pode personalizar produtos para nós?

R: Sim, temos a capacidade de personalizar nossos produtos para atender às suas necessidades específicas. Entre em contato conosco com suas necessidades e nossa equipe trabalhará com você para criar uma solução sob medida que se adapte às suas preferências.

P: Qual é o prazo de entrega?

R: As amostras geralmente levam de 2 a 5 dias. Para produção em massa, o prazo de entrega estimado é de 7 a 20 dias. A entrega pode ser mais rápida quando temos estoque disponível.

P: Posso obter amostras antes de fazer um pedido?

R: Sim, pedidos de amostra são aceitos.

P: Como é o seu envio?

R: O serviço de envio mundial está disponível. Entre em contato conosco antes de fazer o pedido, pois os custos de envio podem variar.

P: Você oferece descontos para pedidos em grandes quantidades?

R: Sim, oferecemos descontos para pedidos em grandes quantidades. A porcentagem de desconto pode variar dependendo da quantidade do pedido.
