Série GR2
Proteção de Precisão, Nascida da Inovação: Isoladores de Cabo de Aço da Série GR da Hong'an Microwave

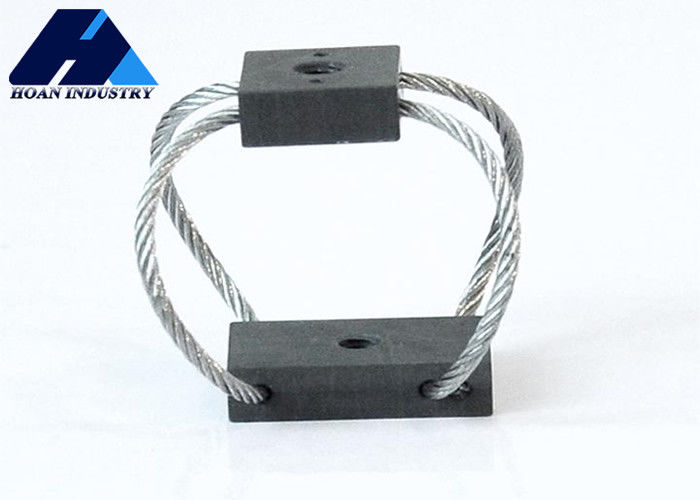

No campo do controle de vibração e choque, os isoladores de cabo de aço da série GR da Xi'an Hoan Microwave Co., Ltd. fornecem proteção crucial para vários instrumentos e equipamentos de precisão com seu conceito de design exclusivo e excelente desempenho. Este isolador, chamado vividamente de "formato de borboleta", não é apenas nomeado por sua aparência elegante, mas, mais importante, ele atinge a dissipação eficiente de energia através de suas delicadas propriedades mecânicas estruturais semelhantes às asas de uma borboleta.

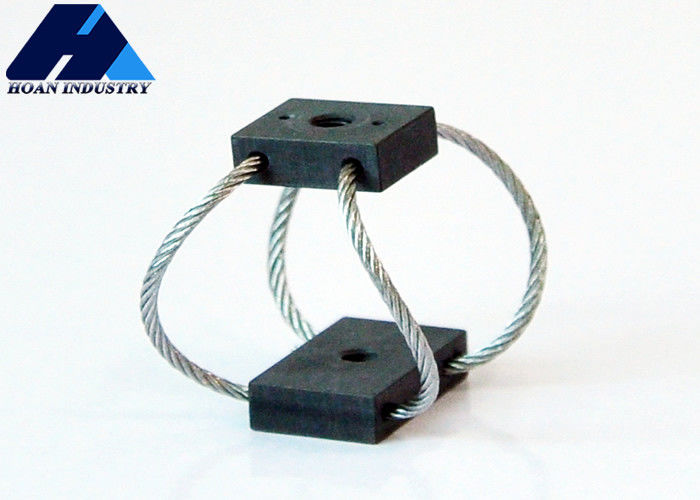

O segredo central da série GR reside em sua estrutura de cabo de aço inoxidável espiral trançada elaboradamente. Inúmeros fios de aço de alta resistência são enrolados em ângulos específicos para formar um sistema de amortecimento não linear. Quando ocorre vibração ou choque, ocorre pequena fricção e deslizamento entre as camadas do cabo de aço, assim como inúmeras pequenas "unidades mola-amortecedor" trabalhando juntas, convertendo eficientemente a energia mecânica destrutiva em energia térmica para dissipação. Este exclusivo mecanismo de amortecimento por "fricção a seco" dota a série GR com excelente capacidade de isolamento de vibração de banda larga, especialmente na supressão de vibrações de média-alta frequência e choques transitórios.
Comparada com os isoladores tradicionais de borracha ou mola de metal, a série GR da Hoan Microwave se destaca em capacidade de carga, resistência à fadiga e adaptabilidade ambiental (resistência a altas e baixas temperaturas, óleo e corrosão). Sua estrutura é livre de problemas de envelhecimento, apresentando uma longa vida útil e requisitos de manutenção extremamente baixos, fornecendo garantia confiável para a operação estável de longo prazo do equipamento. Seja ao lado de plataformas ópticas de precisão, equipamentos de imagem médica de ponta ou nas cabines de instrumentos de precisão de veículos e navios, esta "borboleta de metal" cumpre silenciosamente seu dever de proteger a precisão, o que é uma encarnação vívida da profunda acumulação técnica e espírito inovador da Hoan Microwave.
Tabela de Parâmetros de Dimensão
| Modelo |
Altura (mm)
±1.5
|
Largura
(mm)
|
Peso
(kg)
|
Opções de Montagem |
Furo Passante
(mm)
|
Rosca
(mm)
|
Rebaixo
(°)
|
| GR2-12A-A |
16 |
20 |
0.06 |
A,B,C,D,E,S |
∅3.3 |
M3*0.5 |
90 |
| GR2-9.3A-A |
19 |
21 |
0.06 |
| GR2-6.7A-A |
23 |
24 |
0.07 |
| GR2-4.9A-A |
27 |
27 |
0.07 |
Curva de Carga Estática
| Nº |
Modelo |
Carga Estática Máx.
(mm)
|
Deflexão Máx.
(mm)
|
Kv(Vibração)
(KN/m)
|
Ks(Choque)
(KN/m)
|
| 1 |
GR2-12A-A |
12 |
5.8 |
11 |
6.1 |
| 2 |
GR2-9.3A-A |
9.3 |
8.4 |
8.8 |
4.0 |
| 3 |
GR2-6.7A-A |
6.7 |
11.7 |
5.3 |
1.9 |
| 4 |
GR2-4.9A-A |
4.9 |
15.7 |
3.5 |
1.2 |
| Nº |
Modelo |
Carga Estática Máx.
(mm)
|
Deflexão Máx.
(mm)
|
Kv(Vibração)
(KN/m)
|
Ks(Choque)
(KN/m)
|
| 1 |
GR2-12A-A |
5.8 |
8.1 |
6.1 |
2.8 |
| 2 |
GR2-9.3A-A |
4.9 |
10.9 |
5.3 |
1.9 |
| 3 |
GR2-6.7A-A |
3.3 |
14.5 |
3.2 |
1.0 |
| 4 |
GR2-4.9A-A |
2.2 |
19.1 |
1.9 |
0.5 |
| Nº |
Modelo |
Carga Estática Máx.
(mm)
|
Deflexão Máx.
(mm)
|
Kv(Vibração)
(KN/m)
|
Ks(Choque)
(KN/m)
|
| 1 |
GR2-12A-A |
5.6 |
7.4 |
3.0 |
3.0 |
| 2 |
GR2-9.3A-A |
4.0 |
9.9 |
1.8 |
1.8 |
| 3 |
GR2-6.7A-A |
2.9 |
13.0 |
1.1 |
1.1 |
| 4 |
GR2-4.9A-A |
2.0 |
17.3 |
0.5 |
0.5 |
Aplicações do Produto
| Aplicações |
Equipamento Típico |
Proteção Contra |
Vantagens Operacionais |
| Embarcações |
Eletrônicos, Computadores, Máquinas |
Explosões, Vibração inerente, Tempestades |
Longa vida útil, Livre de manutenção, Temperaturas extremas, Resistência à corrosão, Proteção em todos os eixos |
| Veículos Terrestres |
Instrumentação, Geradores, Eletrônicos |
Terreno acidentado, Condições ruins das estradas, Colisão |
Longa vida útil, Livre de manutenção, Temperaturas extremas, Ozônio, Radioatividade, Radiação UV |
| Contêineres de Transporte |
Óptica, Instrumentos, Mísseis, Eletrônicos |
Trânsito, Manuseio de queda, Carga/Descarga |
Longa vida útil, Livre de manutenção, Exposição à umidade, Uso repetido |
| Aeronaves |
Eletrônicos, Computadores |
Manobras de alta aceleração, Pousos bruscos, Ar turbulento |
Extremos de temperatura e altitude, Leve |
| Equipamentos Industriais |
Centrífugas, Secadores, Bombas |
Cargas dinâmicas desequilibradas, Golpe de fluido, Vibração inerente, Fraqueza da fundação |
Longa vida útil, Livre de manutenção, Ambientes corrosivos |
| Equipamentos de Artilharia |
Controles de computador, Eletrônicos |
Terreno acidentado, Manobras ferroviárias, Trânsito |
Livre de manutenção, Temperaturas extremas, Explosões próximas |
| Equipamentos Médicos |
Equipamentos mecânicos necessários para o cuidado do paciente |
Vibração de peças móveis, Carrinhos móveis - Choque de transporte |
Livre de manutenção, Sem emissão de gases, Pode ser esterilizado |
| Chaminés |
Chaminés, Depuradores, Dispositivos de medição |
Vento causando frequências ressonantes, Gás da chaminé causando turbulência perto do depurador, etc. |
Livre de manutenção, Temperaturas extremas, Ambientes corrosivos |
* Material das Barras de Montagem *
Aço inoxidável ou alumínio podem ser selecionados
* Seleção de Tratamento de Superfície das Barras de Montagem de Alumínio *
* Anodização Branca: O tratamento de superfície para tornar a superfície de alumínio mais dura do que ela mesma. A cor das barras de montagem de alumínio anodizado branco mantém a mesma cor do próprio alumínio. É o tratamento de superfície normal das barras de montagem de alumínio;
* Anodização Dura: O tratamento de superfície para tornar as barras de montagem de alumínio muito mais duras do que a forma anodizada branca. A cor das barras de montagem de alumínio anodizado duro é mais escura do que a forma de anodização branca. Uso especial para requisitos complexos ou especiais das condições de trabalho do uso de isoladores de cabo de aço.
