Descrição do produto

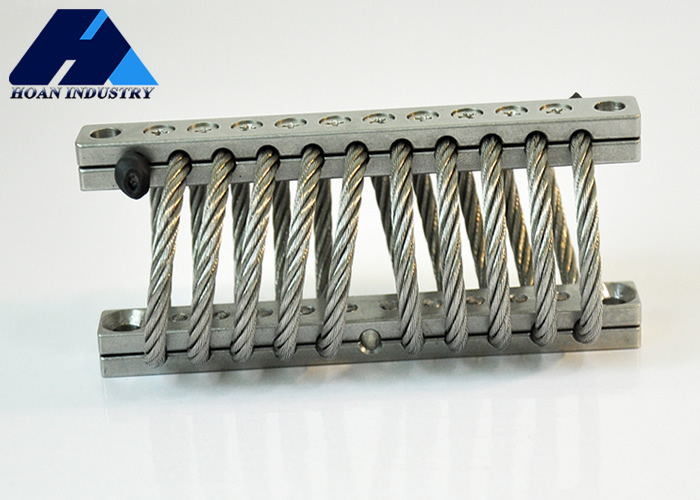

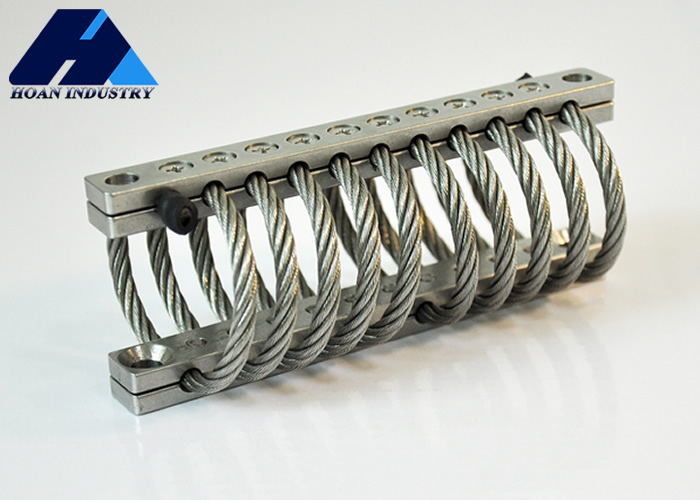

Isolador de Cabo de Aço Compacto JGX-0480 com Controle de Choque e Vibração Personalizável

O isolador de cabo de aço JGX é um dispositivo versátil de controle de vibração construído a partir de múltiplos cabos de aço trançados com componentes de suporte fixos em ambas as extremidades. Ele reduz ou elimina efetivamente a transmissão de vibração e choque para edifícios e equipamentos mecânicos através da flexibilidade e elasticidade inerentes do cabo de aço, protegendo o equipamento e melhorando a estabilidade operacional.

Opções de Montagem

Parâmetros de Tamanho

Modelo	"H"±3.30	"W"	Peso Unitário	Opções de Montagem	Furo Passante (mm)	Rosca (mm)	Rebaixo (°)
JGX-0480D-75A	30	36	0.304	D	∅6.9±0.13	M6×1.0	90
JGX-0480D-72A	33	38	0.32
JGX-0480D-61A	36	41	0.336	B,D,E
JGX-0480D-59A	38	43	0.336	A,B,C,D,E,S
JGX-0480D-52A	41	46	0.352
JGX-0480D-50A	43	48	0.4
JGX-0480D-37A	51	58	0.416
JGX-0480D-24A	54	75	0.432
JGX-0480D-18A	62	88	0.448
JGX-0480D-12A	81	107	0.464

Dados Técnicos - Carga Vertical

Nº da Curva	Modelo	Carga Estática Máxima (N)	Deformação Máxima (mm)	Rigidez à Vibração (KN/m)	Rigidez ao Impacto (KN/m)
1	JGX-0480D-75A	75	8.6	578	363
2	JGX-0480D-72A	72	11.7	455	252
3	JGX-0480D-61A	61	13.7	347	189
4	JGX-0480D-59A	59	15.7	301	152
5	JGX-0480D-52A	52	18.8	244	117
6	JGX-0480D-50A	50	20.8	212	96
7	JGX-0480D-37A	37	26.9	136	58
8	JGX-0480D-24A	24	29.5	82	33
9	JGX-0480D-18A	18	36.6	54	21
10	JGX-0480D-12A	12	52.8	29	10

Dados Técnicos - Carga Direcional a 45°

Nº da Curva	Modelo	Carga Estática Máxima (N)	Deformação Máxima (mm)	Rigidez à Vibração (KN/m)	Rigidez ao Impacto (KN/m)
1	JGX-0480D-75A	54.5	12.7	341	179
2	JGX-0480D-72A	52.2	16.8	258	126
3	JGX-0480D-61A	44.1	19.8	197	93
4	JGX-0480D-59A	41.7	22.9	172	75
5	JGX-0480D-52A	38.1	26.9	141	58
6	JGX-0480D-50A	35.7	29	123	49
7	JGX-0480D-37A	26.5	38.1	77	28
8	JGX-0480D-24A	18.1	41.7	49	18
9	JGX-0480D-18A	13.9	51.3	33	11
10	JGX-0480D-12A	9.3	74.7	18	5.3

Dados Técnicos - Carga Lateral

Nº da Curva	Modelo	Carga Estática Máxima (N)	Deformação Máxima (mm)	Rigidez à Vibração (KN/m)	Rigidez ao Impacto (KN/m)
1	JGX-0480D-75A	36.3	8.6	224	224
2	JGX-0480D-72A	36.3	11.7	156	156
3	JGX-0480D-61A	34.1	14.7	112	112
4	JGX-0480D-59A	31.7	16.8	93	93
5	JGX-0480D-52A	29.5	19.8	70	70
6	JGX-0480D-50A	27.2	21.8	60	60
7	JGX-0480D-37A	20.4	27.9	35	35
8	JGX-0480D-24A	5.9	31.0	11	11
9	JGX-0480D-18A	4.1	38.1	5.3	5.3
10	JGX-0480D-12A	2.2	55.9	2.3	2.3

Características do Produto

Desempenho eficiente de isolamento de vibração: Absorve e reduz efetivamente a transmissão de vibração, isolando as fontes de vibração
Durabilidade forte: Construído com cabo de aço durável para longa vida útil e operação estável em ambientes agressivos
Design ajustável: Pode ser personalizado para atender aos requisitos de isolamento para diferentes aplicações
Fácil instalação: Processo de montagem simples com opções de personalização para cenários de instalação específicos

Aplicações

Estruturas de edifícios
Equipamentos industriais
Pontes
Sistemas de tubulação
