Isolador de vibração da câmara
Created with Pixso.

Controle de choque de vibração GR5 Compacto Isolador de fio de corda bom desempenho

Controle de choque de vibração GR5 Compacto Isolador de fio de corda bom desempenho

Número do modelo: Gr5
Quantidade mínima: 10
Condições de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informações pormenorizadas
Lugar de origem:
China
Destacar:

GR5 Compacto Isolador de Cabo de Arame

,

Isolador de Cabo de Arame de Bom Desempenho

Descrição do produto

Resumo:

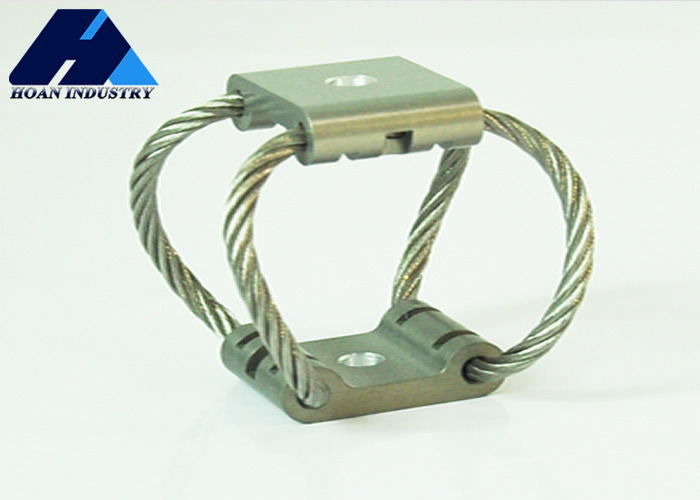

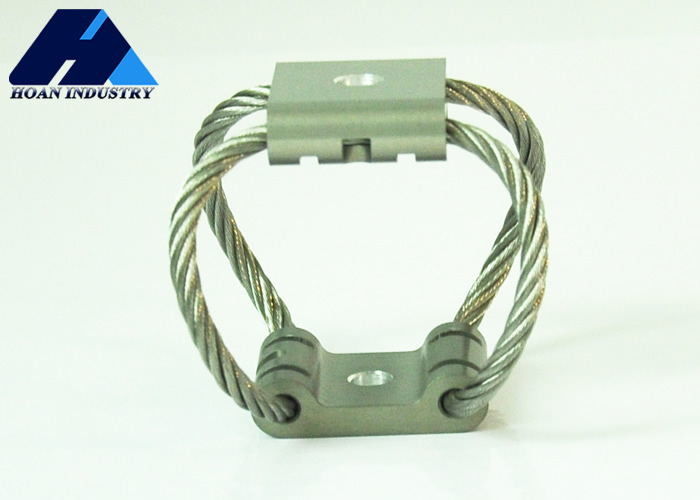

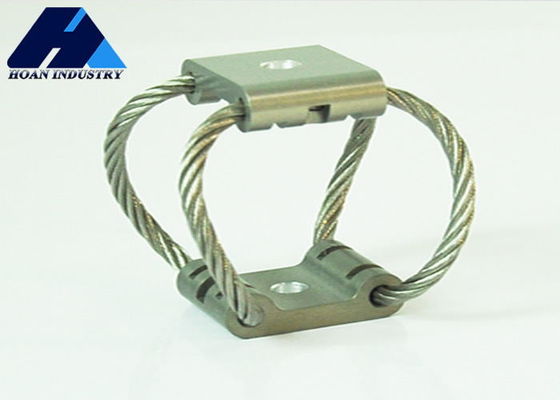

O isolador de vibração pré-fabricado (tipo borboleta GR) é um dispositivo de isolamento de vibração eficiente especialmente concebido para reduzir a transmissão de vibrações causadas por vários equipamentos mecânicos.Este tipo de isolante recebeu o nome de sua forma única de borboleta, concebido para proporcionar um desempenho de absorção de vibrações otimizado.

Controle de choque de vibração GR5 Compacto Isolador de fio de corda bom desempenho 0

Opções de montagem

Controle de choque de vibração GR5 Compacto Isolador de fio de corda bom desempenho 1

Parâmetro de tamanho:

Modelo de produto Altura Peso Peso unitário Opções de montagem Por um buraco. Fios C'sink
GR5-80D-A 41 48 0.72 A, B, C, D, E, S ¢7 M6×1.0 90
GR5-38D-A 53 54 0.77
GR5-27D-A 60 59 0.81
GR5-16D-A 76 67 0.90

Carga vertical

Controle de choque de vibração GR5 Compacto Isolador de fio de corda bom desempenho 2

Número da curva Modelo Carga estática máxima ((N) Deformação máxima(mm)

Rigidez por vibração

KN/m)

Rigidez de impacto ((KN/m)
1 GR5-80D-A 80 19.6 22 11
2 GR5-38D-A 38 28.7 11 4.4
3 GR5-27D-A 27 34.8 7.9 3.2
4 GR5-16D-A 16 49.3 4.4 1.4

Carga direcional de 45 °:

Controle de choque de vibração GR5 Compacto Isolador de fio de corda bom desempenho 3

Número da curva Modelo Carga estática máxima(N) Deformação máxima(mm) Rigidez por vibração(KN/m) Rigidez de impacto(KN/m)
1 GR5-80D-A 24 18.3 12 6.1
2 GR5-38D-A 13 28.4 5.3 2.3
3 GR5-27D-A 11 36.1 3.6 1.4
4 GR5-16D-A 6.7 53.8 1.9 0.7

Carga lateral:

Controle de choque de vibração GR5 Compacto Isolador de fio de corda bom desempenho 4


Número da curva Modelo Carga estática máxima(N) Deformação máxima(mm) Rigidez por vibração(KN/m0 Rigidez por vibração(KN/m)
1 GR5-80D-A 20 16.5 4.4 4.4
2 GR5-38D-A 13 25.7 2.1 2.1
3 GR5-27D-A 11 32.5 1.4 1.4
4 GR5-16D-A 6.7 48.5 0.7 0.7
Característica:
1- Design inovador: o design em forma de borboleta aumenta a resistência estrutural do isolador, mantendo ao mesmo tempo a flexibilidade suficiente para se adaptar a diferentes frequências e amplitudes de vibração.
2Isolamento eficaz das vibrações: pode isolar e absorver eficazmente as vibrações dos equipamentos mecânicos, reduzindo o impacto e o ruído sobre as estruturas dos edifícios ou os equipamentos circundantes.
3Durabilidade e fiabilidade: O uso de materiais de alta qualidade e tecnologia de fabricação avançada assegura a sua durabilidade e estabilidade a longo prazo em vários ambientes.
4. Fácil de instalar e manter: O projeto modular torna o processo de instalação rápido e fácil, enquanto o trabalho de manutenção é relativamente fácil, o que ajuda a reduzir os custos operacionais.
Aplicação:
1Fotografia e videografia
2. Pesquisa aérea e cartografia
3Comunicação aérea.
